在CAD软件中，DI命令是一个基础且实用的工具，其全称为“DIST”，主要用于测量两点之间的距离和角度，无论是二维绘图还是三维建模，准确获取对象的尺寸信息都是设计过程中的关键环节，而DI命令正是通过简单的操作步骤，帮助用户快速获取这些数据，从而提高绘图效率和精度，以下将从命令功能、操作步骤、实际应用、注意事项及扩展功能等方面详细介绍DI命令的使用方法和技巧。
DI命令的核心功能是计算并显示用户指定的两点之间的三维距离，在执行命令后，CAD会提示用户“指定第一点”和“指定第二点”，当用户依次选取两个点后，命令行会返回一系列数据，包括距离（即两点间的直线长度）、XY平面中的倾角（与X轴正方向的夹角）、与XY平面的夹角（在三维空间中该直线与水平面的夹角）以及X增量、Y增量和Z增量（两点的坐标差值），这些数据对于需要精确控制尺寸的场景尤为重要，例如在机械设计中验证零件尺寸是否符合公差要求，或在建筑设计中确认墙体间距是否满足规范，DI命令还可以通过“多点”选项测量连续点之间的总距离,这一功能在测量路径长度或不规则曲线的总和时非常实用。

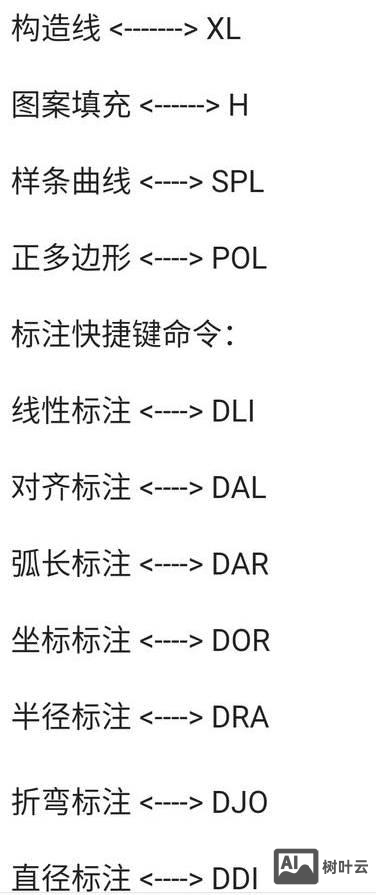

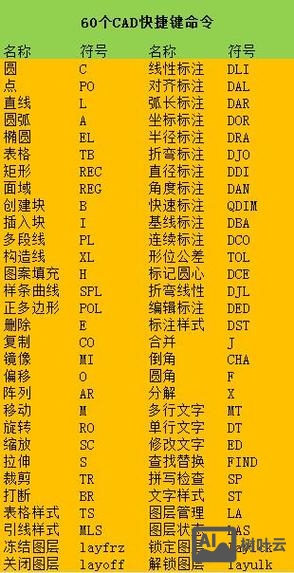

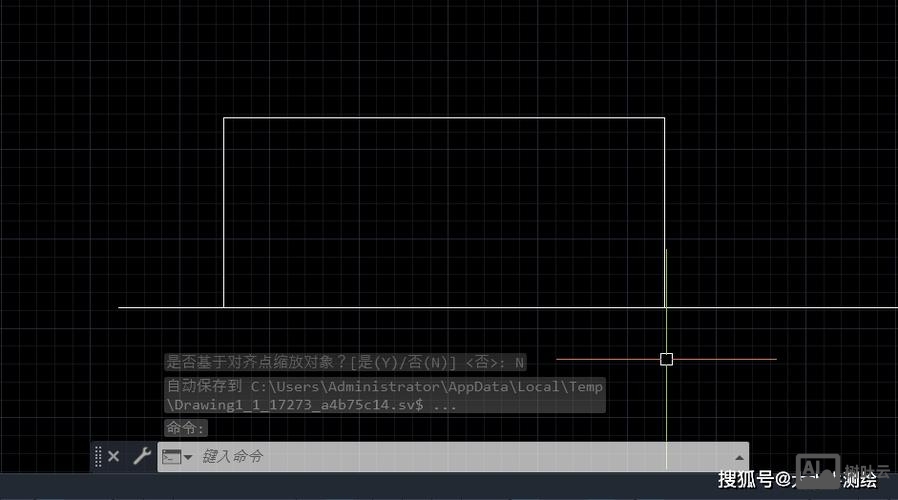

要使用DI命令，首先需确保CAD软件已正确安装并启动，在命令行中输入“DI”或“DIST”后按回车键，即可激活命令，根据提示用鼠标或键盘输入坐标指定第一个点，例如输入“0,0”或直接点击绘图区中的某个端点，随后，系统会提示“指定第二个点”，此时选取目标点后，命令行将自动显示测量结果，如果需要更精确的输入，可以在指定点时使用对象捕捉功能（如端点、中点、交点等），以确保选取点的准确性，当测量矩形对角线长度时，需分别捕捉矩形的两个对角点，命令行会立即显示对角线的长度和角度信息，对于三维对象，DI命令同样适用，只需在三维空间中选取两个点,即可获取包括Z轴增量在内的完整数据。
在实际应用中，DI命令的灵活性和高效性体现在多个方面，在二维绘图中，设计师常通过DI命令快速检查图形尺寸，例如验证两条平行线之间的距离是否符合设计要求，或确认圆的直径是否准确，以机械零件图为例，若需测量轴类零件的长度，只需使用DI命令捕捉轴的两端点，即可得到精确的长度值，避免了手动测量的误差，在建筑绘图中，DI命令可用于计算房间面积（需结合其他命令）或确认门窗位置与墙体边缘的距离，DI命令的“增量”功能在坐标校准中也十分有用，通过查看X、Y、Z的差值，可以快速判断对象的位置偏移量，便于调整图形，对于复杂图形，结合“对象捕捉”和“极轴追踪”功能,DI命令的测量结果将更加可靠。
尽管DI命令操作简单，但在使用时仍需注意一些细节问题，以确保测量结果的准确性，点的选取必须准确，若捕捉到错误的点（如未启用端点捕捉而误选了附近的其他点），会导致测量数据偏差，建议在绘图前设置好合适的对象捕捉模式，或使用“临时追踪点”功能辅助定位，对于三维对象，需注意XY平面倾角与XY平面夹角的区别，前者是直线在XY平面上的投影与X轴的夹角，后者是直线与XY平面的空间夹角，避免混淆这两个概念导致数据解读错误，若图形比例缩放过小或过大，可能会影响点的选取精度，此时可通过“范围缩放”或“窗口缩放”调整视图，确保目标点清晰可见，DI命令仅测量直线距离，若需测量曲线长度，需使用“LIST”命令或“特性”选项板，或结合“多段线编辑”功能将曲线转换为多段线后再测量。
为了更直观地展示DI命令的测量结果,以下通过表格列举常见应用场景及操作要点：
| 应用场景 | 操作步骤 | 注意事项 |
|---|---|---|
| 二维直线距离 | 输入DI命令→捕捉直线起点→捕捉直线终点→查看距离值 | 确保启用端点捕捉，避免选取非直线端点 |
| 三维空间距离 | 输入DI命令→切换至三维视图→捕捉第一点（如底面中心）→捕捉第二点（如顶面中心） | 注意Z轴增量的正负值，判断空间方向 |
| 连续路径总长度 | 输入DI命令→选择“多点”选项→依次选取路径各端点→按回车键查看总距离 | 选取点顺序需与路径方向一致，避免重复或遗漏点 |
| 坐标增量校准 | 输入DI命令→选取参考点→选取目标点→查看X、Y、Z增量值 | 增量值为正表示目标点在参考点的正向，负值表示反向 |
除了基础测量功能外，DI命令还可与其他CAD命令结合使用，以扩展其应用范围，在测量距离后，可通过“偏移”命令将指定距离的线条复制到新位置，或利用“旋转”命令结合角度值进行精确角度调整，在LISP程序或脚本中，DI命令也可作为自动化测量的一部分，通过编程实现批量距离计算，进一步提高工作效率，对于高级用户，还可通过“自定义”功能为DI命令设置快捷键或宏命令,简化操作步骤。
在使用DI命令的过程中，可能会遇到一些常见问题,以下通过FAQs形式进行解答：
Q1：为什么使用DI命令测量时，距离值显示为“0”？
A1：通常是因为选取的两个点位置重合或过于接近，导致CAD系统判定距离为零，此时需检查对象捕捉设置，确保捕捉模式正确，并放大视图后重新选取点，若图形被冻结或锁定，也可能导致无法正确选取点,需检查图层状态。
Q2：DI命令能否测量圆弧或曲线的长度？
A2：DI命令本身仅支持直线距离测量，无法直接测量曲线长度，若需测量圆弧或曲线长度，可将曲线转换为多段线（使用“PEDIT”命令的“合并”选项），然后使用“LIST”命令查看多段线的长度，或通过“特性”选项板获取曲线的几何信息。
DI命令作为CAD中基础的距离测量工具，凭借其简单易用和结果精确的特点，在各类设计工作中发挥着重要作用，熟练掌握其操作方法和应用技巧，不仅能有效提升绘图效率，还能避免因尺寸误差导致的设计错误,为后续的修改和优化提供可靠的数据支持。
