是使用HTML5 Canvas绘制柱形图的详细指南，涵盖从基础到进阶的功能实现：
核心原理与准备工作
- HTML结构搭建：在页面中添加
<canvas>元素并设置其宽度和高度属性。<canvas id="chartContainer" width="800" height="600"></canvas>，该元素作为绘图载体，所有操作均基于此区域进行； - 获取绘图上下文：通过JavaScript获取Canvas的2D渲染接口：
const canvas = document.getElementById('chartContainer'); const ctx = canvas.getContext('2d');，此对象提供如填充、描边等核心绘图方法； - 数据组织方式：建议采用数组存储数据集，每个元素对应一根柱子的高度值。
const dataValues = [45, 78, 32, 61, 93];可扩展为包含标签的对象数组以增强可读性。
关键实现步骤详解
坐标系统建立
需手动计算布局参数以确保图表适配容器,典型计算公式如下表所示：
| 参数 | 说明 | 示例取值 |
|————–|———————————————————————-|————————|
| marginLeft | 左侧边距用于显示刻度文字 | 60px |
| barWidth | 单根柱子的固定宽度 | 40px |
| gap | 柱子之间的间隔空间 | 20px |
| maxValue | 根据数据集最大值确定的纵轴上限 | Math.max(…dataValues)|
| scaleFactor | 像素/单位值的比例系数（=可用高度/maxValue） | (chartHeight)/maxValue |

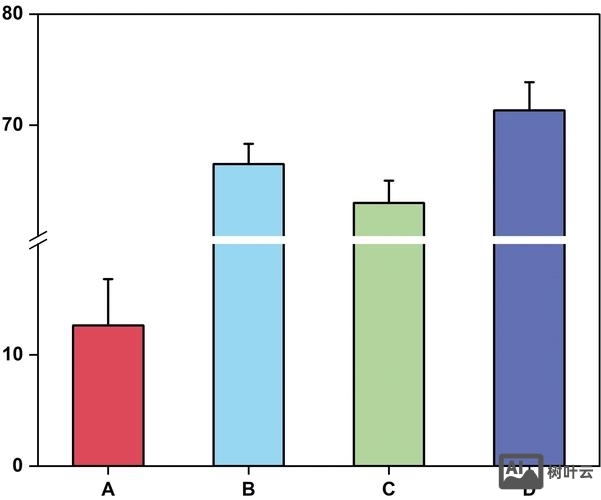

主体绘制流程
- 循环渲染柱子：遍历数据数组，依次执行以下操作：
- 计算横坐标：
x = marginLeft + index(barWidth+gap)； - 转换数值为像素高度：
barHeight = value scaleFactor； - 设置填充样式：支持渐变色或动态配色方案，如
ctx.fillStyle =hsl(${i60}, 70%, 50%)“； - 绘制矩形：使用
fillRect(x, yBaseLine barHeight, barWidth, barHeight)实现自底向上的生长效果；
- 计算横坐标：
- 辅助元素添加：包括坐标轴绘制（
beginPath(),moveTo(),lineTo()）、网格线铺设、刻度标记及文本标注等，特别注意Y轴需反转方向才能符合数学坐标系直觉。
交互功能增强
通过事件监听实现动态反馈：
- 鼠标悬停检测：绑定
mousemove事件，利用isPointInPath()判断当前坐标是否落在某根柱子内； - 高亮效果实现：当检测到悬停时，先保存原始状态，再重新绘制目标柱子为高对比度颜色，并在顶部显示工具提示框；
- 点击交互扩展：可结合数据集索引实现详情弹窗或联动其他组件更新。
高级优化技巧
- 性能提升策略：对于频繁更新的场景（如实时监控面板），采用双缓冲技术——预先在离屏Canvas完成绘制后一次性渲染到主画布，避免闪烁问题；
- 响应式适配方案：监听窗口大小变化事件，动态调整Canvas尺寸的同时按比例缩放所有元素坐标；
- 动画过渡效果：运用
requestAnimationFrame实现柱子高度从零开始平滑增长的入场动画，配合缓动函数使运动更自然； - 视觉分层处理：通过阴影偏移（
shadowBlur,shadowColor）、内嵌描边等技术增加立体感，重要数据项可采用爆炸式突出显示。
完整代码示例
<!DOCTYPE html>
<html>
<head>Canvas Bar Chart</title>
<style>canvas { background: #f5f5f5; }</style>
</head>
<body>
<canvas id="salesReport" width="900" height="500"></canvas>
<script>
// 初始化配置
const config = {
data: [120, 200, 150, 180, 90],
labels: ['Q1', 'Q2', 'Q3', 'Q4', '年度总计'],
colors: ['#FF6B6B', '#4ECDC4', '#45B7D1', '#FFA07A', '#98D8C8']
};
// 主绘制函数
function renderChart() {
const canvas = document.getElementById('salesReport');
const ctx = canvas.getContext('2d');
const { width, height } = canvas;
// 清空画布
ctx.clearRect(0, 0, width, height);
// 计算布局参数
const margin = { top: 30, right: 30, bottom: 50, left: 60 };
const chartAreaWidth = width margin.left margin.right;
const chartAreaHeight = height margin.top margin.bottom;
const barSpacing = 15;
const maxValue = Math.max(...config.data);
const xScale = chartAreaWidth / config.data.length;
const yScale = chartAreaHeight / maxValue;
// 绘制坐标轴
ctx.strokeStyle = '#333';
ctx.lineWidth = 2;
// X轴基线
ctx.beginPath();
ctx.moveTo(margin.left, height margin.bottom);
ctx.lineTo(width margin.right, height margin.bottom);
ctx.stroke();
// Y轴主线
ctx.beginPath();
ctx.moveTo(margin.left, margin.top);
ctx.lineTo(margin.left, height margin.bottom);
ctx.stroke();
// 创建柱子并添加标签
config.data.forEach((value, index) => {
const barHeight = value yScale;
const xPos = margin.left + index xScale + barSpacing/2;
const yPos = height margin.bottom barHeight;
// 绘制柱体
ctx.fillStyle = config.colors[index % config.colors.length];
ctx.fillRect(xPos, yPos, xScale barSpacing, barHeight);
// 显示数值标签
ctx.fillStyle = '#000';
ctx.font = 'bold 14px Arial';
ctx.textAlign = 'center';
ctx.fillText(value, xPos + (xScale barSpacing)/2, yPos 10);
// 添加分类名称
ctx.fillText(config.labels[index], xPos + (xScale barSpacing)/2, height margin.bottom + 25);
});
}
// 页面加载完成后执行绘制
window.onload = renderChart;
</script>
</body>
</html>相关问答FAQs
Q1:如何解决Canvas绘制的柱形图在不同设备上模糊的问题？
A1:可通过两个途径解决：①根据设备像素比缩放Canvas尺寸（例：canvas.width = window.devicePixelRatio desiredSize）；②使用CSS设置transform: scale()替代直接修改宽高属性，保持矢量清晰度，高清屏适配还需注意字体渲染质量设置。
Q2:怎样实现多组数据的分组柱形图？
A2:核心在于调整柱子的定位算法，例如将并排显示的两组数据视为一个整体单元，每个单元内包含两个狭窄的柱子，具体实现时需要：①缩小单柱宽度；②精确计算相邻组间的偏移量；③交错设置不同系列的配色方案，推荐先绘制完第一组所有柱子后再处理第二组，便于
