如何制作服务网络图，服务网络图制作步骤有哪些？

制作服务网络图是梳理和可视化服务架构的重要工具，能够帮助团队清晰理解服务间的依赖关系、数据流向及交互逻辑，以下从准备工作、绘制步骤、关键要素及优化建议四个方面,详细说明如何制作服务网络图。

准备工作：明确目标与收集信息

在绘制服务网络图前，需先明确核心目标：是为了排查系统瓶颈、规划扩容方案，还是新人培训？不同目标会影响图的详细程度和侧重点，排查瓶颈需重点标注高并发服务，而培训则需简化非核心依赖。

收集服务的基础信息：

1. 服务清单：列出所有核心服务（如用户服务、订单服务、支付服务）及辅助服务（如数据库、缓存、消息队列），需包含服务名称、功能描述、技术栈（如Java、Go）、部署环境（如K8s、VM）等。
2. 依赖关系：通过代码分析、日志追踪或架构文档，梳理服务间的调用关系（如订单服务调用用户服务获取用户信息）、数据流向（如写入MySQL、读取Redis）及协议类型（如HTTP、RPC、消息队列）。
3. 非功能性需求：包括服务的SLA（如99.9%可用性）、QPS（如峰值1万）、数据量（如日增100GB）等，这些信息需在图中通过标注或颜色区分，突出关键性能指标。

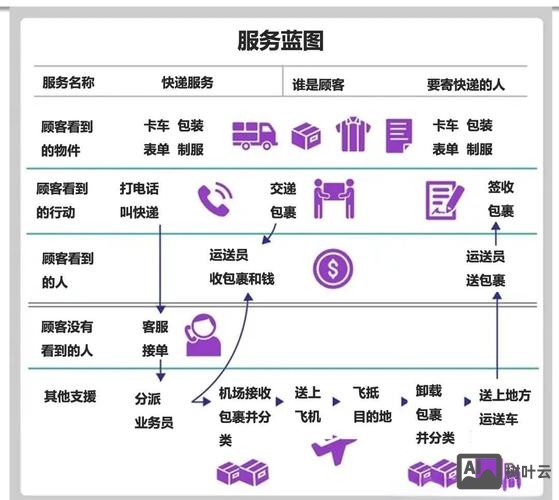

绘制步骤：从草图到可视化

确定图例与符号规范

统一符号和颜色是确保图可读性的关键，建议采用以下规范：

• 服务节点：用矩形表示，核心服务用实线边框，辅助服务（如数据库）用虚线边框；不同颜色区分服务类型（如蓝色业务服务、绿色数据服务、黄色中间件）。
• 调用关系：用箭头表示，箭头方向为调用发起方到接收方；实线箭头表示同步调用（如HTTP），虚线箭头表示异步调用（如消息队列）。
• 数据流向：在箭头旁标注数据格式（如JSON、Protobuf）或流量大小（如“100MB/s”）。
• 关键指标：在节点旁用小字标注SLA、QPS等信息，或通过颜色深浅表示负载情况（如红色表示高负载）。

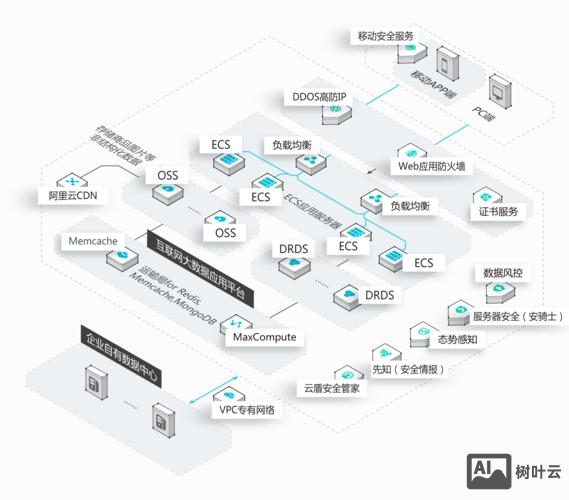

分层绘制，由核心到边缘

为避免图过于复杂，建议采用分层绘制法：

• 核心层：先绘制核心业务服务（如用户、订单、支付），明确它们之间的直接调用关系，订单服务依赖用户服务（查地址）、商品服务（查库存）、支付服务（创建支付单）。
• 支撑层：添加数据存储服务（如MySQL、Redis）、中间件（如Kafka、RabbitMQ），标注核心服务与它们的交互（如订单服务写入MySQL、缓存订单数据到Redis）。
• 接入层：补充网关、负载均衡、API网关等入口服务，标注外部请求如何路由到核心服务（如Nginx将请求分发到用户服务集群）。
• 外部依赖：若涉及第三方服务（如短信、支付通道），用特殊符号（如六边形）标注，并注明接口类型和调用频率。

使用工具绘制与优化

推荐工具需支持可视化编辑和团队协作：

• 专业绘图工具：如draw.io（免费，支持流程图、网络图）、Lucidchart（云端协作，丰富模板）、Visio（企业级，与Office集成）。
• 架构可视化工具：如Archimate（支持企业级架构建模）、C4 Model（轻量级，适合技术团队），可自动从代码或配置文件生成服务图。
• 代码生成工具：如通过Spring Cloud的微服务监控工具（如Spring Cloud Admin）或APM工具（如SkyWalking）导出调用关系图，确保图的准确性。

绘制时需注意：避免节点过多导致混乱，可通过拆分子图（如按业务域拆分为“订单域”“用户域”）或折叠非核心服务（如将日志服务、监控服务合并为“运维支撑层”）简化视图。

关键要素：确保图的实用性与准确性

1. 动态更新机制：服务架构会随业务迭代变化，需建立图维护流程：指定专人（如架构师）负责，每次服务上线、下线或依赖变更时同步更新图；结合CI/CD流程，在代码提交时自动触发服务关系检查，避免图与实际架构脱节。
2. 标注核心风险点：在图中标注单点故障（如“用户服务单实例，无高可用”）、性能瓶颈（如“订单服务与数据库直连，连接数达上限”）等风险，便于后续优化。
3. 多维度视图：除基础依赖关系外，可补充不同视角的图：
   • 逻辑视图：展示服务功能模块划分，适合研发理解业务逻辑；
   • 部署视图：标注服务实例数、部署位置（如“订单服务：3实例，部署于北京机房”），适合运维排查问题；
   • 流量视图：标注请求链路和流量占比（如“支付接口占整体QPS 20%”），帮助定位高负载服务。

优化建议：提升图的利用价值

1. 结合监控数据：将服务图的节点与监控工具（如Prometheus、Grafana）关联，实时显示服务状态（如CPU使用率、响应时间），实现“动态架构图”。
2. 场景化应用：针对特定场景（如故障演练、容量规划）生成专项图，故障演练时可标注“若支付服务宕机，受影响订单服务范围及降级方案”。
3. 团队共识：组织跨团队（研发、运维、产品）评审服务图，确保各方对架构理解一致，避免因认知偏差导致协作问题。

相关问答FAQs

Q1：服务网络图需要包含哪些细节才算完整？
A1：完整的服务网络图需包含以下核心细节：① 所有核心及辅助服务的名称和功能；② 服务间的调用关系（同步/异步）、协议类型和数据流向；③ 关键非功能性指标（SLA、QPS、数据量）；④ 部署环境（如实例数、机房）和依赖的外部系统；⑤ 单点故障、性能瓶颈等风险点，但需根据使用场景调整详细程度，避免过度复杂导致可读性下降。

Q2：如何确保服务网络图与实际架构保持同步？
A2：建立“自动+人工”的同步机制：① 自动化方面，通过APM工具（如SkyWalking、Zipkin）采集服务调用数据，定期生成或更新依赖关系图；结合CI/CD流程，在服务版本发布时触发架构检查，确保新服务/依赖被正确纳入。② 人工方面，指定架构师或技术负责人为维护责任人，制定变更管理流程（如服务下线需提前3天更新图）；定期组织架构评审会（如每季度）,核对图与实际运行的一致性。
