CAD基本命令有哪些？

CAD（计算机辅助设计）作为工程设计领域的核心工具，其高效应用离不开对基本命令的熟练掌握，这些命令如同设计师的“语言”，通过简洁的指令实现图形的绘制、编辑与管理，是提升设计效率与精度的关键，以下将详细介绍CAD中一些高频使用的基本命令，涵盖绘图、编辑、显示及辅助功能等模块，并通过表格形式对比部分命令的异同，帮助用户系统化理解与应用。

（图片来源网络，侵删）

绘图类基本命令

绘图命令是CAD操作的基础,用于创建二维或三维图形元素。

直线（LINE/L）：最基础的绘图命令，通过指定起点和终点绘制直线，连续输入端点可绘制连续折线，输入“C”可闭合图形，输入“L”后，依次点击点(0,0)、(100,0)、(100,100)，再输入“C”，将绘制出一个闭合的直角三角形。
圆（CIRCLE/C）：用于绘制圆形，提供多种定义方式：圆心+半径（默认）、圆心+直径、两点（直径端点）、三点（圆周上三点）、相切+相切+半径，输入“C”后指定圆心，再输入半径值“50”，即可得到半径为50的圆。
矩形（RECTANG/REC）：通过指定对角点绘制矩形，支持倒角（C）、圆角（F）、宽度（W）等参数，输入“REC”后，点击第一角点(0,0)，再输入相对坐标“@100,60”，绘制100×60的矩形；若需圆角矩形，则先输入“F”，设置圆角半径“10”，再绘制矩形。
多段线（PLINE/PL）：绘制由直线和圆弧组成的连续线条，可统一设置线宽，适合绘制复杂轮廓，输入“PL”后，指定起点，输入“W”设置起点宽度“2”、终点宽度“2”，再绘制直线或圆弧，得到线宽为2的连续线条。
圆弧（ARC/A）：绘制圆弧，提供11种绘制方式，如三点、起点+圆心+端点、起点+圆心+角度等，常用的是“三点”模式，输入“A”后依次指定圆弧上的三个点即可。

编辑类基本命令

编辑命令用于修改已有图形,是提升绘图效率的核心。

移动（MOVE/M）：将图形对象从原位置平移至新位置，需指定基点（移动参考点）和位移目标点，选中需移动的矩形，输入“M”，指定基点为矩形左下角，拖动至新位置点击即可。
复制（COPY/CO/CP）：复制对象到新位置，保留原对象，输入“CO”后，选中对象，指定基点，再通过“多次复制（M）”选项可复制多个副本，复制圆时，输入“CO”，选中圆，指定圆心为基点，再依次点击目标位置，实现多重复制。
修剪（TRIM/TR）：以其他对象为剪切边，修剪掉指定对象的多余部分，操作步骤：输入“TR”，选择剪切边（可直接回车选择所有对象），再点击需修剪的线段，用两条相交直线修剪交叉部分，选中两条直线作为剪切边，点击交叉区域即可修剪。
延伸（EXTEND/EX）：将对象延伸至指定的边界对象，操作与“修剪”类似：输入“EX”，选择边界对象，再点击需延伸的线段，将短线延伸至长线边界，选中长线为边界，点击短线即可延伸。
偏移（OFFSET/O）：创建与原对象平行的新对象，可设置偏移距离，输入“O”，设置距离“10”，选中直线，在需偏移的一侧点击，得到与原直线距离为10的平行线；偏移圆或矩形时，会生成同心圆或相似矩形。

显示与辅助类命令

此类命令用于控制视图显示和辅助精确绘图。

缩放（ZOOM/Z）：调整视图显示比例，常用子命令包括“全部（A）”“范围（E）”“窗口（W）”“实时（R）”，输入“Z”再输入“E”，可最大化显示所有图形对象；“Z+空格+鼠标滚轮”可实时缩放视图。
平移（PAN/P）：移动视图显示区域，不改变图形实际位置，输入“P”后，按住鼠标左键拖动即可平移；或直接滚动鼠标中键（三键鼠标）。
对象捕捉（OSNAP）：精确捕捉对象特殊点（端点、中点、圆心、交点等），通过状态栏开关或输入“OS”打开设置窗口，绘制直线时开启“中点捕捉”，可将直线端点精确对齐到另一条直线的中点。
图层（LAYER/LA）：管理图形对象的“透明叠加层”，通过控制图层的开关、冻结、锁定等属性，实现复杂图形的分类显示与编辑，将“轴线”图层设为红色、虚线，“墙体”图层设为黑色、实线，通过关闭“轴线”图层可隐藏辅助线。

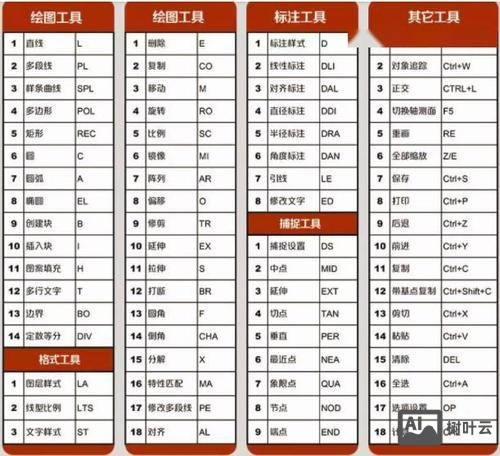

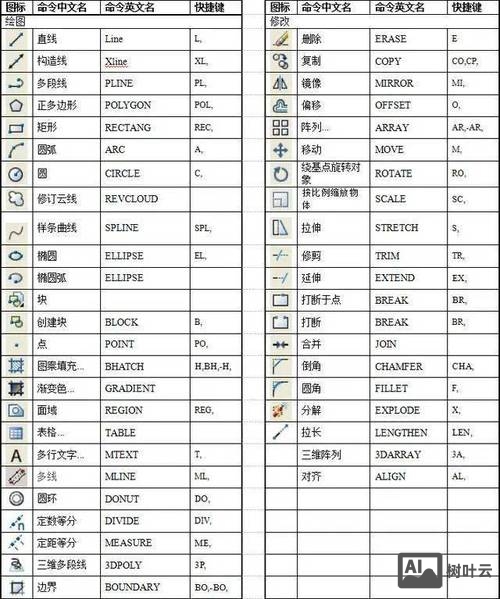

部分命令对比与功能速查

为便于区分易混淆命令,以下通过表格对比部分常用功能：

（图片来源网络，侵删）

命令名称	命令别名	核心功能	典型应用场景
移动（MOVE）	M	改变对象位置	调整图形布局，如移动家具位置
复制（COPY）	CO/CP	复制对象副本	绘制多个相同元素，如复制窗户
修剪（TRIM）	TR	剪切多余部分	修剪交叉线段，完善图形轮廓
延伸（EXTEND）	EX	延伸至边界	连断开的线条，如延伸管线至墙边
偏移（OFFSET）	O	创建平行对象	绘制等距结构，如道路边线、墙线

相关问答FAQs

Q1：CAD中“分解（EXPLODE/X）”命令的作用是什么？使用时需要注意什么？
A：“分解”命令将复合对象（如多段线、块、尺寸标注等）拆分为单一基本对象（如直线、圆、文字等），分解多段线后，统一的线宽将消失，各段线段变为独立的直线，需注意：分解后的对象无法恢复原复合特性，且部分复杂对象（如外部参照）可能无法完全分解；频繁分解可能导致图形文件冗余，影响性能，建议仅在必要时使用。

Q2：如何快速选择CAD中的多个对象？有哪些常用选择方式？
A：CAD提供多种对象选择方式，提升批量编辑效率：

窗口选择（W）：从左向右拖动鼠标，完全包含在窗口内的对象被选中；
窗交选择（C）：从右向左拖动鼠标，与窗口相交或完全包含的对象均被选中；
栏选（F）：绘制连续直线，与直线相交的对象被选中，适合选择分散对象；
快速选择（QSELECT）：通过对象类型、图层、颜色等属性批量筛选选择，适用于大规模图形编辑，需选择“墙体”图层上的所有对象，可打开“QSELECT”，设置特性为“图层”，值为“墙体”，即可一键选中。

掌握这些基本命令是CAD入门的核心,通过反复练习与场景化应用，逐步形成“命令-功能-效率”的联动，为后续复杂设计奠定坚实基础。
