CAD RE命令是什么？

在CAD软件中，“RE”是“REGEN”命令的快捷键，全称为“Regenerate”，中文通常译为“重生成”或“重生”，这是一个基础但极为重要的命令，主要用于刷新和重新计算当前视口中图形的数据库，确保显示的图形与实际数据完全一致，尽管现代CAD软件的自动重生成功能已大幅减少手动调用“RE”命令的频率，但在特定场景下,理解并正确使用该命令对于保证绘图效率和准确性至关重要。

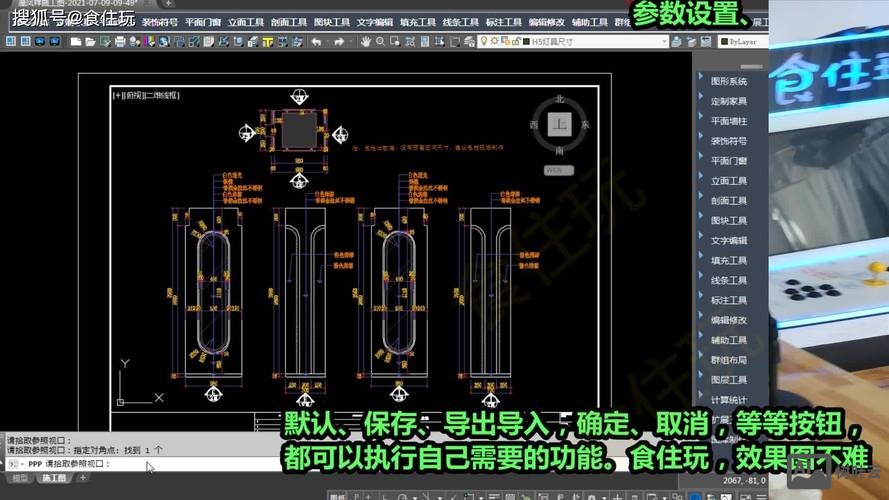

“RE”命令的核心功能与工作原理

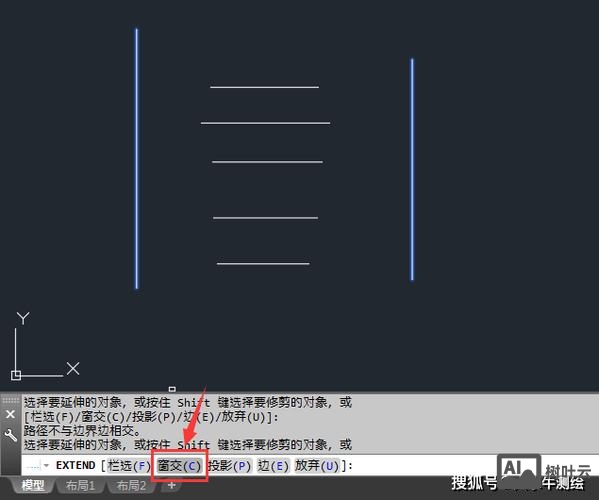

CAD图形在绘制和编辑过程中，数据存储与屏幕显示可能存在不同步的情况，当用户执行大量缩放、平移操作，或对复杂图形进行修剪、延伸等编辑后，屏幕上可能出现临时显示错误（如线条残影、填充图案错位、尺寸标注异常等）。“RE”命令的作用就是强制系统重新计算当前视口中所有对象的几何数据，并重新生成屏幕图像，从而消除显示错误，确保图形的准确性。

其工作原理可概括为以下步骤：

1. 数据检索：系统读取当前视口中所有图形对象的数据库信息（包括坐标、图层、线型、颜色等属性）。
2. 几何计算：根据当前视图的缩放比例、观察方向等参数，重新计算每个对象的屏幕显示位置和形态。
3. 图像重绘：按照计算结果清除屏幕缓存，并重新绘制所有对象，最终生成与数据完全一致的图形显示。

“RE”命令的典型应用场景

尽管CAD的自动重生成（“REGENAUTO”命令控制）会在大多数情况下自动触发重生成，但以下场景仍需手动调用“RE”命令：

解决显示异常问题

当出现以下显示故障时，使用“RE”命令可快速修复：

• 线条残影：缩放或平移后，屏幕上残留部分对象的虚影或未完全清除的线条。
• 填充图案错位：图案填充在缩放后出现偏移、比例失调或显示为空白。
• 尺寸标注混乱：标注文字、箭头位置异常或与图形对象不匹配。

优化复杂图形的显示性能

在绘制包含大量复杂对象（如三维模型、光栅图像、自定义线型）的图形时，手动执行“RE”命令可以强制系统重新整理显示数据，避免因数据堆积导致的卡顿或显示延迟。

确保打印输出的准确性

当屏幕显示正常，但打印结果出现图形缺失、线条断裂或填充图案错误时，通常是由于视口数据未同步，此时调用“RE”命令重生成视口，可确保打印数据与显示数据一致。

配合其他命令使用

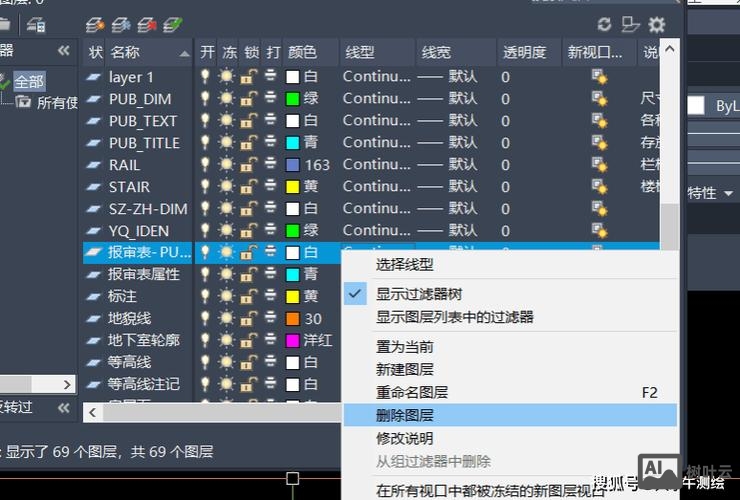

部分命令（如“VIEW”、“VPLAYER”等）在执行后需要手动重生成才能生效，在创建命名视图或冻结/解冻特定图层后，使用“RE”命令可立即更新显示结果。

“RE”命令的使用方法与注意事项

使用方法

在CAD命令行中输入“RE”或“REGEN”，按回车键即可执行，命令执行后，系统会重新生成当前活动视口的图形，若需生成所有视口的图形，可使用“REGENALL”命令（快捷键为“REA”）。

注意事项

1. 性能影响：对于包含数万个对象的复杂图形，“RE”命令的执行可能需要较长时间，因此应避免频繁调用。
2. 与“REDRAW”的区别：“REDRAW”（快捷键“R”）仅刷新屏幕显示，不重新计算图形数据，仅能清除临时对象（如选择框、十字光标残影），无法解决数据不同步导致的显示错误。
3. 自动重生成的控制：通过“REGENAUTO”命令可设置是否允许自动重生成，当“REGENAUTO”设置为“OFF”时，系统不会自动重生成，需手动调用“RE”命令；设置为“ON”时，系统会在必要时自动重生成。

适用版本

“RE”命令是CAD的经典命令，适用于几乎所有主流CAD版本，包括AutoCAD、AutoCAD LT、中望CAD、浩辰CAD等。

“RE”命令与其他重生成命令的对比

为更清晰地理解“RE”命令的作用，以下将其与其他相关命令进行对比：

相关问答FAQs

问题1：为什么CAD中有些图形缩放后会出现“断裂”或“缺失”，但用“RE”命令后恢复正常？
解答：这种情况通常是由于CAD的“自动重生成”功能被关闭，或图形数据在缩放过程中未及时更新，缩放操作会改变视图的显示比例，部分对象可能因计算延迟而未正确渲染到屏幕上。“RE”命令强制系统重新计算所有对象的几何数据，确保每个对象在当前视图比例下正确显示，从而解决“断裂”或“缺失”问题。

问题2：在绘制大图形时频繁使用“RE”命令会导致卡顿，如何避免？
解答：频繁使用“RE”命令确实会影响复杂图形的显示性能，为避免卡顿，可采取以下措施：

1. 关闭自动重生成：将“REGENAUTO”设置为“OFF”，仅在必要时手动调用“RE”命令。
2. 使用局部重生成：对于仅部分区域出现显示错误的情况，可先使用“ZOOM”命令放大问题区域，再执行“RE”命令，减少计算对象数量。
3. 优化图形结构：减少不必要的复杂对象（如过细的线型、大面积填充），或将暂时不用的对象置于关闭或冻结图层，降低数据量。
4. 升级硬件：对于超大型图形，提升电脑配置（如增加内存、使用独立显卡）可显著改善重生成速度。
