CAD绘图命令操作图文教程有哪些？

CAD绘图命令操作是掌握计算机辅助设计的核心技能,无论是机械设计、建筑工程还是电子制图，熟练运用绘图命令都能大幅提升工作效率，本文将以AutoCAD为例，结合图文步骤详解常用绘图命令的操作方法，帮助初学者快速入门。

基础绘图命令操作

直线命令（LINE）

直线是最基本的图形元素,操作步骤如下：

• 执行方式：在命令行输入LINE或快捷键L，点击“绘图”工具栏中的“直线”图标。
• 操作步骤：
  1. 启动命令后,命令行提示“指定第一点”，在绘图区点击确定起点。
  2. 提示“指定下一点”时，输入坐标值（如@100,0表示沿X轴正向绘制100单位长度）或直接点击鼠标确定第二点。
  3. 重复步骤2绘制连续线段,输入C闭合图形或按Esc键退出命令。

圆命令（CIRCLE）

绘制圆的方法有多种,默认为“圆心、半径”模式：

• 执行方式：输入CIRCLE或快捷键C，点击“绘图”→“圆”。
• 操作步骤：
  1. 命令行提示“指定圆的圆心”，点击确定圆心位置。
  2. 提示“指定圆的半径”时，输入数值（如50）或捕捉其他点确定半径。
• 其他方式：通过“两点”（2P）、“三点”（3T）或“相切、相切、半径”（TTR）模式绘制，需根据命令行提示选择相应选项。

矩形命令（RECTANG）

矩形命令可绘制带圆角或倒角的矩形：

• 执行方式：输入RECTANG或快捷键REC。
• 操作步骤：
  1. 指定第一个角点（如点击绘图区任意位置）。
  2. 指定对角点时,输入@150,100（表示宽150、高100），或直接拖动鼠标确定尺寸。
  3. 可通过命令行选项设置圆角（F）或倒角（C），例如输入F后设置圆角半径10。

编辑命令操作

修剪命令（TRIM）

修剪命令用于裁剪多余线段,需先选择剪切边界：

• 执行方式：输入TRIM或快捷键TR。
• 操作步骤：
  1. 选择作为剪切边的对象（如两条相交直线），按Enter确认。
  2. 点击需要修剪的部分（如交点之间的线段），系统自动删除选中部分。
• 技巧：按住Shift键可切换为“延伸”模式。

偏移命令（OFFSET）

偏移命令用于创建平行图形,适用于等距线条：

• 执行方式：输入OFFSET或快捷键O。
• 操作步骤：
  1. 输入偏移距离（如20）。
  2. 选择要偏移的对象（如一条直线），在指定侧点击生成平行线。
  3. 可连续偏移多个对象,按Esc退出。

文字与标注命令

单行文字命令（TEXT）

添加文字注释需设置文字样式：

• 执行方式：输入TEXT或点击“绘图”→“文字”→“单行文字”。
• 操作步骤：
  1. 命令行提示“指定文字的起点或[对正(J)/样式(S)]”，点击确定位置。
  2. 输入文字高度（如5）和旋转角度（默认0）。
  3. 输入文字内容（如“CAD教程”），按两次Enter确认。

线性标注命令（DIMLINEAR）

尺寸标注是工程图的关键：

• 执行方式：输入DIMLINEAR或点击“标注”工具栏的“线性”图标。
• 操作步骤：
  1. 指定第一条尺寸界线原点（捕捉端点）。
  2. 指定第二条尺寸界线原点（捕捉另一端点）。
  3. 拖动鼠标确定尺寸线位置,点击完成标注。

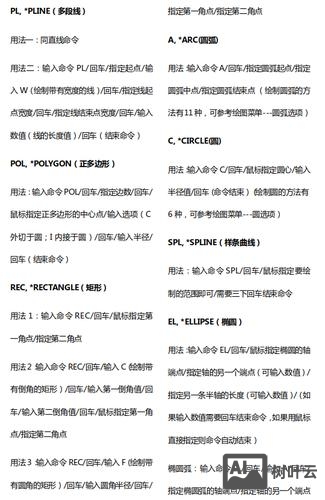

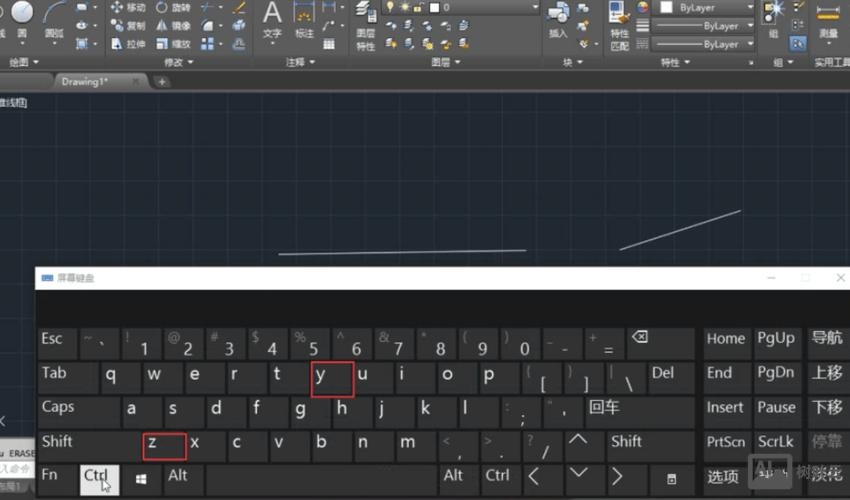

常用命令快捷键汇总

绘图技巧与注意事项

1. 对象捕捉：启用“端点”“中点”“交点”等捕捉模式，可提高绘图精度（按F3切换开关）。
2. 图层管理：通过“图层特性管理器”设置不同图层的颜色、线型，便于分类编辑。
3. 命令重复：按Enter或空格键可重复执行上一命令，右键快捷菜单中选择“重复”也可实现。

相关问答FAQs

Q1：如何快速绘制多个相同间距的平行线？
A：使用“偏移”命令（O）设置固定距离，连续偏移对象；或结合“阵列”命令（AR）的“矩形阵列”选项，设置行数、列数及间距批量生成。

Q2：修剪命令无法裁剪对象怎么办？
A：可能原因包括：未选择剪切边界、边界与被剪对象不相交，解决方法：先选中所有剪切边界后按Enter，再点击要修剪的部分；若不相交，可先使用“延伸”命令（EX）调整边界位置。
