CAD中文字命令如何正确使用？

在CAD软件中，文字命令是工程制图和设计表达的重要工具，用于添加注释、说明、尺寸标注等内容，掌握文字命令的使用方法，能够有效提升图纸的可读性和专业性，以下将从基础命令、高级设置、编辑技巧及常见问题等方面详细解析CAD中文字命令的使用方法。

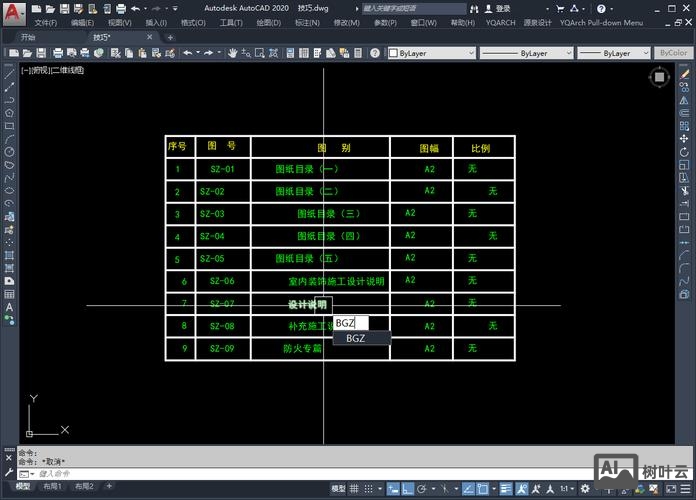

（图片来源网络，侵删）

基础文字命令的使用

CAD中最常用的文字命令包括TEXT（单行文字）和MTEXT（多行文字）,两者的适用场景和操作方式有所不同。

单行文字（TEXT）
单行文字适合输入简短的文字内容，每行文字独立编辑，适用于标注简单信息或符号。
- 操作步骤：
  1. 在命令行输入TEXT或T，按回车键；
  2. 指定文字起点（可通过鼠标点击或输入坐标）；
  3. 设置文字高度（直接输入数值或通过鼠标拖拽确定）；
  4. 输入文字旋转角度（默认为0°，水平输入）；
  5. 输入文字内容，按回车键换行，再次回车结束命令。
- 特点：每行文字是一个独立对象，修改时需单独选中,适合少量文字标注。
多行文字（MTEXT）
多行文字适合输入大段文本，支持自动换行、分栏、格式调整等功能，适用于技术说明、标题栏等复杂内容。
- 操作步骤：
  1. 输入MTEXT或MT，按回车键；
  2. 指定文本框的第一个角点，拖拽鼠标确定对角点，创建文字输入区域；
  3. 在弹出的“文字编辑器”选项卡中，设置字体、字高、颜色、对齐方式等；
  4. 输入文字内容，支持换行、段落调整（如项目符号、编号）；
  5. 点击“关闭文字编辑器”或按Ctrl+Enter完成输入。
- 特点：所有文字作为一个整体对象编辑，支持格式化、堆叠（如分数标注）等功能。

文字的外观由文字样式控制，通过STYLE命令可统一管理字体、大小、效果等属性。

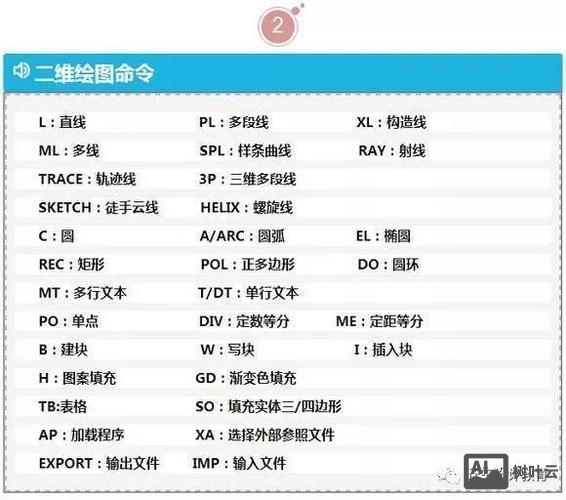

（图片来源网络，侵删）

创建文字样式：
1. 输入STYLE，打开“文字样式”对话框；
2. 点击“新建”，输入样式名称（如“工程标注”）；
3. 选择字体（如gbcbig.shx中文字体，或simhei.ttf黑体）；
4. 设置高度（默认0表示动态高度，输入具体数值则固定高度）；
5. 调整效果（如颠倒、反向、垂直等），点击“应用”并关闭。
注意事项：
- 中文图纸需选择支持中文的字体，避免显示为问号“？”；
- 尽量使用CAD自带的.shx字体（如gbenor.shx+gbcbig.shx组合）,确保图纸兼容性。

：
- 单行文字：双击文字或输入DDEDIT，直接修改文本内容；
- 多行文字：双击进入编辑器，调整格式或内容。
调整属性：
- 选中文字后，通过“特性”面板（Ctrl+1）修改位置、旋转角度、图层等；
- 使用SCALETEXT命令统一缩放多个文字高度，JUSTIFYTEXT调整对齐方式。
查找替换：
输入FIND，打开“查找和替换”对话框，输入查找内容并替换,支持全图搜索。

文字的对齐方式影响标注的规范性，可通过以下方式调整：

以下为常用文字对齐方式的对比：

文字显示为问号或乱码
- 原因：字体文件缺失或未正确加载；
- 解决：通过STYLE命令更换字体，或复制缺失字体文件至CAD字体目录（如Fonts文件夹）。
多行文字格式丢失
（图片来源网络，侵删）
- 原因：图纸间文字样式未匹配；
- 解决：使用MATCHPROP（特性匹配）将源文字样式复制到目标文字,或统一导入文字样式。
