三层交换机是网络设备中结合了二层交换和三层路由功能的设备,广泛应用于企业网络、数据中心等场景，能够实现高速数据转发和不同网段间的路由通信，其命令配置是网络管理员必须掌握的核心技能，主要包括基础配置、VLAN划分、接口配置、路由协议配置以及安全策略配置等，以下将详细介绍三层交换机的常用命令及其应用场景。
在基础配置阶段,首先需要进入全局配置模式，通过system-view命令从用户视图切换到系统视图，这是所有后续配置的入口，配置设备名称，使用sysname [名称]命令，例如sysname SW-Core，将设备命名为“SW-Core”，便于网络管理，为了确保设备安全性，需配置登录密码，通过super password cipher [密码]设置超级用户密码，使用cipher参数表示密码加密存储，配置管理IP地址至关重要，进入接口视图后使用ip address [IP地址] [子网掩码]命令，例如在VLAN接口1上配置ip address 192.168.1.1 255.255.255.0，使设备可通过该IP进行远程管理。
VLAN划分是三层交换机的核心功能之一,用于隔离广播域、提升网络安全性，首先创建VLAN，使用vlan [VLAN ID]命令，例如vlan 10创建VLAN 10，然后进入VLAN视图配置VLAN名称，通过name [名称]如name Sales设置VLAN名为“Sales”，将接口划入VLAN时，需先进入接口视图，使用port link-type access将接口设置为接入端口，再通过port default vlan [VLAN ID]将其加入指定VLAN，例如port default vlan 10；若为汇聚端口，则使用port link-type trunk并配置允许通过的VLAN列表，如port trunk permit vlan 10 20表示允许VLAN 10和20通过。
三层路由功能实现不同网段通信,需启用接口的三层路由功能，在系统视图下使用ip routing命令全局开启IP路由功能（部分设备默认已开启），然后将物理接口或VLAN接口转换为三层接口，例如进入接口视图后使用undo portswitch命令，配置IP地址如ip address 10.0.0.1 255.255.255.0，即可作为路由接口使用，对于VLAN接口，无需额外命令，直接配置IP地址即可启用路由功能，例如interface Vlan-interface 20后配置ip address 192.168.20.1 255.255.255.0。
路由协议配置是三层交换机实现动态路由的关键,以OSPF为例，首先进入系统视图使用ospf [进程ID]启动OSPF进程，例如ospf 1，然后进入接口视图使用ospf enable area [区域ID]宣告接口参与OSPF，如ospf enable area 0，将接口加入Area 0，若需要发布静态路由，可在系统视图下使用ospf [进程ID]进入OSPF视图，通过import-route static命令引入静态路由，实现动态路由与静态路由的协同工作。
安全策略配置方面,可通过访问控制列表（ACL）限制流量，首先创建ACL，使用acl number [ACL ID]，例如acl 3000创建高级ACL，然后配置规则，如rule deny ip source 192.168.30.0 0.0.0.255 destination 192.168.10.0 0.0.0.255禁止VLAN 30访问VLAN 10，最后在接口下应用ACL，通过traffic-filter inbound acl [ACL ID]将ACL绑定到接口入方向，配置端口安全可防止未授权设备接入，使用port-security max-mac-count [数量]限制接口MAC地址数量，如port-security max-mac-count 1仅允许一个MAC地址。

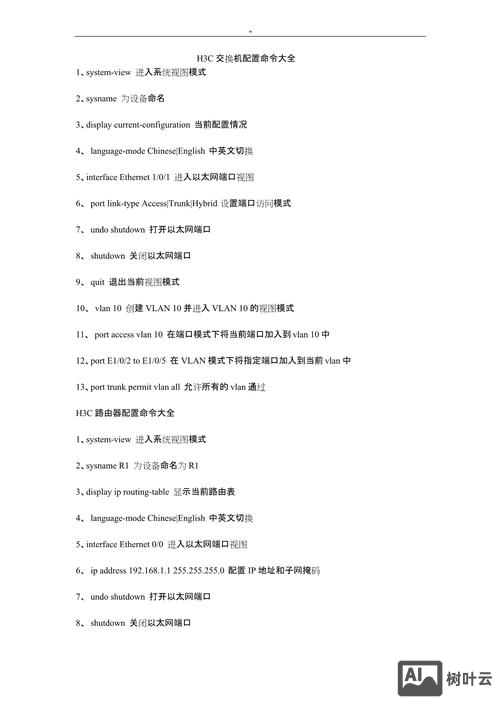

以下为三层交换机常用命令总结表：
| 功能分类 | 命令示例 | 说明 |
|---|---|---|
| 基础配置 | system-view | 进入全局配置模式 |
sysname SW-Core | 设置设备名称 | |
super password cipher admin123 | 设置超级用户加密密码 | |
| VLAN配置 | vlan 10 | 创建VLAN 10 |
port link-type access | 设置接口为接入端口 | |
port default vlan 10 | 将接口加入VLAN 10 | |
| 路由配置 | ip routing | 全局开启IP路由功能 |
interface Vlan-interface 10 | 进入VLAN接口视图 | |
ip address 192.168.10.1 255.255.255.0 | 配置VLAN接口IP地址 | |
| OSPF配置 | ospf 1 | 启动OSPF进程1 |
ospf enable area 0 | 将接口宣告到OSPF Area 0 | |
| ACL配置 | acl 3000 | 创建高级ACL 3000 |
rule deny ip source 192.168.30.0 0.0.0.255 | 禁止指定源网段流量 | |
traffic-filter inbound acl 3000 | 在接口入方向应用ACL |
相关问答FAQs
Q1: 三层交换机与路由器的主要区别是什么？
A1: 三层交换机主要应用于局域网内部，采用硬件转发方式，数据转发速率高，适合高速数据交换；而路由器更适用于广域网，支持多种广域网协议，接口类型丰富，但转发速率相对较慢，三层交换机侧重二层交换和三层路由的融合，而路由器更侧重复杂的路由策略和异构网络连接。
Q2: 如何在三层交换机上配置静态路由实现跨网段通信？
A2: 配置静态路由需在系统视图下使用ip route-static [目标网段] [子网掩码] [下一跳IP地址/出接口]命令，若目标网段为192.168.30.0/24，下一跳IP为10.0.0.2，则命令为ip route-static 192.168.30.0 255.255.255.0 10.0.0.2，配置完成后，可通过display ip routing-table查看路由表是否生效。
