CAD组合成块命令如何操作？

在CAD软件中,将多个对象组合成块（Block）是一项核心功能，它能够显著提高绘图效率、简化重复操作，并优化文件管理，组合成块的过程涉及多个步骤和参数设置，掌握其命令操作对于提升CAD应用能力至关重要。

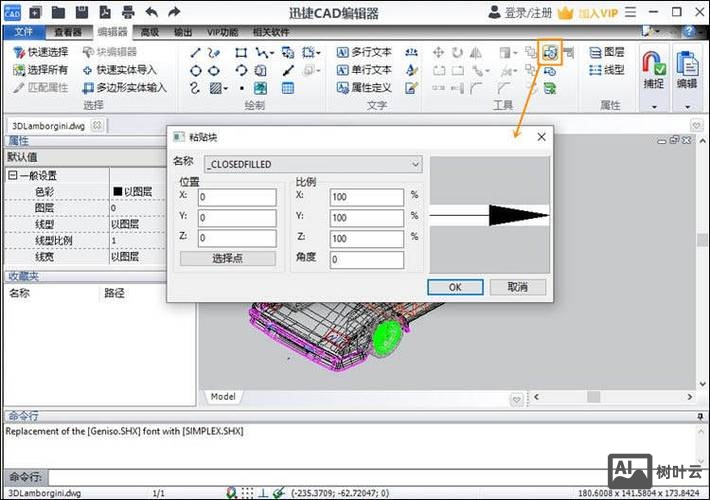

创建块的基本流程

创建块通常通过BLOCK或BMAKE命令（快捷键B）实现，执行命令后，系统会弹出“块定义”对话框，主要包含以下关键设置：

1. 名称：为块指定唯一名称，建议使用描述性名称便于识别，如“螺栓-M10x50”。
2. 基点：指定块的插入基准点，该点将在后续插入块时作为对齐参考，通常选择块的几何特征点，如中心点、角点或端点，可通过“拾取点”按钮在绘图区直接选取，或输入坐标值。
3. 对象：选择要包含在块中的图形元素，系统提供三个选项：
   • 保留：创建块后，原对象独立存在，不受块编辑影响。
   • 转换为块：创建块后，原对象自动转换为块实例。
   • 删除：创建块后，原对象从绘图区移除（可通过OOPS命令恢复）。
4. 方式：设置块的特性，如“注释性”（使块适应不同比例视图）、“按统一比例缩放”（限制插入时的非等比缩放）等。

块定义的高级选项

在“块定义”对话框中，还可通过“设置”区域进行更精细的控制：

• 块单位：指定块的插入单位，确保在不同单位制的图纸中正确缩放。
• 超链接：为块添加关联的网页或文件路径，实现信息跳转。
• 说明：添加块的文字描述，方便在设计中心中检索。

块的管理与编辑

创建后的块可通过“块编辑器”（BEDIT命令）进行动态修改，在块编辑器中，可以添加几何约束、参数化驱动，甚至定义动态块（如带拉伸、旋转动作的块），使用BLOCKICON命令可生成块的预览图像，便于在工具选项板中识别。

块的应用优势

1. 效率提升：将常用图形（如门窗、家具）定义为块，插入时只需指定基点和比例，避免重复绘制。
2. 文件精简：重复引用同一块可显著减少文件大小，因为块在内存中仅存储一次定义。
3. 一致性保证：修改块定义后，所有块实例自动更新，确保图纸统一。
4. 数据管理：通过属性定义（ATTDEF命令），可为块添加可编辑文本信息（如零件编号、价格），实现数据关联。

注意事项

1. 基点选择：基点位置直接影响插入时的对齐效率，需根据实际使用场景合理选择。

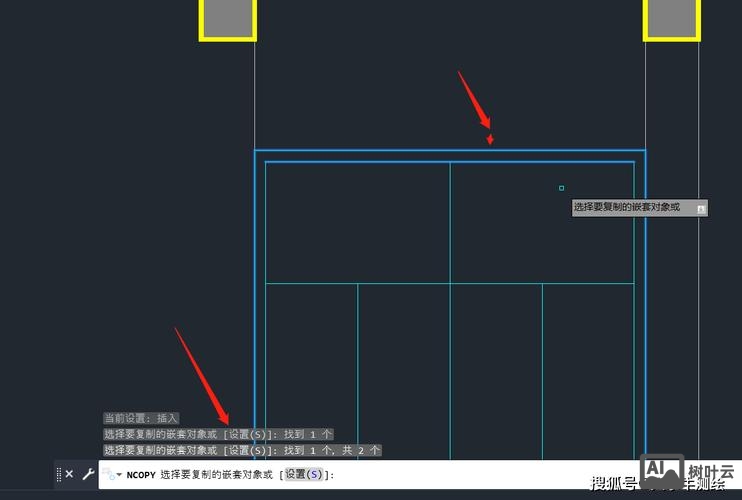

2. 嵌套块：块内可包含其他块，但过度嵌套可能导致编辑困难，建议控制在3层以内。
3. explode（分解）：若需修改块实例，可使用X命令分解，但分解后与块定义的关联将丢失。

相关问答FAQs

Q1：如何将已存在的多个对象快速创建为块？
A1：首先选中所有需要组合的对象，然后输入BLOCK命令，在“块定义”对话框中直接输入名称、指定基点，对象区域默认“选择对象”已激活，确认即可完成创建，若需保留原对象，需在“对象”选项中选择“保留”。

Q2：块定义后如何修改其内部图形？
A2：双击块实例或输入BEDIT命令，选择要编辑的块，进入块编辑器，修改完成后点击“保存块定义并关闭”，所有块实例将同步更新，若仅需修改单个块实例，可先分解（X命令）再编辑，但会失去块关联性。
