AutoCAD块命令如何高效使用与管理？

在AutoCAD中,块（Block）命令是一种高效管理重复图形元素的工具，它将多个对象组合成一个单一对象，便于插入、修改和存储，通过块命令，用户可以显著提升绘图效率，减少冗余操作，并确保图形的一致性，本文将详细介绍AutoCAD块命令的使用方法、优势、创建步骤、编辑技巧及相关注意事项，帮助用户全面掌握这一功能。

块命令的核心优势

块命令的主要优势在于简化绘图流程和优化文件管理,块可以将复杂的图形（如家具、门窗、机械零件）定义为单一对象，插入时只需指定基点位置，无需重复绘制，大幅节省时间，块可以存储在图形文件或外部块文件（.dwg）中，方便在不同项目中重复使用，避免资源浪费，块属性（Attribute）功能允许用户为块添加可编辑的文本信息（如编号、名称），增强图形的智能化程度，通过块参照的统一修改，用户只需编辑原始块定义，所有插入的块实例将自动更新，确保图形的一致性。

创建块的基本步骤

创建块是使用块命令的第一步,具体操作如下：

1. 绘制图形：首先绘制需要定义为块的图形对象，例如一个矩形代表桌面，圆形代表椅子。

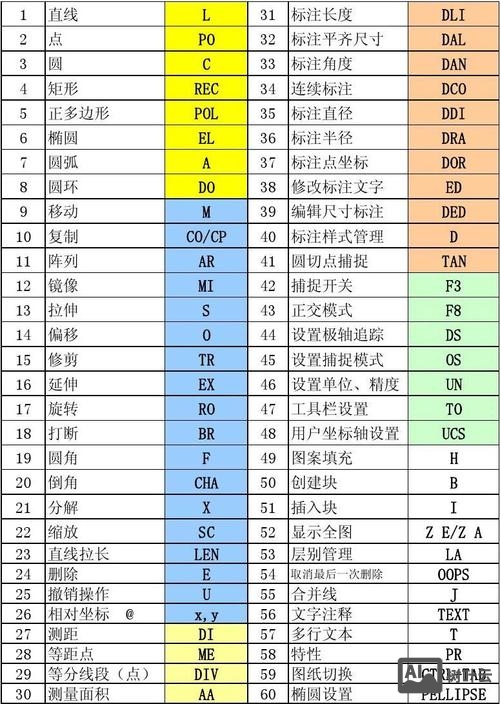

2. 输入块命令：在命令行中输入BLOCK或B，按回车键，打开“块定义”对话框。
3. 设置块参数：
   • 名称：为块指定唯一名称，如“办公桌”。
   • 基点：选择块的插入基准点，通常选择图形的特征点（如中心角点）。
   • 对象：选择要包含在块中的图形对象，并选择“转换为块”或“保留”。
   • 方式：勾选“注释性”可适应不同比例视图，勾选“使块与图层统一”可继承当前图层特性。
4. 确认定义：点击“确定”后，图形将被转换为块对象，并显示在块列表中。

块的插入与编辑

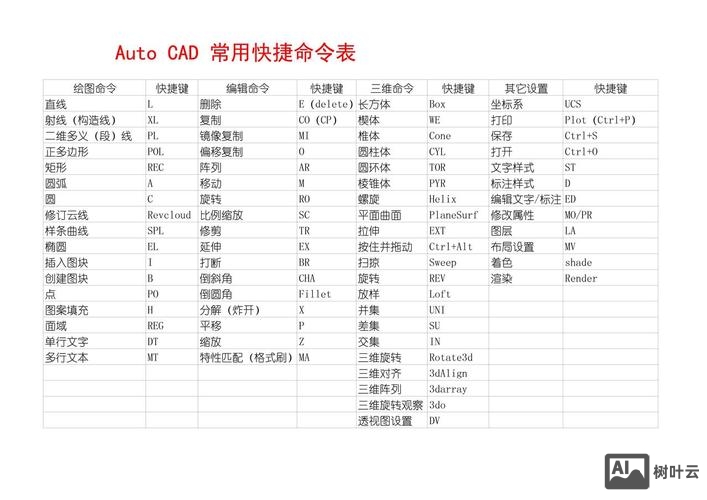

插入块时,用户可以通过INSERT或I命令调用“插入”对话框，选择块名称、设置插入点、缩放比例和旋转角度，对于动态块（Dynamic Block），用户还可以通过自定义夹点（如拉伸、阵列）实现参数化操作，例如调整门的开启角度或桌子的长度，编辑块时，可通过BLOCKEDIT或BE命令进入块编辑器，修改块定义中的对象或添加动态参数，若需分解块，使用EXPLODE或X命令，但分解后无法通过块定义统一修改，需谨慎使用。

块属性的应用

块属性是块的重要组成部分,用于存储非图形数据，创建属性需通过ATTDEF或ATT命令定义属性标记（如“编号”）、提示信息（如“输入编号”）和默认值，在块定义中，将属性与图形对象一同选中，即可生成带属性的块，插入块时，AutoCAD会提示输入属性值，这些值可在“属性提取”工具中导出为外部文件（如Excel），便于数据统计，在机械图中，零件编号属性可快速生成物料清单；在建筑图中，房间编号属性可辅助面积统计。

块的管理与优化

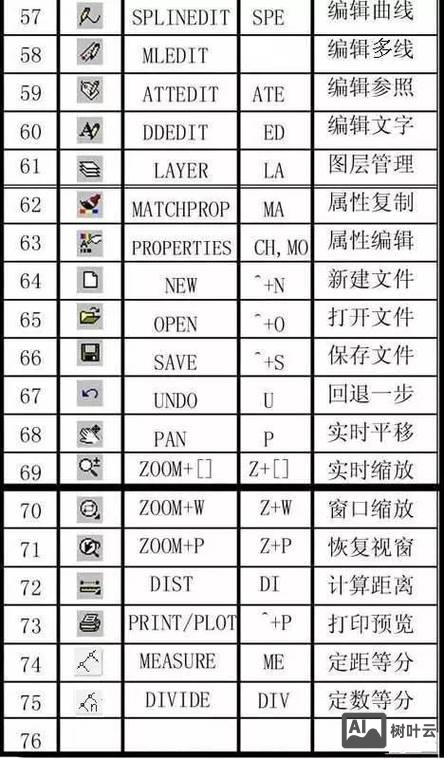

为高效管理块,建议使用“块编辑器”和“块选项板”，通过“块选项板”（BLOCKOPTIONS），用户可以预览所有块定义，并直接拖拽到绘图区，对于外部块，可将常用块保存为独立.dwg文件，通过INSERT命令的“浏览”功能调用，块的重命名和清理可通过RENAME和PURGE命令完成，删除未使用的块定义以减小文件体积，对于大型项目，建议使用“设计中心”（ADCENTER或ADC）管理块资源，实现跨文件的块共享。

常见问题与注意事项

在使用块命令时,需注意以下几点：

1. 基点选择：基点应选择便于插入的位置，避免插入时频繁调整坐标。
2. 图层管理：块中的对象可继承当前图层特性，但建议在0层绘制块，以确保插入时的灵活性。
3. 动态块复杂性：动态块的参数和动作需合理设置，避免过度复杂导致编辑困难。
4. 属性数据丢失：若块被分解，属性将转换为普通文本，需重新定义属性。

相关问答FAQs

问题1：如何将块导出为独立文件以便在其他项目中使用？
解答：通过WBLOCK或W命令打开“写块”对话框，选择“对象”并指定基点和块名称，然后选择“文件名和路径”保存为.dwg文件，在其他项目中，使用INSERT命令选择该文件即可插入块。

问题2：如何修改已插入的块而不影响其他实例？
解答：选中块实例后，右键选择“在位编辑块”或输入REFEDIT命令，进入块编辑模式修改对象，完成后点击“保存更改”仅更新当前实例，或通过“块定义”对话框修改原始块以更新所有实例。
