在CAD软件中，调用命令行是高效操作的核心技能之一，无论是新手入门还是进阶提升，熟练掌握命令行的使用都能显著提升绘图效率，命令行作为CAD的“指挥中心”，不仅支持直接输入命令名称，还提供了丰富的快捷方式、参数选项和交互功能,以下是关于CAD调用命令行的详细解析。
命令行的基本调用方式
直接输入命令
在命令行窗口（通常位于界面底部）中输入完整命令名称，如“LINE”绘制直线，“CIRCLE”绘制圆形，按回车键确认执行，部分命令支持简化输入，如“L”代表直线（LINE）、“C”代表圆形（CIRCLE），这种简化输入需通过“PGP”文件自定义或遵循CAD默认设置。使用快捷键
CAD为常用命令设置了快捷键，如“Ctrl+N”新建文件、“Ctrl+O”打开文件、“Ctrl+S”保存文件等，功能键（如F1帮助、F2切换文本窗口）也是快速调用工具的重要方式。动态输入（DYN）
启用动态输入功能（状态栏开关）后，光标附近会显示命令提示和参数输入框，可直接在光标处输入命令或参数，无需频繁切换视线至命令行,适合绘制过程中实时调整参数。通过菜单栏/工具栏调用
点击菜单栏（如“绘图”>“直线”）或工具栏按钮（如直线图标），命令行会自动显示对应命令名称，并提示后续操作,适合新手熟悉命令逻辑。
（图片来源网络，侵删）
命令行的进阶使用技巧
命令透明执行
在执行其他命令过程中，可输入透明命令（如“ZOOM”缩放、“PAN”平移），需在命令前加单引号“’”，例如绘制直线时输入“’ZOOM”,临时缩放视图后自动返回直线绘制状态。参数化输入
多数命令支持参数化输入，如绘制矩形时，命令行提示“指定第一个角点”，输入“@100,50”可精确定位尺寸（相对坐标），或输入“D”选择“尺寸”选项后输入长宽值。命令重复与中断
- 重复命令：连续按两次回车键或空格键，可重复执行上一个命令。
- 中断命令：按“Esc”键可随时终止当前命令，返回“命令:”提示状态。
命令行搜索与自动补全
较新版本的CAD支持命令行搜索功能，输入部分命令名称后，下拉列表会显示匹配选项，通过方向键选择并回车即可调用,减少记忆负担。
（图片来源网络，侵删）
命令行的自定义与优化
自定义命令别名
通过修改“acad.pgp”文件（位于CAD安装目录的Support文件夹），可为命令设置个性化别名，例如将“DIMENSION”简化为“DD”,保存后重启CAD生效。命令行窗口设置
右键单击命令行边缘，选择“选项”可调整窗口透明度、字体大小、历史记录数量等，拖动命令行标题栏可将其固定在界面任意位置，或设置为“自动隐藏”节省空间。脚本文件调用
将一系列命令按顺序写入“.scr”脚本文件，通过“SCRIPT”命令执行，可自动化批量操作（如批量修改图层属性）。
命令行与绘图效率的关系

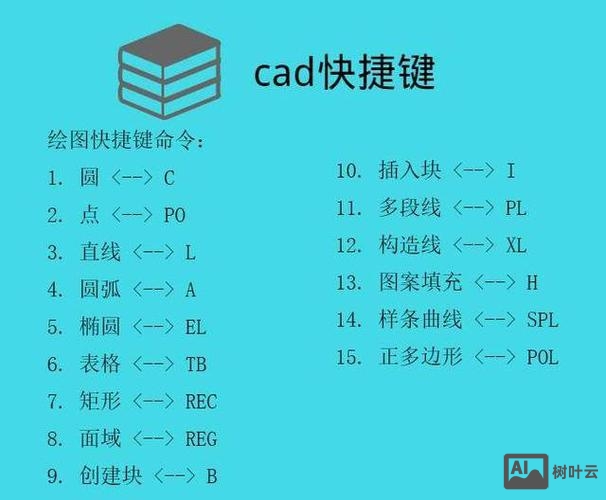

命令行的熟练程度直接影响绘图效率,以下是常用命令的简化输入及功能对比：
| 命令全称 | 简化输入 | 主要功能 |
|---|---|---|
| LINE | L | 绘制直线段 |
| CIRCLE | C | 绘制圆形 |
| OFFSET | O | 偏移复制对象 |
| TRIM | TR | 修剪多余对象 |
| EXTEND | EX | 延伸对象至边界 |
| ARRAY | AR | 创建阵列（矩形/环形） |
通过表格对比可知，简化输入能减少按键次数，尤其适合高频命令,搭配快捷键使用可进一步提升速度。
相关问答FAQs
Q1: 如何快速查找不熟悉的命令名称？
A1: 可通过以下方式快速查找命令：① 按F2打开文本窗口，查看命令历史记录；② 在命令行输入“？”后回车，显示命令列表及帮助；③ 使用CAD内置的“命令查找器”（Ctrl+Shift+搜索框）,输入关键词即可匹配相关命令。
Q2: 命令行提示“未知命令”怎么办？
A2: 出现此问题通常由以下原因导致：① 命令名称输入错误，需检查拼写或简化输入是否正确；② 命令未加载（如第三方插件未启用），可通过“NETLOAD”命令加载相关程序集；③ 命令被禁用，检查“自定义用户界面”（CUI）文件中是否勾选对应命令，若仍无法解决，可尝试输入“RECOVER”修复损坏的文件。
