CAD调出命令栏的快捷键是什么？

在CAD软件中，命令栏是用户与软件进行交互的核心界面，通过输入命令、参数和选项，用户可以高效地完成绘图、编辑和分析等各种操作，对于初学者或偶尔使用CAD的用户来说，可能会遇到命令栏消失或不知如何调出的情况，本文将详细介绍在CAD中调出命令栏的多种方法，涵盖不同版本的AutoCAD及其他常见CAD软件，并针对常见问题提供解决方案,帮助用户快速找回这一重要工具。

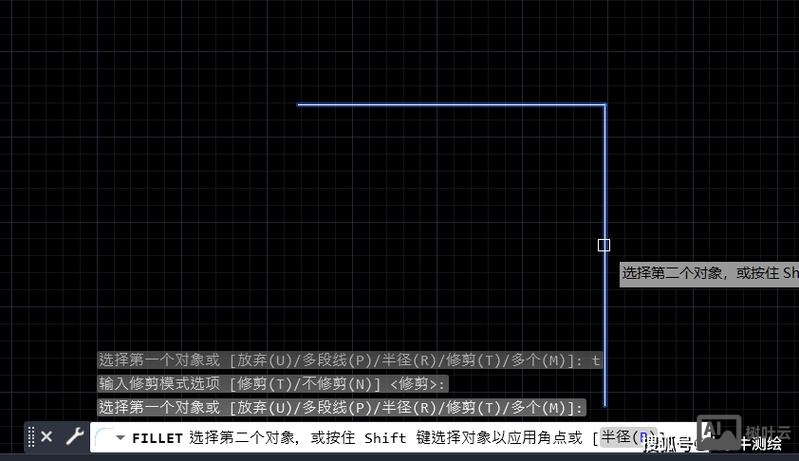

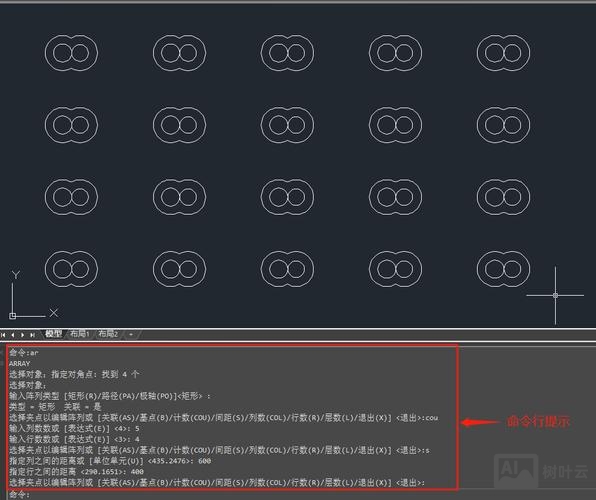

需要明确的是，命令栏在CAD中的默认位置通常位于绘图区域的下方，由命令行和命令历史记录组成，命令行用于实时输入命令和显示提示，命令历史记录则显示之前执行过的命令，当命令栏消失时，可能是因为用户误操作、界面设置被更改或软件出现临时故障,以下是调出命令栏的详细步骤：

通过菜单栏调出（适用于大多数CAD版本）

1. 启动CAD软件，进入绘图界面。
2. 观察顶部菜单栏，找到“视图”（View）选项并单击。
3. 在下拉菜单中，将鼠标悬停在“显示”（Display）或“屏幕菜单”（Screen Menu）选项上（不同版本名称可能略有差异）。
4. 在子菜单中，找到并勾选“命令行”（Command Line）或“文本窗口”（Text Window）选项，命令栏会重新显示在绘图区域下方。
   • 注意：部分版本的CAD中，“命令行”可能位于“工具”（Tools）菜单的“选项”（Options）中，通过“显示”标签页进行设置。

通过快捷键调出（最快捷的方法）
快捷键是CAD操作中最高效的方式之一，调出命令栏的默认快捷键是 Ctrl+9。

1. 在键盘上同时按下 Ctrl 键和数字 9 键。
2. 如果命令栏处于隐藏状态，会立即弹出；如果已显示，再次按下快捷键可隐藏。
   • 扩展：部分用户可能误触快捷键导致命令栏消失，因此记住 Ctrl+9 是解决此类问题的关键，文本窗口（命令历史记录的完整界面）的快捷键是 Ctrl+F2,可通过此窗口查看和复制历史命令。

通过功能区或工具栏调出

• AutoCAD 2009及以上版本（带功能区）：
  1. 在顶部功能区中，切换到“视图”（View）选项卡。
  2. 在“窗口”（Windows）面板中，找到“用户界面”（User Interface）下拉菜单。
  3. 在列表中勾选“命令行”（Command Line）即可。
• 经典界面（AutoCAD 2008及更早版本或经典模式）：

  在任意工具栏上右键单击，在弹出的菜单中选择“命令行”（Command Line）或“ACAD”（显示包含命令行的工具栏组）。

通过命令行直接调出
如果命令栏完全消失且无法通过菜单操作，可通过输入命令的方式调出：

1. 使用键盘输入 COMMANDLINE（不区分大小写），然后按 Enter 键。
2. 系统会立即显示命令栏，若输入后无反应，检查是否选中了对象或当前命令正在执行中，需先终止当前操作（按 Esc 键）。

通过重置工作空间恢复默认布局
若上述方法无效，可能是工作空间设置被意外修改，可通过以下步骤恢复：

1. 在顶部菜单栏或功能区切换到“工作空间”（Workspace）下拉菜单。
2. 选择“将工作空间另存为”（Save Workspace As），将当前布局命名备份（以防后续需要）。
3. 重新选择“AutoCAD经典”（AutoCAD Classic）或“二维基础”（2D Basics）等默认工作空间，命令栏通常会自动显示。
4. 若仍不显示，可尝试“工作空间”设置中的“自定义”（Customize），在“界面元素”列表中确保“命令行”被勾选。

不同CAD软件的注意事项

• AutoCAD LT：功能与AutoCAD基本一致，调出命令栏的方法相同。
• 中望CAD：快捷键同样为 Ctrl+9，菜单路径与AutoCAD类似。
• 浩辰CAD：操作逻辑与AutoCAD一致，可通过“视图”-“命令行”或快捷键调出。

命令栏的常见调整与优化
调出命令栏后，用户可根据习惯进行个性化设置：

1. 调整位置：拖动命令栏的标题栏（左侧两条横线），可将其移动至绘图区域上方、右侧或浮动显示。
2. 调整大小：将鼠标悬停在命令栏与绘图区域的分界线上，待光标变为双向箭头时，上下拖动调整高度。
3. 固定与停靠：双击命令栏的标题栏可切换固定/浮动状态；拖动至绘图区域边缘可停靠。
4. 字体与颜色：在命令栏右键单击，选择“选项”（Options），进入“显示”标签页，可修改命令行文字的字体、大小和背景颜色。

以下表格总结了不同调出方法的适用场景和操作要点：

相关问答FAQs

问题1：为什么按Ctrl+9无法调出命令栏？
解答：若按Ctrl+9无反应，可能是以下原因导致：

1. 快捷键冲突：检查是否安装了其他软件占用了Ctrl+9快捷键，可通过修改CAD快捷键（在“管理”选项卡“自定义设置”中调整）解决。
2. 软件故障：尝试重启CAD或电脑，若问题依旧，可重置CAD配置（在命令行输入“OPTIONS”，进入“配置”标签页，选择“重置”）。
3. 版本差异：极少数旧版CAD可能不支持Ctrl+9，可尝试通过菜单栏或输入命令调出。

问题2：命令栏显示不完整或文字过小怎么办？
解答：可通过以下方式调整：

1. 调整窗口大小：拖动命令栏边缘的分割线增加高度，或拖动角落调整整体大小。
2. 修改显示设置：在命令栏右键单击选择“选项”，进入“显示”标签页，调整“命令行窗口文字”的字体大小（建议使用“等宽字体”如宋体，以保证对齐）。
3. 切换显示模式：部分CAD版本中，命令栏可显示为“横向”或“纵向”，在命令栏标题栏右键单击选择“方向”进行调整。

通过以上方法和技巧，用户可以轻松解决命令栏消失的问题，并根据工作需求优化命令栏的显示效果，从而提升CAD操作效率，命令栏作为CAD的核心交互工具，熟练掌握其调出和设置方法,对于提高绘图速度和准确性至关重要。
