CAD多边形命令如何快速绘制？

在CAD软件中,多边形命令（POLYGON）是绘制规则二维图形的重要工具，主要用于创建等边、等角的封闭多边形，如三角形、正方形、五边形、六边形等，该命令通过指定边数、中心点、边长或内接/外切圆半径等参数，快速生成精确的多边形，广泛应用于机械设计、建筑制图、工业设计等领域，以下从命令调用、参数设置、绘制方法、高级技巧及注意事项等方面详细解析CAD中的多边形命令。

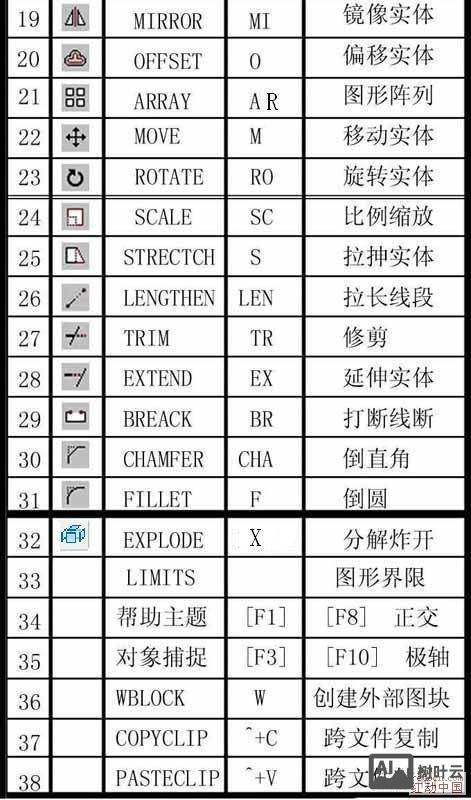

（图片来源网络，侵删）

多边形命令的调用方式

在CAD中,多边形命令可通过以下三种方式调用：

功能区菜单：在“默认”选项卡的“绘图”面板中，点击“多边形”图标（通常显示为六边形）。
命令行输入：直接在命令行输入“POLYGON”或快捷命令“POL”，按回车键确认。
经典工具栏：在AutoCAD经典界面中，通过“绘图”工具栏的“多边形”按钮调用。

调用命令后,命令行会提示“输入侧面数[3]：”，此时需指定多边形的边数（默认为4，即正方形）。

多边形的核心参数与绘制方法

多边形的绘制需明确两个关键要素：边数和定位方式（中心点或边长），根据定位方式的不同，可分为“内接于圆”和“外切于圆”两种模式，具体参数设置如下：

边数设置

边数范围需为3-1024的正整数，绘制六边形时，输入“6”；绘制三角形时输入“3”，若输入非整数或超出范围，命令行会提示无效。

（图片来源网络，侵删）

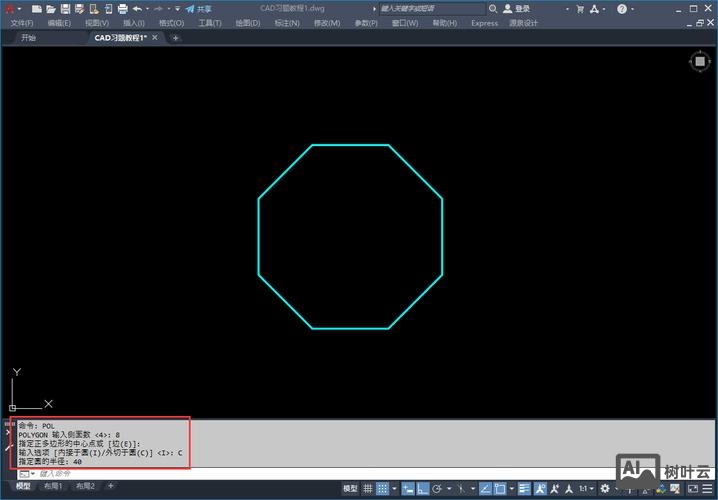

定位方式：中心点法

中心点法是最常用的绘制方式,需指定多边形的中心点，并选择“内接于圆”或“外切于圆”来定义大小。

操作步骤：
（1）调用POLYGON命令，输入边数（如“6”）；
（2）在绘图区点击指定多边形中心点；
（3）命令行提示“输入选项[内接于圆(I)/外切于圆(C)]：”，选择模式后输入半径值。
两种模式的区别：
| 模式 | 参数说明 | 应用场景 |
|—————-|—————————————————————————–|—————————————————————————–|
| 内接于圆(I) | 多边形的所有顶点均位于一个虚拟圆的圆周上，半径为顶点到中心的距离。 | 适用于需要顶点对齐圆形边界的场景，如螺栓孔分布、齿轮外轮廓。 |
| 外切于圆(C) | 多边形的所有边均与一个虚拟圆相切，半径为边到中心的垂直距离（即中心到边的距离）。 | 适用于需要边对齐圆形边界的场景，如螺母、法兰盘的内切圆设计。 |

定位方式：边长法

边长法通过指定多边形的一条边的两个端点来绘制,适用于已知边长或需要边对齐特定对象的情况。

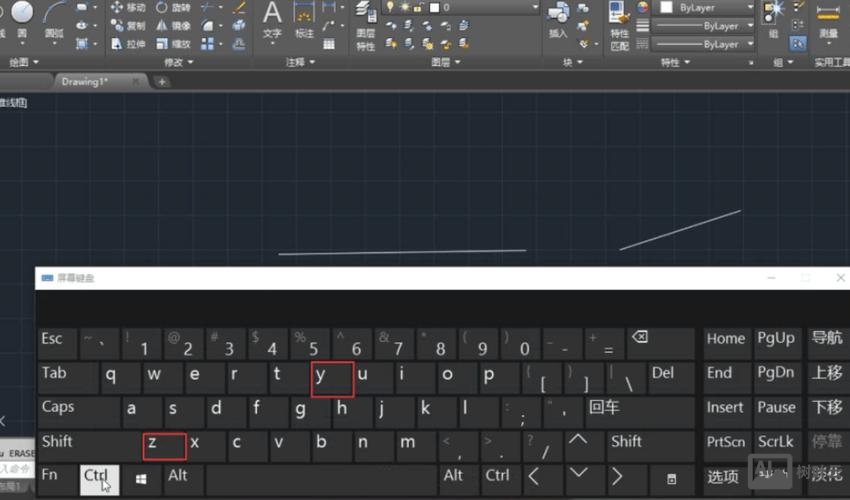

（图片来源网络，侵删）

操作步骤：
（1）调用POLYGON命令，输入边数；
（2）命令行提示“指定多边形的中心点或[边(E)]：”，输入“E”选择边长模式；
（3）依次指定边的起点和终点，完成绘制。
注意事项：边长法绘制时，多边形的方向由起点到终点的方向决定，且无法直接调整内接/外切模式。

多边形绘制的高级技巧

动态输入与实时预览

启用CAD的“动态输入”（DYN）功能后，绘制过程中可实时显示多边形的半径、边数等参数，并通过鼠标拖动调整大小和方向，提高绘图效率。

与对象捕捉结合

利用对象捕捉（如端点、中点、圆心）功能，可将多边形的中心点或顶点精确定位到已有图形上，绘制与圆同心的正六边形时，可捕捉圆心作为多边形中心点。

多边形的编辑与分解

编辑顶点：使用“夹点编辑”功能，点击多边形的顶点可拉伸、移动或调整位置；
分解多边形：多边形是一个整体对象，若需单独编辑某条边，可使用“分解”（EXPLODE）命令将其分解为独立的线段，但分解后无法再通过“多边形”命令整体编辑。

多边形的填充与图案

绘制多边形后,可通过“填充”（HATCH）命令为其添加图案填充，例如在机械制图中用剖面线表示材料属性，填充时需确保多边形闭合，否则填充会失败。

多边形命令的注意事项

边数限制：CAD多边形命令支持的最大边数为1024，边数过大可能导致图形显示卡顿，需根据实际需求合理设置。
闭合性要求：多边形命令自动生成闭合图形，无需手动连接起点和终点。
坐标输入精度：在指定中心点或边长时，建议使用绝对坐标（如“10,10”）或相对坐标（如“@10,0”）确保位置精确，避免因鼠标误差导致图形偏移。
图层管理：建议将多边形绘制在对应的图层中，便于后续修改和显示控制（如冻结、锁定图层）。
