CAD点快捷键命令是什么？

在CAD软件中，点的绘制是基础操作之一，掌握快捷键命令能大幅提升绘图效率，CAD中绘制点的方式多样，包括单点、多点、定数等分点、定距等分点等，不同功能对应不同的快捷键或命令输入方式，以下是关于CAD点快捷键命令的详细说明，涵盖基础操作、高级功能及实用技巧。

基础点绘制命令

1. 单点（POINT/PO）
   用于绘制单个点，输入命令POINT或快捷键PO，按回车后指定点的位置即可，该操作简单直接，适合在特定坐标处标记参考点。

2. 多点（POINT/PO）
   若需连续绘制多个点而不退出命令，可重复执行POINT命令，或在命令行输入PO后连续点击多个位置，需注意，多点绘制模式下需按Esc键结束命令，否则会持续绘制点。

高级点绘制命令

1. 定数等分点（DIVIDE/DIV）
   用于将对象（如直线、圆弧、多段线）等分为指定数量的等分点，并自动插入点标记，命令为DIVIDE或快捷键DIV，操作步骤如下：

   • 执行命令后选择要等分的对象；
   • 输入等分段数（如将直线分为5段，输入5）；
   • 可通过点样式（见下文）调整点的显示效果。

2. 定距等分点（MEASURE/ME）
   按指定距离在对象上均匀插入点标记，命令为MEASURE或快捷键ME，与定数等分不同，此处需输入间距值（如每隔100mm插入一个点），若对象长度非间距的整数倍，最后一个点与端点的距离将小于指定间距。


   （图片来源网络，侵删）

点样式设置（DDPTYPE）

默认情况下，点显示为极小的圆点，可能难以观察，需通过DDPTYPE命令调整点样式：

• 输入DDPTYPE后打开“点样式”对话框；
• 可选择不同形状（如叉号、圆圈、方块等）及大小；
• 勾选“相对于屏幕设置大小”可使点随视图缩放而变化，更适合绘图需求。

点的编辑与管理

1. 删除点（ERASE/E）
   若需删除错误点，使用ERASE命令（快捷键E），选择点对象后按回车即可。

2. 点坐标查询（ID）
   输入ID命令，点击点对象可查询其精确坐标，便于核对位置。

3. 点与对象的转换
   点可通过“分解”（EXPLODE/X）命令转换为基本对象（如等分点分解后可能消失），需谨慎操作。


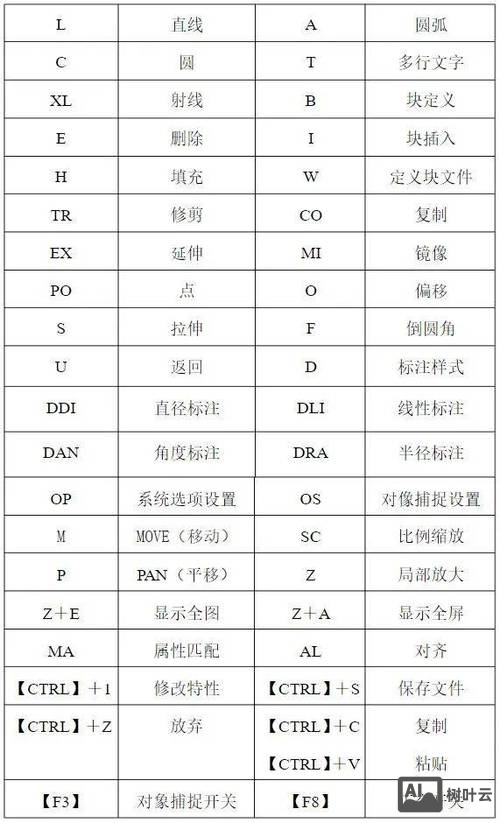

   （图片来源网络，侵删）

实用技巧与注意事项

• 点捕捉（NODE）：绘制点时，需开启“节点”捕捉（OSNAP设置中勾选NODE），才能精确捕捉已存在的点。
• 图层管理：建议将点单独置于一个图层，便于控制显示/隐藏，避免干扰主对象绘制。
• 批量操作：结合“选择相似对象”（SELECT/SI）命令，可快速选中所有点进行统一编辑。

以下是常用点绘制命令的总结表格：

相关问答FAQs

Q1：为什么绘制点后看不到点？
A：可能原因有两个：一是点样式过小或与背景色重合，需通过DDPTYPE命令调整点样式大小和颜色；二是未开启“节点”捕捉，导致点未显示在视图中，检查OSNAP设置，确保NODE捕捉已启用。

Q2：如何将多个点快速转换为块（BLOCK）？
A：首先选中所有点，输入BLOCK命令（或BMAKE），定义块名称和基点，点击“确定”即可将点转换为块，若需修改块内容，可使用“块编辑器”（BEDIT）进行编辑，转换后可统一管理点的属性（如颜色、图层）,提高绘图规范性。
