CAD显示命令快捷键有哪些？

在CAD软件的操作中,显示命令的快捷键是提升绘图效率的关键工具，熟练掌握这些快捷键能够让用户快速切换视图、调整显示比例和管理图形窗口，从而更专注于设计本身，CAD的显示命令快捷键主要涉及视图缩放、平移、视图恢复、视口管理等功能，不同版本的CAD软件（如AutoCAD、浩CAD、中望CAD等）在核心快捷键上基本保持一致，但部分扩展功能可能存在差异，以下将详细介绍常用的显示命令快捷键及其应用场景，并通过表格形式归纳总结，帮助用户系统掌握。

（图片来源网络，侵删）

视图缩放类快捷键

视图缩放是CAD中最常用的操作之一,用于调整图形在视口中的显示比例，以便查看细节或整体布局。

Z + Enter（空格）：执行“ZOOM”命令的快捷方式，输入后需配合子选项使用。
- Z + E + Enter：最大化显示所有图形（范围缩放），相当于“ZOOM EXTENTS”，适用于快速查看整个绘图范围内的所有对象。
- Z + A + Enter：显示图形界限（全部缩放），若图形超出界限，则显示所有对象，与“范围缩放”类似，但优先考虑绘图边界设置。
- Z + P + Enter：恢复上一个视图，相当于“ZOOM PREVIOUS”，可连续返回前10个视图状态，方便在局部细节和整体布局间切换。
- Z + W + Enter：窗口缩放，通过鼠标框选区域放大显示，适用于局部细节查看。
- Z + D + Enter：动态缩放，激活后可显示一个带“×”的矩形框，拖动调整大小或位置后确定缩放范围。
- Z + Q + Enter：实时缩放，按住鼠标左键向上拖动放大、向下拖动缩小，是最灵活的缩放方式，支持鼠标滚轮直接操作（无需输入命令）。
Z + Enter + 0.5x（或2x）：输入比例因子缩放，如“0.5x”表示将当前视图缩小为原来的1/2，“2x”则放大2倍，适用于按固定比例调整视图。

视图平移类快捷键

平移用于在不改变缩放比例的情况下移动视图,查看绘图区域的不同部分。

（图片来源网络，侵删）

P + Enter（空格）：执行“PAN”命令，激活后鼠标光标变为手形，按住左键拖动即可平移视图。
鼠标中键按住拖动：无需输入命令，直接按住鼠标中键（滚轮）拖动即可平移，是最常用的平移方式。
Z + Enter + A + Enter + P + Enter：组合使用“全部缩放+平移”，先确保视图显示全部图形，再平移至目标位置。

视图管理与恢复快捷键

在复杂绘图过程中,常需快速切换或恢复特定视图状态，提高操作连贯性。

V + Enter：打开“视图”对话框，可命名、保存和恢复视图，适用于需要频繁切换的特定视角（如不同楼层、不同部件）。
Z + Enter + P + Enter：如前所述，恢复上一个视图，但需注意“上一个视图”的数量限制（默认10个）。
Z + Enter + E + Enter：在缩放操作混乱时，快速恢复到所有图形的最大化显示，避免视图异常。

视口与布局显示快捷键

在布局空间或使用多视口绘图时,快捷键可快速切换视口状态或布局模式。

TILEMODE：输入“TILEMODE”后输入“0”进入布局空间，“1”返回模型空间，布局空间下可创建多个浮动视口，每个视口可独立设置视图。
MV + Enter：执行“MVIEW”命令，创建浮动视口，如“MV + Enter + R”用于将已保存的视图导入视口，“MV + Enter + F”创建充满视口的矩形视口。
VP + Enter：打开“视口”对话框，可配置视口的比例、视图状态等，适用于批量调整多视口显示。

其他实用显示快捷键

REGEN + Enter（或RE）：重生成图形，刷新显示，当图形出现残缺或显示异常时使用（如圆显示为多边形）。
REGENALL + Enter（或REA）：所有视口重生成，适用于布局空间下多个视口同时刷新。
VIEWRES + Enter：设置圆和圆弧的平滑度，输入值越大（如10000），显示越平滑，但会降低性能，建议在出图前调高。
3DZOOM、3DPAN：在三维建模时，输入“3DZOOM”或“3DPAN”可进行三维视图的缩放和平移，支持动态调整观察角度。

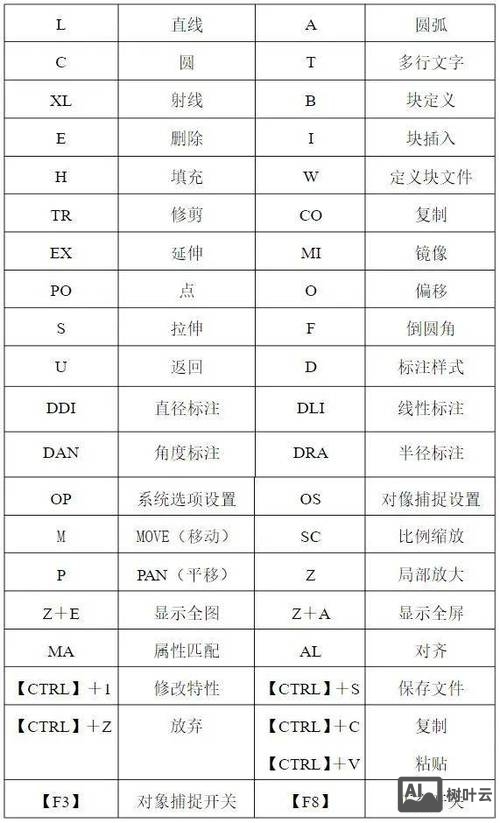

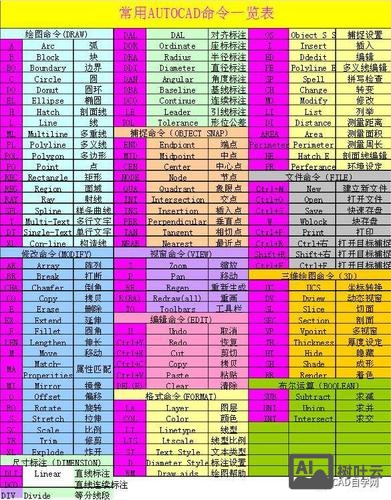

CAD显示命令快捷键速查表

功能分类	快捷键组合	命令全称	作用说明
全部显示	Z + A + Enter	ZOOM ALL	显示图形界限或所有对象（以范围大的为准）
范围显示	Z + E + Enter	ZOOM EXTENTS	最大化显示所有图形
窗口缩放	Z + W + Enter	ZOOM WINDOW	框选区域放大显示
上一个视图	Z + P + Enter	ZOOM PREV	恢复上一个视图状态
实时缩放	Z + Q + Enter	ZOOM REALTIME	按住鼠标拖动动态缩放
实时平移	P + Enter	PAN	按住鼠标拖动平移视图
视图管理	V + Enter	VIEW	保存、恢复命名视图
重生成	RE + Enter	REGEN	刷新当前视口显示
所有视口重生成	REA + Enter	REGENALL	刷新所有视口显示
圆弧平滑度设置	VIEWRES + Enter	VIEWRES	调整圆和圆弧的显示精度

相关问答FAQs

问题1：为什么使用“Z + E”后图形显示不全或位置异常？
解答：出现这种情况通常是因为图形对象被绘制在了图形界限之外，或存在不可见的图层（如被冻结的图层），首先输入“LAYER + Enter”检查图层状态，确保所有需要显示的图层均解锁且解冻；其次输入“LIMITS + Enter”查看当前图形界限设置，若图形超出界限，可通过“Z + E”强制显示所有对象，或使用“Z + A”结合图形界限调整显示范围，若图形包含外部参照（XREF），需确保参照文件路径正确且未被卸载。

问题2：如何快速在多个视口间切换并独立调整视图？
解答：在布局空间下，若已创建多个浮动视口，可通过以下方法操作：① 直接单击目标视口激活该视口（此时视口边框高亮显示），使用“Z + E”“Z + W”等快捷键独立调整该视口的视图；② 输入“MS + Enter”进入模型空间（浮动模型空间），此时所有视口联动，但可通过“VP + Enter”在“视口配置”中勾选“显示视口”实现独立控制；③ 使用“Ctrl + R”快捷键按顺时针方向循环切换视口，无需鼠标点击，提升操作效率。
