CAD放大命令如何操作？

在CAD软件中,放大命令是用户最常使用的功能之一，它能够帮助用户更清晰地查看图形细节，提高绘图和编辑的效率，CAD中的放大命令并非单一指令，而是包含了一系列视图操作工具，这些工具通常集成在“视图”菜单或“标准”工具栏中，通过不同的方式实现图形的局部放大或整体显示调整，掌握这些放大命令的使用方法和技巧，对于提升CAD操作水平至关重要。

从基础功能来看,最常用的放大命令是“窗口缩放”（Zoom Window），该命令允许用户通过鼠标拖拽绘制一个矩形区域，软件会自动将这个区域放大至充满整个绘图窗口，具体操作时，用户需先启动“窗口缩放”命令（快捷键通常为W），然后依次点击矩形的两个对角点即可，这种放大方式特别适合查看图形中的局部细节，例如机械零件的螺纹结构或建筑图纸的墙体连接处，与“窗口缩放”相对应的是“动态缩放”（Zoom Dynamic），该命令提供了更灵活的视图控制：用户可以先显示整个图形的生成范围，然后通过一个可移动的视图框选择需要放大的区域，视图框的大小和位置均可调整，这种动态交互方式在处理复杂图纸时尤为实用。

对于需要快速调整视图比例的场景,“比例缩放”（Zoom Scale）命令提供了精确的缩放控制，用户可以通过输入具体的比例值（如2x表示放大两倍，0.5x表示缩小一半）来调整视图大小，这种方式在需要按固定比例查看图形时非常高效，例如检查图纸是否符合特定打印比例要求。“范围缩放”（Zoom Extents）命令能够自动调整视图，使所有图形对象（包括冻结图层上的对象）尽可能大地显示在绘图窗口中，当用户打开一个包含多个分散对象的图纸时，使用该命令可以快速了解图形的整体布局。

在三维建模环境中,放大命令的应用更为复杂，除了上述的二维缩放功能外，CAD还提供了“实时缩放”（Zoom Realtime）命令，用户按住鼠标左键并上下拖动即可连续缩放视图，这种动态缩放方式在三维模型旋转和观察时非常流畅，配合“三维动态观察器”（3D Orbit）使用时，用户可以在缩放的同时调整观察角度，实现对三维模型的全方位查看，需要注意的是，在三维缩放过程中，若出现图形显示异常（如线框显示混乱），可使用“重生成”（Regen）命令刷新视图，该命令会重新计算图形的数据库并重绘屏幕，确保显示的正确性。

为了提高放大操作的效率,CAD软件还支持自定义缩放中心和缩放比例，通过“中心缩放”（Zoom Center）命令，用户可以指定一个点作为新的视图中心，并输入缩放比例或高度值来调整视图，这种操作方式在需要保持视图中心点不变的情况下特别有用，例如在绘制长条形图形时，可以始终以图形中心为基准进行局部放大，结合“命名视图”（Named Views）功能，用户可以将常用的放大状态保存为视图名称，在需要时快速调用，避免重复的缩放操作。

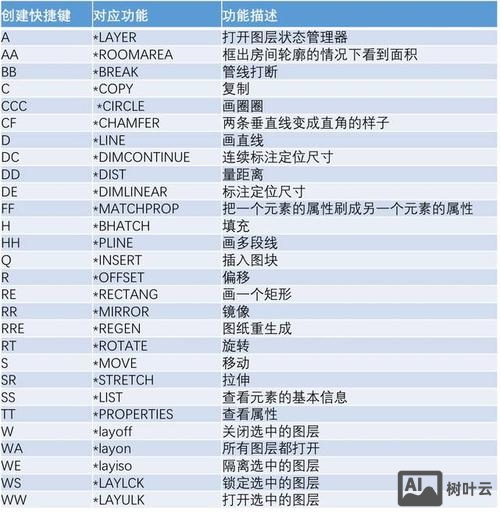

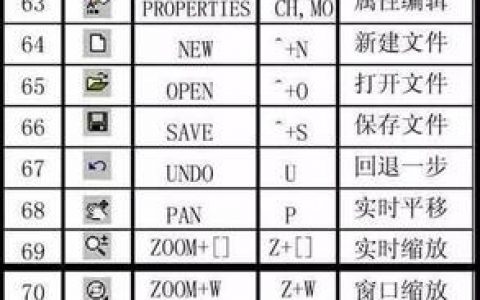

在实际应用中,放大命令的快捷键设置对操作效率影响显著，大多数CAD软件允许用户自定义快捷键，例如将“窗口缩放”设置为“Z+空格+W”，将“实时缩放”设置为“Z+空格+空格”，通过合理设置快捷键，用户可以减少鼠标操作，实现更流畅的绘图工作流，使用带滚轮的鼠标时，直接滚动滚轮即可实现实时缩放，但需注意在CAD中按住滚轮并拖动是平移视图，而非旋转视图（旋转视图通常需要使用“VPOINT”命令或“三维动态观察器”）。

对于大型复杂图纸,频繁使用放大命令可能导致图形显示卡顿，可以通过优化图形设置来提升性能：例如关闭不必要的图层、使用“快速缩放”（Quick Zoom）选项（该选项会临时显示虚拟屏幕以提高缩放速度）、或降低图形显示精度（如将“圆和弧的平滑度”参数调低），在完成细节编辑后，再恢复这些参数的原始设置，以确保图形质量。

在CAD绘图流程中,放大命令往往与其他视图命令配合使用，在放大查看细节后，可能需要使用“平移”（Pan）命令调整视图位置；在完成局部编辑后，可能需要使用“上一个”（Zoom Previous）命令返回之前的视图状态，这种命令组合使用的方式，能够帮助用户在不同视图间快速切换，保持绘图思路的连贯性，在布局空间（图纸空间）中，放大命令的操作与模型空间有所不同，此时缩放的是视口而非图形本身，用户需要通过“视口缩放”（Zoom XP）命令来调整视口比例，以满足不同图纸的打印要求。

相关问答FAQs：

Q1：为什么在CAD中使用放大命令后，图形显示变得模糊或锯齿状？
A：这通常是由于图形显示分辨率或平滑度设置不足导致的，可以通过以下方法解决：1）在“选项”对话框的“显示”选项卡中，提高“圆和弧的平滑度”参数值（建议设置为10000以上）；2）使用“视图”菜单中的“重生成”（REGEN）命令刷新视图；3）检查显卡驱动是否更新至最新版本，确保硬件加速功能正常启用。

Q2：如何在CAD中快速返回放大前的视图状态？
A：CAD提供了多种返回之前视图的方法：1）使用“上一个缩放”（Zoom Previous）命令（快捷键为P），该命令会自动记录最近10次的视图状态，可连续使用；2）点击标准工具栏中的“缩放上一个”按钮；3）在命令行输入“Z”后按空格，再输入“P”并执行；4）对于命名视图，可在“视图”管理器中直接选择已保存的视图名称快速切换。
