在CAD软件中,表面粗糙度是机械设计中标注零件表面质量的重要参数，它直接影响到零件的配合性能、耐磨性、疲劳强度等，为了高效、准确地标注表面粗糙度，CAD软件提供了专门的命令工具，通常位于“注释”或“标注”菜单下，命令名称可能因软件版本不同略有差异，例如在AutoCAD中可通过“符号”或“块”功能实现，而在SolidWorks等三维软件中则有独立的“表面粗糙度”命令，本文将详细讲解表面粗糙度命令的使用方法、参数设置及注意事项。
（图片来源网络，侵删）
表面粗糙度命令的调用方式
- 菜单栏调用：在CAD软件顶部菜单栏中，依次点击“注释”→“符号”→“表面粗糙度”（不同软件名称可能为“粗糙度符号”或“GD&T”），即可打开表面粗糙度标注对话框。
- 工具栏调用：在“注释”或“工具”选项卡中，找到表面粗糙度对应的图标（通常为“✓”或“∇”符号），直接点击启动命令。
- 命令行输入：在命令行中输入“
ROUGHNESS”或“SURFACE”（具体命令名需参考软件帮助），按回车键确认，即可调用命令。
表面粗糙度参数设置

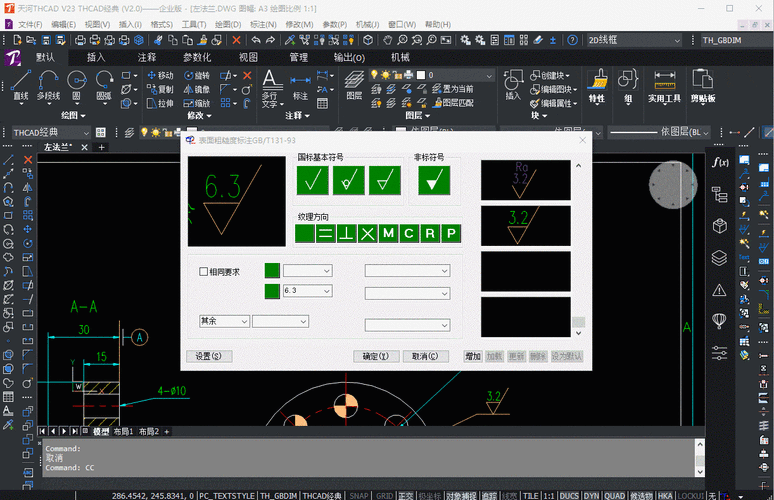

调用命令后,系统会弹出表面粗糙度参数设置对话框，通常包含以下核心参数（以国标GB/T 131为例）：
| 参数类别 | 说明 | 示例值 |
|---|---|---|

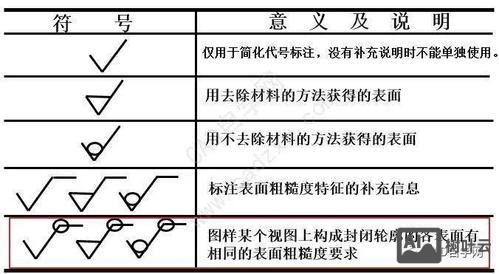

| 基本符号 | 选择表面粗糙度的类型：√（去除材料）、⨁（不去除材料）、☐（任意方法） | √（常用） |
| 粗糙度值（Ra） | 标注轮廓算术平均偏差，如3.2、1.6、0.8等 | 2 |
| 取样长度 | 根据加工方法选择，如0.8mm、2.5mm等 | 8 |
| 加工纹理方向 | 标注加工痕迹方向，如“=”（平行）、“⊥”（垂直）、“C”（呈同心圆） | |
| 加工余量 | 标注预留的加工量，单位为mm | 2 |
| 其他参数 | 如上限值、下限值、纹理长等 | 上限3.2/下限1.6 |
标注步骤与注意事项
- 选择放置位置：在绘图区点击需要标注的表面轮廓线、尺寸线或引出线，系统自动生成粗糙度符号。
- 调整符号方向：通过对话框中的“旋转”选项或夹点编辑，确保符号的尖端指向被加工表面。
- 参数关联性：若零件有多个表面要求相同的粗糙度，可采用“基准标注”功能，避免重复设置。
- 常见错误：
- 符号尖端未与表面接触,需通过移动夹点调整位置；
- 参数单位遗漏（如未标注mm），需在属性中补充；
- 加工纹理方向与实际工艺不符,需根据车、铣、磨等工艺选择正确符号。
高级应用技巧
- 块定义与调用：将常用的粗糙度符号定义为“块”，通过“插入块”命令快速调用，提升绘图效率。
- 属性编辑：双击已标注的粗糙度符号，可修改参数值，系统会自动更新关联图形。
- 与公差配合：在标注形位公差时，可通过“引线”功能将粗糙度符号与公差框格关联，形成完整的几何标注。
相关问答FAQs
Q1：如何修改已标注的表面粗糙度参数？
A1：直接双击绘图区中的粗糙度符号，系统会弹出参数设置对话框，修改完成后点击“确定”即可更新，若符号为块定义，需先使用“分解”命令（EXPLODE）解除块引用，再编辑参数。
Q2：表面粗糙度符号的尺寸如何与图形比例匹配？
A2：在CAD中，可通过设置“全局比例因子”调整符号大小，在“标注样式管理器”中修改“主单位”选项卡的“比例因子”，或在粗糙度对话框中直接输入缩放比例值（如2表示放大两倍），确保符号与图形轮廓协调一致。
