CAD草图命令有哪些核心功能？

CAD草图命令是计算机辅助设计（CAD）软件中用于创建和编辑二维图形的基础工具，它们通过直观的交互方式帮助用户快速绘制精确的几何形状，是工程制图、产品设计等领域不可或缺的核心功能，这些命令通常以图标或文本形式存在于软件的工具栏或命令行中，用户可通过点击菜单、输入命令缩写或使用快捷键来调用,灵活且高效。

在CAD草图绘制中，最常用的命令包括直线、圆、矩形、多段线、圆弧、椭圆等基本绘图命令，以及修剪、延伸、偏移、阵列、镜像等编辑命令，以直线命令为例，用户可通过指定起点和终点绘制连续线段，支持输入绝对坐标（如“0,0”）或相对坐标（如“@100,0”）来精确定位，结合“正交”模式可绘制水平或垂直线段，启用“对象捕捉”则能精准捕捉中点、端点等关键点，确保图形的准确性，圆命令提供多种绘制方式，如“圆心-半径”“两点”“三点”等，相切、相切、半径”模式可快速绘制与其他对象相切的圆,适用于机械零件中的圆角过渡设计。

对于复杂图形的绘制，多段线命令尤为重要，它允许用户创建连续的直线或圆弧，并统一设置线宽，可生成闭合或开放图形，例如绘制带宽度的箭头或轮廓线，偏移命令则通过指定距离复制对象，常用于生成平行线，如道路边线、墙体轮廓等，结合“修剪”命令可快速完成图形的细节调整，阵列命令支持矩形阵列和环形阵列，能够按指定行数、列数及间距复制对象，极大提高了绘制重复性元素（如螺栓孔、建筑装饰图案）的效率，环形阵列还可设置填充角度和项目数量，适用于齿轮、法兰盘等圆形零件的绘制。

CAD草图命令的强大之处在于其参数化设计能力，用户可通过修改尺寸标注或几何约束（如水平、垂直、同心等）动态调整图形形状，而无需重新绘制，使用“标注”命令为直线添加长度尺寸后，双击尺寸数值即可修改长度，图形将自动更新，这一特性在方案优化和设计变更中尤为实用，CAD软件还提供图层管理功能，用户可将不同类型的图形（如中心线、轮廓线、尺寸线）分配至不同图层，通过控制图层的显示、冻结或锁定状态,简化复杂图形的编辑过程。

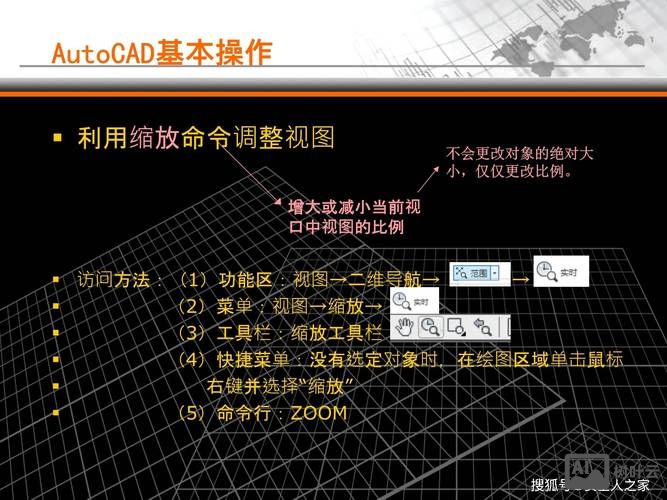

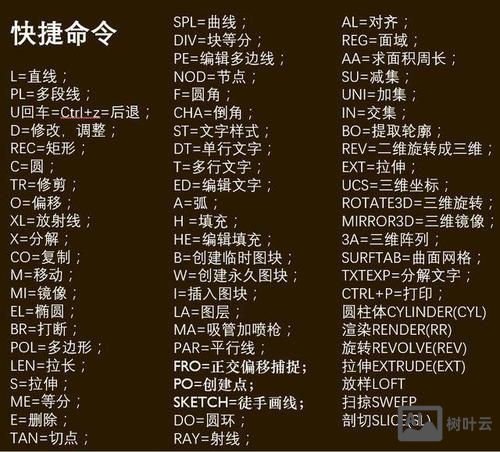

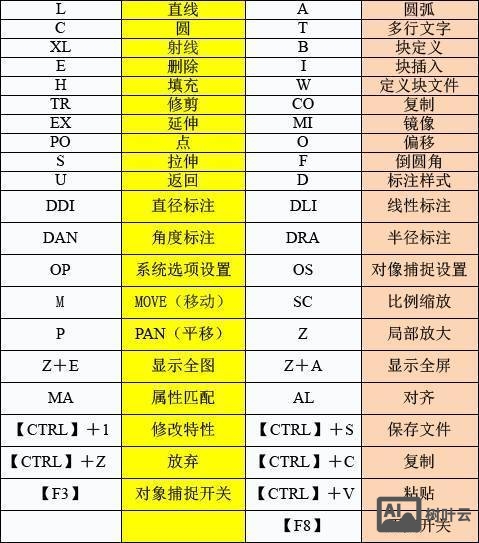

在实际应用中，掌握CAD草图命令的快捷键可显著提升绘图效率，L”代表直线、“C”代表圆、“O”代表偏移、“TR”代表修剪等，熟练使用命令行输入比频繁点击工具栏更快捷，对象捕捉和极轴追踪功能的合理设置，能确保图形的精确性，避免手动计算坐标带来的误差，对于初学者，建议从基本命令入手，通过绘制简单图形（如机械零件的三视图、建筑平面图的轴线）逐步熟悉操作逻辑,再过渡到复杂图形的绘制和编辑。

相关问答FAQs
Q1：如何快速绘制多个相同间距的平行线？
A1：使用“偏移”（O）命令可高效绘制平行线，具体操作：先绘制一条基准线，输入“O”命令，设置偏移距离（如50），点击基准线并指定偏移方向，即可生成一条平行线；重复操作或输入“M”（ multiple）命令可连续偏移生成多条平行线，若需精确控制间距，可在偏移时输入具体数值，或结合“阵列”（AR）命令的“矩形阵列”功能，设置行数为1、列数为所需数量、列间距为偏移距离,快速生成等距平行线。

Q2：CAD草图绘制中如何确保图形的精确对齐？
A2：通过启用“对象捕捉”（F3）和“对象捕捉追踪”（F11）功能可实现精确对齐，在“草图设置”中勾选需要的捕捉点（如端点、中点、交点、垂足等）；绘制时，当光标靠近捕捉点时会显示标记，点击即可精确定位，绘制一条直线到另一条直线的垂足时，启用“垂足”捕捉，移动光标至目标直线，垂足标记出现后点击即可，使用“对齐”（AL）命令可将对象与参考对象对齐，通过指定源点和目标点，自动调整对象的位置和方向,确保图形间的几何关系准确无误。
