CAD基本命令有哪些？

CAD（计算机辅助设计）是工程设计和绘图领域的重要工具，掌握其基本命令是高效完成绘图任务的基础，以下将详细介绍CAD常用基本命令，涵盖绘图、修改、标注、视图等核心功能，并通过表格形式清晰呈现,帮助用户系统学习和查阅。

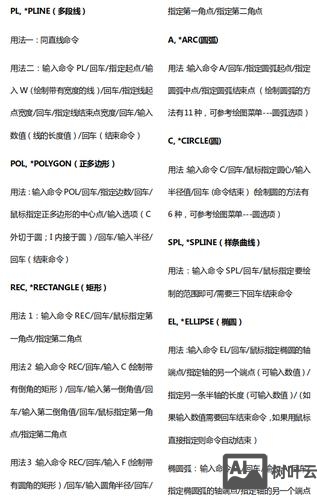

在绘图类命令中，直线（LINE/L）是最基础的命令，用于绘制连续直线段，通过指定起点和终点即可创建线段；圆（CIRCLE/C）用于绘制圆形，提供圆心、半径（直径）、两点、三点等多种绘制方式；圆弧（ARC/A）可通过起点、圆心、终点或起点、终点、半径等参数绘制弧线；矩形（RECTANG/REC）通过指定对角点或长度、宽度绘制矩形；多段线（PLINE/PL）可绘制由直线和圆弧组成的连续线段，且整体可统一设置线宽；多边形（POLYGON/POL）用于绘制正多边形，可指定边数（3-1024）和外接/内切圆半径；椭圆（ELLIPSE/EL）通过中心点、轴端点或旋转角度绘制椭圆；点（POINT/PO）在指定位置创建点对象，可设置点样式；图案填充（BHATCH/H）在封闭区域内填充预设或自定义图案，常用于剖面线绘制；块（BLOCK/B）将选定的对象创建为块，方便重复使用，插入块使用INSERT（I）命令。

修改类命令用于编辑和调整已绘制的图形。删除（ERASE/E）移选定的对象；复制（COPY/CO/CP）将对象复制到指定位置，可多次复制；移动（MOVE/M）改变对象位置，通过基点和目标点定位；旋转（ROTATE/RO）绕指定基点旋转对象，可输入角度或参照方式；缩放（SCALE/SC）按比例放大或缩小对象，需指定基点比例因子；修剪（TRIM/TR）以其他对象为边界剪切多余部分，延伸命令（EXTEND/EX）与之相反，将对象延伸至边界；倒角（CHAMFER/CHA）在两条直线间创建倒角，可设置距离或角度；圆角（FILLET/F）在对象间创建圆角过渡，需指定圆角半径；偏移（OFFSET/O）创建与原对象平行的新对象，可设置偏移距离；阵列（ARRAY/AR）将对象按矩形或环形方式阵列复制，新版CAD中分为矩形阵列（ARRAYRECT）、路径阵列（ARRAYPATH）和环形阵列（ARRAYPOLAR）；分解（EXPLODE/X）将块、多段线等复合对象分解为单一对象。

标注类命令用于尺寸和文字注释。线性标注（DIMLINEAR/DLI）标注水平或垂直尺寸；对齐标注（DIMALIGNED/DAL）标注倾斜对象的尺寸，尺寸线与对象平行；半径标注（DIMRADIUS/DRA）标注圆或圆弧半径；直径标注（DIMDIAM/DDI）标注圆或圆弧直径；角度标注（DIMANGULAR/DAN）标注角度尺寸；基线标注（DIMBASELINE/DBA）从同一基准线标注多个尺寸；连续标注（DIMCONTINUE/DCO）从前一个尺寸的第二条尺寸线开始连续标注；引线标注（QLEADER/LE）创建带文字或形位公差的引线注释；多行文字（MTEXT/T/MT）创建复杂文字段落，可设置字体、高度、对齐方式等；编辑文字（DDEDIT/ED）修改已有文字内容。

视图和辅助类命令用于优化绘图环境。缩放（ZOOM/Z）调整视图显示比例，常用选项包括全部（A）、窗口（W）、范围（E）等；平移（PAN/P）移动视图显示区域；图层（LAYER/LA）管理图层属性（颜色、线型、线宽），控制对象显示和编辑；栅格（GRID）和捕捉（SNAP）分别用于显示网格和启用鼠标捕捉，辅助精确绘图；正交（ORTHO）限制绘图方向为水平或垂直；极轴（POLAR）按设定角度增量显示追踪线；对象捕捉（OSNAP）捕捉对象关键点（端点、中点、圆心等），确保绘图精度；特性（PROPERTIES/CH/MO）查看和修改对象属性（图层、颜色、线型等）；设计中心（ADCENTER/ADC）管理和插入块、图层、外部参照等资源。

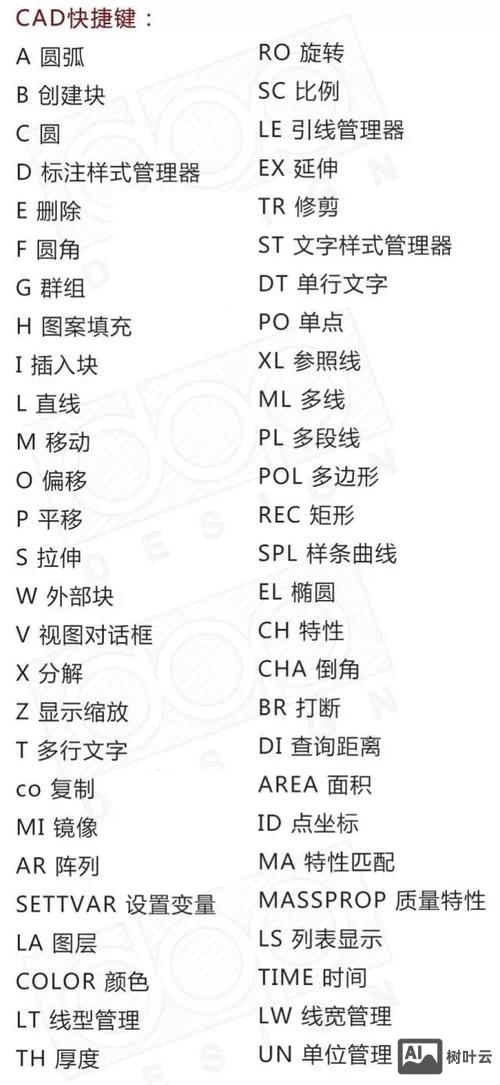

以下为常用CAD命令速查表：

掌握以上命令是CAD入门的基础，通过实际操作练习可逐步提升绘图效率，不同版本CAD的命令界面和操作细节可能略有差异,建议结合软件帮助文档深入学习高级功能。

相关问答FAQs
Q1：如何快速绘制多个相同间距的矩形？
A：可使用“偏移（O）”命令，先绘制一个矩形，然后通过指定偏移距离复制出多个平行矩形；或使用“矩形阵列（ARRAYRECT）”命令，选择矩形后设置行数、列数及间距，快速生成阵列矩形。

Q2：CAD中标注尺寸时文字显示为问号或乱码怎么办？
A：通常是由于文字样式与当前字体不匹配导致的，解决方法：打开“文字样式（STYLE）”对话框，选择当前使用的文字样式，将“字体名”更改为CAD支持的字体（如“txt.shx”或“宋体”），或勾选“使用大字体”并选择对应的大字体文件,然后重新标注尺寸。
