CAD视口如何调出命令？

在CAD软件中，视口是布局空间中用于显示模型空间不同区域或比例的窗口，通过视口命令可以灵活控制视图的显示、比例和可见性，从而实现高效绘图和布局，以下是关于CAD视口相关命令的详细说明，包括核心命令、操作步骤及实用技巧。

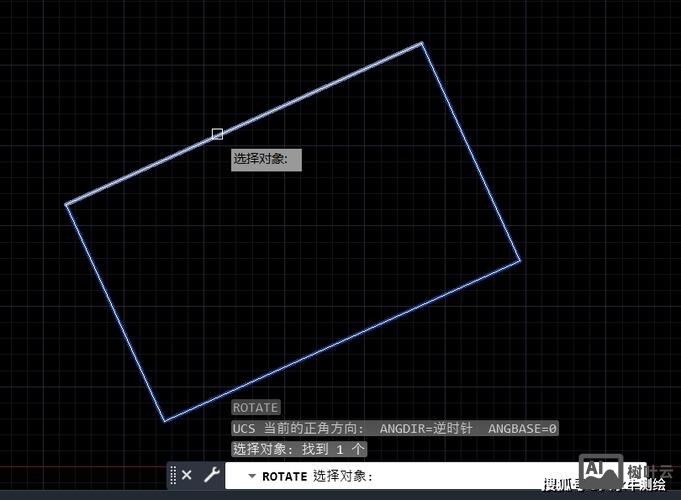

视口创建与管理命令

VPORTS（视口）

• 功能：创建和管理模型空间或布局空间中的视口。
• 操作步骤：
  • 在命令行输入 VPORTS，打开“视口”对话框。
  • 在“新建视口”选项卡中，选择预设视口配置（如“四个相等”“三个垂直”等），或自定义视口数量和排列方式。
  • 在“设置”中选择“2D”或“3D”，并调整视图比例（如“按图纸比例”）。
  • 点击“确定”后，在布局空间中指定视口对角点，完成创建。
• 适用场景：需要多视图布局时（如三视图、轴测图组合）。

VIEWPORTS（-VPORTS）

• 功能：命令行版本的视口管理，适合快速操作。
• 操作步骤：
  • 输入 -VPORTS，选择“配置(C)”保存当前视口布局，或“删除(D)”移除多余视口。
  • 通过“单个(S)”“两个(T)”等选项快速分割视口。
• 优势：无需对话框,适合批量处理。

MVIEW（多视口）

• 功能：在布局空间中创建浮动视口（区别于模型空间的平铺视口）。
• 操作步骤：
  • 输入 MVIEW，选择“对象(O)”将封闭图形（如圆、多边形）转换为视口。
  • 选择“多边形(P)”绘制不规则形状视口。
  • 使用“剪裁(C)”隐藏视口部分区域。
• 特殊用途：创建非矩形视口（如圆形视口用于局部放大图）。

视口显示与控制命令

VPLOCK（视口锁定）

• 功能：锁定视口，防止意外缩放或平移。
• 操作步骤：
  • 双击进入视口，输入 VPLOCK，选择“开(ON)”锁定视图。
  • 锁定后，视口内的视图操作仅影响该视口，不会联动其他视口。

VPCLIP（视口剪裁）

• 功能：裁剪视口显示区域，仅保留指定部分。
• 操作步骤：
  • 输入 VPCLIP，选择视口边界，选择“多边形(P)”绘制剪裁轮廓，或删除(D)取消剪裁。

VPLAYER（视口图层控制）

• 功能：在不同视口中控制图层的可见性或冻结状态。
• 操作步骤：
  • 输入 VPLAYER，选择“冻结(F)”，指定图层，再选择目标视口，实现图层在特定视口中隐藏。

视口比例与视图调整

ZOOM（缩放）

• 功能：调整视口内视图比例。
• 操作步骤：
  • 双击进入视口，输入 ZOOM，选择“比例(S)”，输入比例值（如“1/100”）。

MVSETUP（设置布局）

• 功能：批量调整视口比例和对齐。
• 操作步骤：
  • 输入 MVSETUP，选择“对齐(A)”，选择“角度(A)”或“对齐(AL)”对齐多个视口视图。

视口比例列表

• 在视口工具栏中直接选择标准比例（如1:1、1:50），或自定义比例值。

实用技巧与注意事项

• 视口边框隐藏：创建视口后，可将视口图层设为“不可打印”或冻结，避免边框打印。
• 3D视口切换：在“视口”对话框中选择“3D”配置，可生成多个正交或等轴测视图。
• 视口快显：双击视口内部进入模型空间编辑，双击外部返回布局空间。

视口命令对比表

相关问答FAQs

Q1: 如何将模型空间的平铺视口切换为布局空间的浮动视口？
A1: 在模型空间中输入 VPORTS 选择“显示工具栏”，切换至布局空间后使用 MVIEW 命令创建浮动视口，或通过“布局选项卡”直接新建布局并自动生成视口。

Q2: 为什么视口内的比例无法修改？
A2: 可能原因包括：视口被锁定（使用 VPLOCK 检查并解锁）、视图处于图纸空间（需双击进入视口内部激活模型空间编辑），确保在视口内部使用 ZOOM 比例命令调整。
