CAD填充命令怎么用？

CAD填充命令是计算机辅助设计（CAD）软件中用于在封闭或指定区域内生成特定图案、颜色或渐变效果的工具，其主要作用是通过填充操作增强图形的可读性、区分不同材质或功能区域，并符合工程制图、建筑图纸等行业规范，在AutoCAD等主流CAD软件中，填充命令通常通过“HATCH”或“BHATCH”指令执行，用户可通过命令行输入快捷键“H”或“HATCH”激活填充界面，也可通过“绘图”菜单下的“图案填充”选项进入，以下从功能原理、操作步骤、参数设置、应用场景及注意事项等方面详细解析CAD填充命令的核心内容。

填充命令的功能与原理

CAD填充命令的核心原理是基于用户定义的边界和图案样式,通过算法在指定区域内重复生成预设或自定义的几何图案，填充区域必须由闭合的线条或对象围成，如多段线、圆、矩形、多边形等，若边界未闭合，填充将无法正常生成，填充类型主要分为三类：预定义图案（如ANSI、ISO标准系列）、自定义图案（用户导入的.pat文件）和渐变填充（用于过渡色效果，如阴影或纹理模拟），在工程制图中，填充常用于表示材料剖面（如混凝土、钢材、木材）、区分不同功能区（如绿化区、道路）或强调重点区域，其规范性和准确性直接影响图纸的专业性。

填充命令的操作步骤

以AutoCAD为例,填充命令的具体操作流程如下：

1. 激活命令：输入快捷键“H”并回车，或通过“绘图”选项卡→“图案填充”按钮打开“图案填充创建”选项卡。
2. 选择填充类型：在“图案”面板中选择预设图案（如“ANSI31”表示斜线填充、“SOLID”表示实体填充），或点击“图案填充特性”自定义图案比例、角度等参数。
3. 指定填充边界：
   • 拾取点：在封闭区域内单击，软件自动检测边界（推荐使用，需确保边界完全闭合）。
   • 选择对象：手动选择构成边界的线条（适用于复杂或非连续边界）。
   • 边界关联/非关联：勾选“关联”选项后，修改边界形状时填充会自动更新；非关联则需重新填充。
4. 设置填充属性：
   • 角度和比例：调整图案旋转角度（如“0°”为水平，“90°”为垂直）和缩放比例（避免图案过密或过疏）。
   • 填充颜色/透明度：在“特性”面板中设置填充颜色（如红色、蓝色）或透明度（0-100数值）。
5. 预览并确认：点击“预览”按钮查看效果，按回车键确认或“ESC”返回修改。

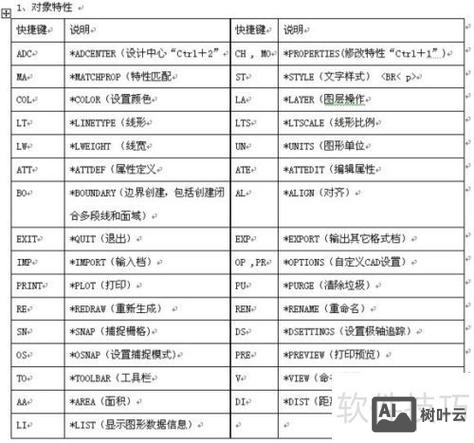

关键参数设置与技巧

实用技巧：

• 快速修复填充失败：若提示“未找到有效边界”，使用“边界”命令（BO）重新生成闭合多段线，或检查线条重叠、间隙问题。
• 填充图案库扩展：通过“加载”按钮导入自定义.pat文件（如厂家提供的特殊纹理图案），丰富填充样式。
• 填充编辑：双击已填充的图案可快速修改参数，关联填充会随边界同步更新，提高修改效率。

应用场景与行业规范

在不同领域中,填充命令的使用需遵循行业标准：

• 建筑工程：用不同图案区分材料，如“AR-CONC”表示混凝土、“ANSI32”表示石材，填充比例需符合《建筑制图标准》（GB/T 50104-2010）。
• 机械工程：剖面线遵循“金属-45°斜线、非金属-网状线”等规范，相邻零件填充方向相反，便于区分。
• 室内设计：渐变填充常用于表现地毯纹理、墙面材质，颜色需搭配整体风格，避免过于杂乱。
• 地理制图：填充表示地形、植被（如“GRASS”图案代表草地），比例尺决定填充密度，确保地图清晰度。

注意事项与常见问题

1. 边界闭合性：填充前务必检查边界是否存在微小间隙（可用“间隙检测”功能或“延伸”命令修复）。

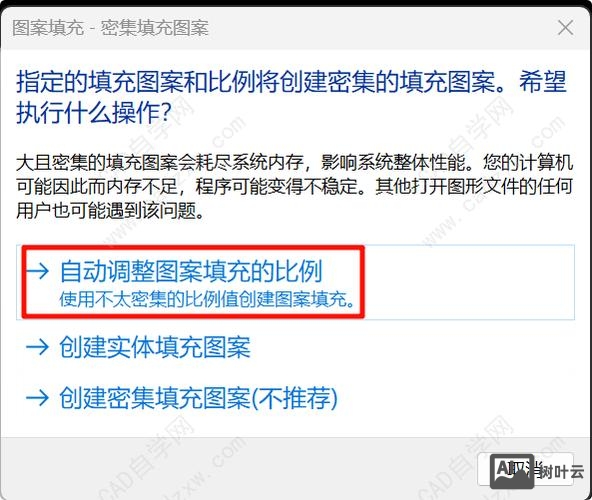

2. 性能优化：复杂图案或大面积填充会降低软件运行速度，可先缩小视图比例填充，或使用“简化边界”选项。
3. 图层管理：填充建议单独创建图层（如“HATCH”），便于控制显示、打印及后续编辑。
4. 填充与图案填充的区别：早期CAD中“FILL”命令控制填充显示（ON/OFF），现代版本已集成至“HATCH”功能，但输入“FILL”仍可快速切换填充可见性。

相关问答FAQs

Q1: 为什么填充时提示“未找到有效边界”？如何解决？

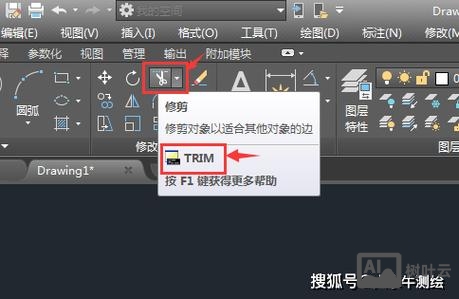

A: 通常由边界未闭合、线条重叠或存在间隙导致，解决方法：①输入“BOUNDARY”命令，拾取点生成闭合多段线后再填充；②使用“特性”面板中的“允许间隙”选项，输入微小间隙值（如0.5）临时修复；③检查并修剪多余线条，确保边界连续。

Q2: 如何批量修改多个填充图案的比例和角度？
A: 可通过两种方式实现：①使用“快速选择”工具（QSELECT）选中所有同类填充，然后在“特性”面板中统一修改参数；②输入“MATCHPROP”命令（格式刷），选择源填充后点击目标填充，快速复制样式，若填充为关联状态，修改边界后图案会自动更新，非关联填充则需逐一调整。
