CAD填充命令失灵，如何快速解决？

在使用CAD软件进行绘图时,填充命令（HATCH）是常用的功能之一，用于在封闭区域内添加图案填充，以区分不同材料或区域，用户有时会遇到填充命令无法使用的问题，这可能是由于多种原因造成的，本文将详细分析CAD填充命令不能用的常见原因及解决方法，帮助用户快速排查并解决问题。

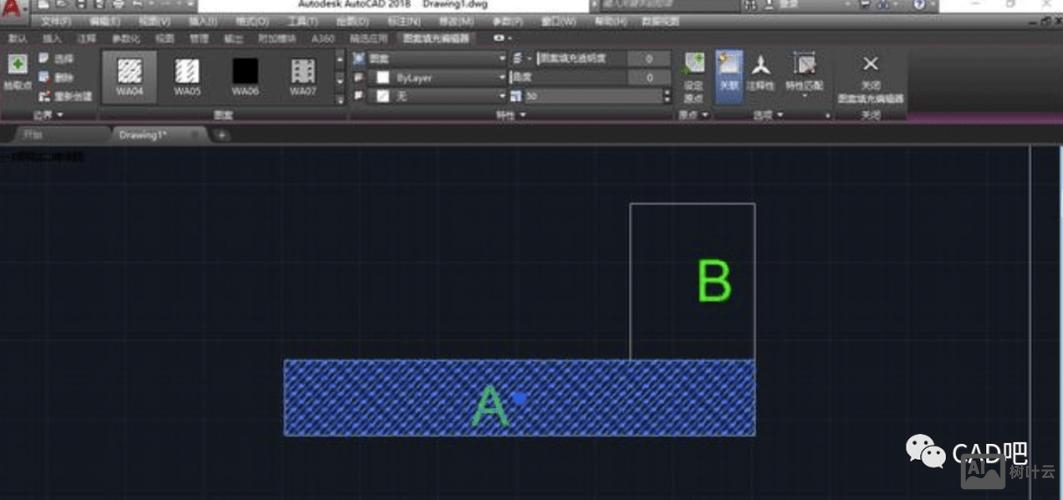

最常见的原因是填充边界未正确闭合,填充命令要求填充区域必须是一个或多个闭合的对象，如多段线、圆、矩形等，如果边界存在微小间隙、重叠或未完全闭合，填充命令将无法识别并执行，解决方法是检查边界对象，使用“边界”命令（BOUNDARY）重新生成闭合边界，或通过“编辑多段线”（PEDIT）命令将多个独立对象合并为一个闭合多段线，可以使用“放大”功能仔细查看边界是否存在肉眼难以察觉的间隙，必要时手动调整端点位置。

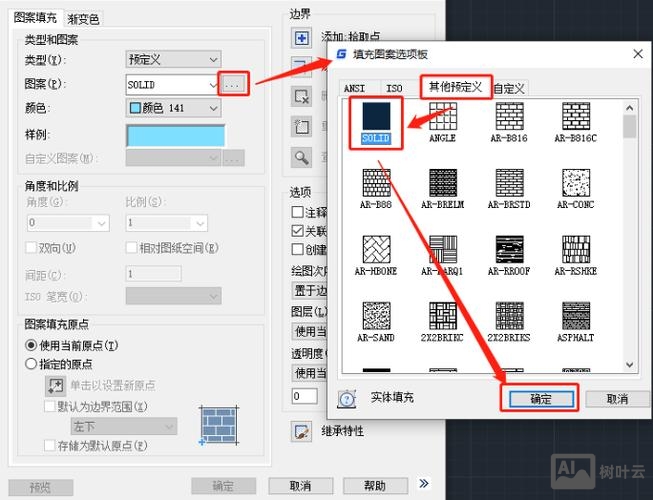

填充比例或角度设置不当也可能导致填充显示异常或无法使用,如果填充比例过大，可能导致图案过于密集而无法显示；比例过小则可能使图案稀疏或无法填充，用户需根据绘图区域大小调整比例值，通常可通过预览功能实时查看效果，同样，填充角度设置错误可能导致图案方向不符合预期，需调整角度值至合适范围，在“图案填充和渐变色”对话框中，勾选“预览”选项可实时查看调整效果，避免因参数设置不当导致填充失败。

第三,图层状态或属性设置问题可能影响填充命令的使用，如果填充对象所在的图层被锁定、冻结或关闭，填充将无法显示或编辑，用户需检查图层列表，确保填充图层处于解锁、解冻和开启状态，填充对象的“颜色”或“线型”属性可能被设置为“随层”或特定值，导致与图层冲突，需通过“特性”选项板（PROPERTIES）调整相关属性，若填充对象被其他对象遮挡，可通过“绘图顺序”工具（DRERDER）将其置于顶层，确保可见性。

第四,CAD软件版本或系统兼容性问题也可能导致填充命令失效，不同版本的CAD软件对填充命令的支持可能存在差异，尤其是低版本软件可能无法识别高版本的填充格式，建议用户更新软件至最新版本，或使用兼容模式打开文件，系统资源不足（如内存不足）可能导致填充命令响应缓慢或无响应，用户需关闭不必要的程序，释放系统资源，或重启CAD软件。

第五,填充图案文件损坏或缺失也是可能的原因，CAD软件的填充图案存储在.pat文件中，若该文件损坏或路径错误，填充命令将无法调用图案，用户需检查CAD支持路径中的.pat文件是否完整，或重新安装CAD软件以恢复默认图案，自定义填充图案可能因语法错误或格式问题导致无法使用，需确保自定义图案符合CAD规范。

为帮助用户更系统地排查问题,以下表格总结了常见故障及解决方法：

用户还可尝试以下操作：以管理员身份运行CAD软件，避免权限问题；禁用第三方插件，排除插件冲突；或使用“修复”命令（RECOVER）修复损坏的图形文件，若以上方法均无效，建议联系CAD技术支持获取进一步帮助。

相关问答FAQs：

1. 问：填充命令提示“未找到有效边界”，怎么办？
   答：此问题通常由边界未闭合或对象重叠导致，可使用“边界”命令（BOUNDARY）自动检测并生成闭合边界，或手动检查并修复边界对象的间隙，确保所有边界对象首尾相连，无重叠或交叉。

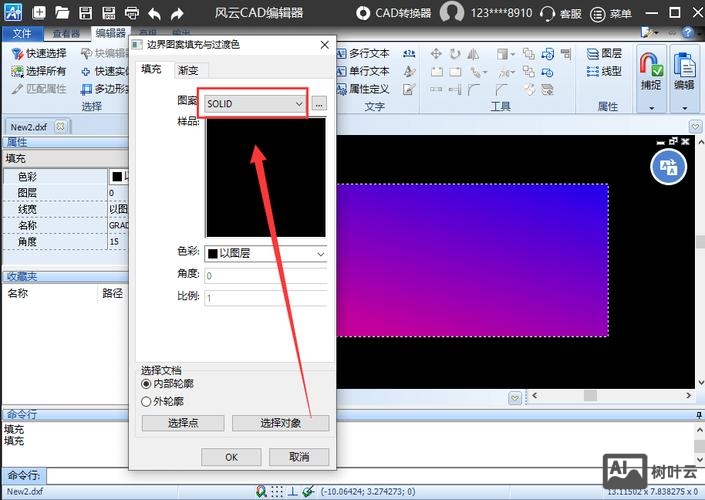

2. 问：填充图案显示为空白或无法预览，如何解决？
   答：首先检查填充比例是否过大，尝试减小比例值；其次确认填充图层是否开启且未被锁定；最后检查系统资源是否充足，关闭其他程序释放内存，若问题依旧，可尝试更换默认填充图案测试是否为图案文件损坏。
