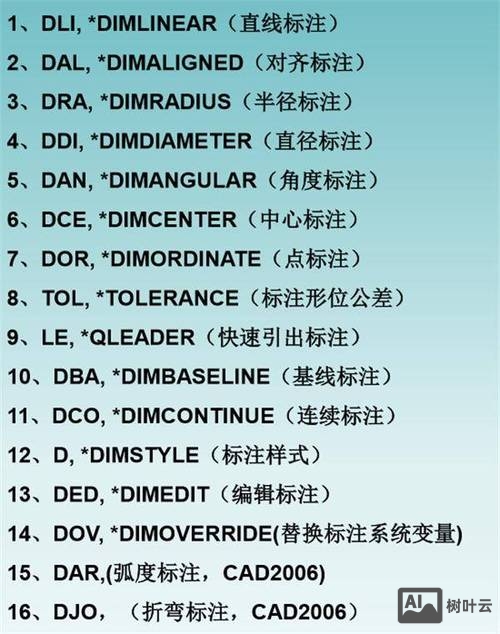

在CAD绘图过程中,角度标注是表达几何关系的重要环节，熟练掌握快捷命令能显著提升绘图效率，CAD中角度标注的快捷命令因版本和操作习惯可能存在差异，但核心命令主要集中在“DIMANGULAR”（快捷键为DAN）及其衍生操作，同时结合其他辅助命令可完成复杂标注需求。

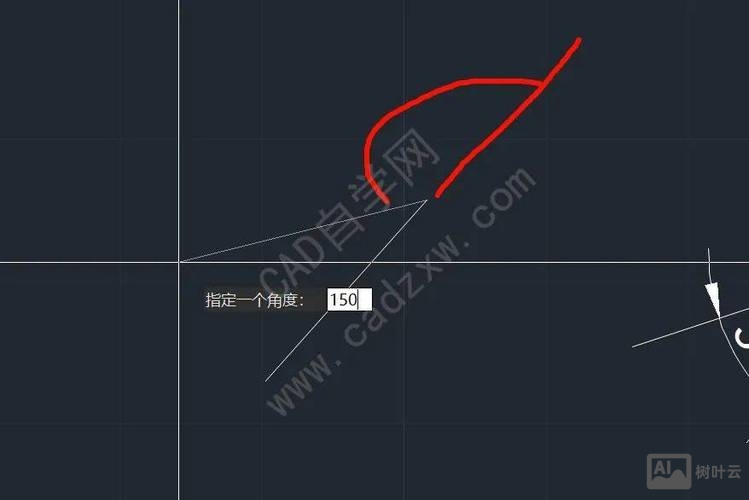

基础角度标注命令：DAN（DIMANGULAR）
功能：用于标注两条直线、三个点或圆弧之间的角度。
操作步骤：
- 输入命令“DAN”并按回车键，或通过“标注”菜单选择“角度”选项。
- 根据提示选择标注对象：
- 标注两条直线夹角：依次点击两条直线，系统自动计算并显示角度值，拖动鼠标确定标注位置后点击确认。
- 标注三点形成的角度：依次指定顶点、起点和终点，适用于无直线连接的角度标注。
- 标注圆弧角度：直接点击圆弧，系统自动标注圆弧的圆心角。
- 系统默认显示角度值,可通过特性面板（Ctrl+1）修改精度、前缀/后缀等格式。
注意事项：
- 标注时需确保捕捉模式（如端点、交点）开启，以提高选点精度。
- 若角度值显示为弧度,可在“标注样式管理器”中修改“主单位”选项卡的角度格式。
辅助命令与技巧
连续标注（DIMCONTINUE，快捷键DCO）
用于在已有角度标注基础上连续标注相邻角度，需先执行一个角度标注，再输入“DCO”，依次点击后续目标点，系统自动以最后一个标注的边界线为基准进行连续标注。基线标注（DIMBASELINE，快捷键DBA）
与连续标注类似，但所有标注共享同一条基线，需先完成一个角度标注，输入“DBA”，选择基线后依次标注其他角度。
（图片来源网络，侵删）角度引线标注（LEADER，快捷键LE）
若需添加自定义文本说明，可通过“LE”命令绘制引线，并在引线末端手动输入角度值，操作时输入“LE”，指定起点和转折点，在提示下输入文本内容。标注样式调整（DIMSTYLE，快捷键D）
统一修改角度标注的样式，如箭头大小、文字高度、公差格式等，通过“标注样式管理器”可新建或修改样式，并在“文字”和“主单位”选项卡中调整角度显示格式（如“度/分/秒”或“十进制度数”）。
不同场景下的标注方法
| 标注场景 | 操作步骤 | 适用命令 |
|---|---|---|
| 两直线夹角 | 输入DAN→选第一条直线→选第二条直线→确定标注位置 | DAN |
| 三点角度（如顶点） | 输入DAN→选顶点→选起点→选终点→确定位置 | DAN |
| 圆弧圆心角 | 输入DAN→直接点击圆弧→确定标注位置 | DAN |
| 连续角度标注 | 完成首个角度标注→输入DCO→依次点击后续目标点→按ESC退出 | DAN+DCO |
| 带文本的角度引线 | 输入LE→指定引线起点和转折点→输入文本（如“α=30°”）→按回车 | LE |
常见问题解决
角度标注显示为弧度而非度数
原因：标注样式中的角度格式设置错误。
解决：输入“D”打开标注样式管理器，选择当前样式→“修改”→“主单位”→“角度标注”→“单位格式”改为“十进制度数”或“度/分/秒”。标注位置无法拖动或显示异常
原因：标注对象被锁定或图层被冻结。
解决：检查图层状态（输入“LA”确认图层是否解锁和解冻）；或使用“DIMEDIT”命令（快捷键DED）调整标注文字位置。
相关问答FAQs
Q1：如何快速标注多个相同角度的图形？
A：若多个角度值相同，可使用“复制”（CO）命令复制已有标注，然后通过“DIMEDIT”中的“倾斜（O）”选项调整标注方向，或使用“块（BLOCK）”功能将标注定义为块，插入时统一修改属性值。
Q2：角度标注时如何添加公差？
A：在标注前修改标注样式：输入“D”→选择样式→“修改”→“公差”选项卡→设置公差方式（如“极限偏差”）、输入上下偏差值，完成后再执行DAN命令标注，即可自动带公差显示。
