FPGA招聘试题通常涵盖硬件描述语言、数字逻辑设计、FPGA架构与开发流程、时序分析等多个核心领域，旨在全面考察候选人的理论基础、实践能力和问题解决水平，以下从典型试题类型、知识点分布及能力要求等方面展开详细分析,并结合示例帮助理解。
在硬件描述语言方面，Verilog和VHDL是重点考察对象，试题常涉及代码编写规范、语法细节及设计技巧，要求用Verilog实现一个4位同步计数器，并确保异步复位功能正确，这类题目不仅考察语法掌握程度，还关注代码的可综合性和可读性，状态机设计也是高频考点，包括Moore型与Mealy型状态机的区别、编码方式选择（如one-hot编码 vs 二进制编码）及状态转移图的实现逻辑，设计一个交通灯控制器，需考虑不同状态下的输出信号和转换条件，同时处理异常状态（如紧急车辆通行）。
数字逻辑设计基础试题侧重组合逻辑与时序电路的分析与实现，组合逻辑部分可能要求设计多路选择器、译码器或算术逻辑单元（ALU），并优化资源占用，用最少的逻辑门实现一个8-3优先编码器，时序电路方面，触发器（D触发器、JK触发器等）的特性、建立时间与保持时间的概念、锁存器与触发器的区别等是常见考点，同步设计原则也是重点，如避免亚稳态、跨时钟域处理（握手协议、FIFO）等，分析一个异步复位同步释放电路的工作原理,并说明其必要性。
FPGA架构与开发流程相关试题考察对目标器件的理解和项目经验，开发流程方面，从需求分析、代码编写、功能仿真、综合实现到时序分析的完整流程可能以简答题形式出现，解释综合布局布线阶段的关键步骤及对时序的影响，架构方面，不同厂商FPGA的差异（如Xilinx的7系列与Intel的Cyclone IV）以及内部资源（LUT、DSP、Block RAM、PLL）的应用场景会被涉及，如何利用Block RAM实现双端口RAM,并讨论其与分布式RAM的优缺点。

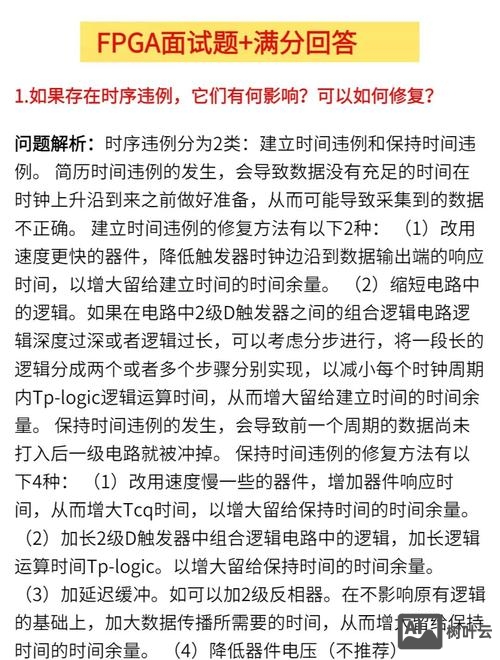

时序分析是FPGA设计的难点，试题常涉及时序约束（SDC文件）的编写、关键路径分析、建立时间与保持时间的违例修复等，给定一个设计在某个时钟频率下无法满足时序要求，提出至少三种优化方案（如流水线、重定时、资源复用），静态时序分析（STA）工具的使用（如TimeQuest）和报告解读能力也可能通过案例分析题进行考察。
实际工程问题解决能力试题通常以开放性问题形式出现，考察候选人的实践经验，如何处理FPGA开发中的电源完整性问题？或说明在高速接口（如DDR、PCIe）设计中需要注意哪些信号完整性问题，这类题目没有标准答案,重点考察问题分析的逻辑性和解决方案的可行性。
以下通过表格总结FPGA招聘试题中常见考点及示例：
| 考点类别 | 常见知识点 | 示例题目 |
|---|---|---|
| 硬件描述语言 | Verilog/VHDL语法、状态机设计、代码风格 | 用Verilog实现带同步复位和使能的8位计数器 |
| 数字逻辑设计 | 组合逻辑电路、时序逻辑电路、同步设计原则 | 设计一个判偶电路，输入为4位二进制码，输出为1当输入中1的个数为偶数 |
| FPGA架构与开发 | 开发流程、内部资源应用、跨时钟域处理 | 说明FPGA开发中“功能仿真”与“时序仿真”的区别及目的 |
| 时序分析 | 时序约束、建立/保持时间、关键路径优化 | 若设计在200MHz时钟下时序不收敛，列举至少三种优化方法 |
| 工程实践能力 | 问题定位、接口设计、低功耗优化 | 如何排查FPGA程序在线调试时出现的逻辑功能异常？ |
相关问答FAQs：
问：在FPGA设计中，如何避免亚稳态问题？
答：亚稳态主要由异步信号输入引起，可通过以下方法降低风险：①使用同步器（两级或多级D触发器）对异步信号进行同步处理；②在跨时钟域数据传输中采用握手协议或FIFO；③尽量降低系统时钟频率，给予亚稳态更多时间恢复；④选择具有较高抗干扰能力的FPGA器件,优化时钟树结构。问：FPGA开发中“综合”与“实现”的区别是什么？
答：综合是将硬件描述语言代码转换为逻辑门级网表的过程，由综合工具（如Synplify）完成，仅关注逻辑功能的正确性；实现则包括综合后的布局布线、时序优化、功耗分析等步骤，由FPGA厂商工具（如Vivado、Quartus）完成，直接映射到具体硬件资源，最终决定设计的时序性能和资源占用，综合是实现的输入,实现是综合的物理化过程。
