CAD伸缩命令操作步骤有哪些？

CAD中的伸缩命令，通常指的是“拉伸”（STRETCH）命令，它是一个用于调整对象长度或移动选定对象的强大工具，与简单的“缩放”（SCALE）命令不同，拉伸命令可以按指定方向和距离拉长或缩短对象，同时保持对象的几何关系，以下将详细介绍CAD拉伸命令的使用方法、操作步骤及注意事项。

拉伸命令的基本概念

拉伸命令主要用于修改对象的形状或位置，它通过选择一个交叉窗口或交叉多边形来定义要拉伸的区域，完全位于选择窗口内的对象会被移动，而与选择窗口边界相交的对象则会被拉伸，在调整矩形长度时，只需选中需要拉伸的边，而无需移动整个矩形；在延长直线时，可以选择直线端点一侧进行延伸,另一侧保持不动。

拉伸命令的启动方式

在CAD中,启动拉伸命令有以下几种常用方法：

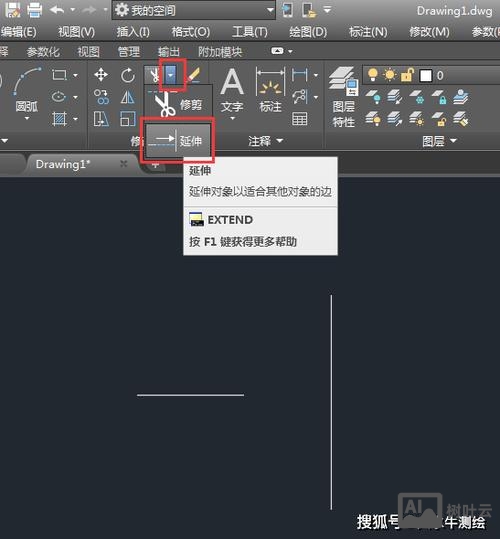

1. 功能区：切换到“常用”选项卡，在“修改”面板中点击“拉伸”按钮（图标为一个箭头指向矩形的图形）。

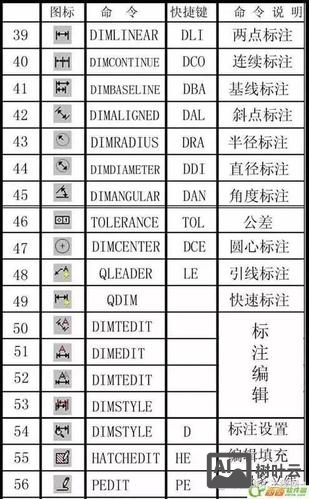

2. 命令行：直接在命令行输入“STRETCH”或快捷键“S”,然后按回车键。
3. 工具栏：在经典模式下，通过“修改”工具栏找到“拉伸”图标。
4. 菜单栏：依次点击“修改”→“拉伸”（部分版本可能需展开子菜单）。

拉伸命令的操作步骤

以拉伸一个矩形为例,具体操作步骤如下：

选择对象

启动拉伸命令后，命令行提示提示：“以交叉窗口或交叉多边形选择要拉伸的对象…”，此时需要使用交叉选择模式（即从右向左拖拽鼠标）来选择对象。

• 交叉窗口选择：点击鼠标右下角并拖拽至左上角，形成一个虚线矩形框，只有与框线相交或完全在框内的对象才会被选中。
• 交叉多边形选择：若需精确选择不规则区域，可在命令行输入“CP”后，绘制一个多边形来包围目标对象。

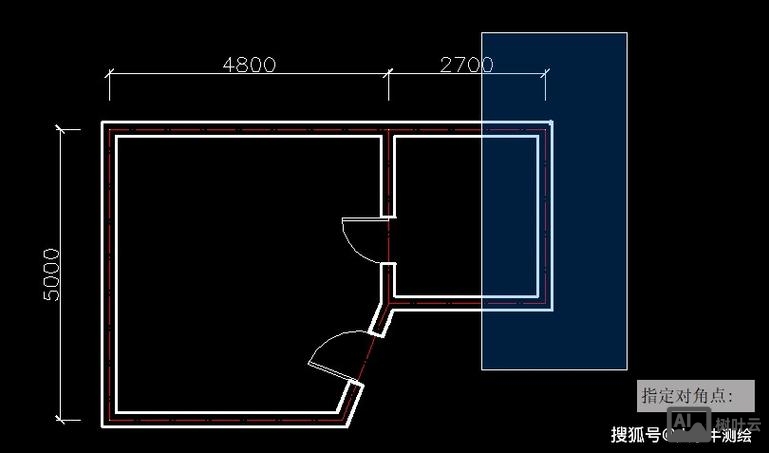

示例：若要将矩形的右侧边向右拉伸20mm，需用交叉窗口选中矩形右侧的边（确保左侧边未被选中），如图1所示（假设矩形左侧边未与选择框相交）。

指定基点和位移

选择对象后，命令行提示：“指定基点或 [位移(D)] <位移>”。

• 指定基点：选择一个参考点（如矩形右下角端点），用于确定拉伸的方向和距离。
• 输入位移：直接输入坐标值（如@20,0）表示沿X轴正方向拉伸20mm。

示例：选择矩形右下角端点作为基点，然后输入@20,0，按回车键，矩形右侧将向右拉伸20mm,左侧保持不变。

完成拉伸

确认位移后，命令行会提示：“指定第二个点或 <使用第一个点作为位移>”，直接按回车键即可完成拉伸操作。

拉伸命令的注意事项

1. 选择对象的关键：必须使用交叉选择模式，若使用窗口选择（从左向右拖拽），则对象会被整体移动而非拉伸。
2. 对象类型限制：拉伸命令对某些对象类型（如圆、椭圆、块、文字等）的拉伸效果有限，拉伸圆时，若圆心在选择框内，圆会整体移动；若圆心在选择框外，圆可能被拉伸为椭圆（取决于CAD版本设置）。
3. 夹点编辑的替代：对于简单对象（如直线、多段线），也可通过选中端点并拖动夹点来实现拉伸，但拉伸命令更适合批量操作或复杂图形。
4. 精确拉伸技巧：结合“极轴追踪”或“对象捕捉”功能，可确保拉伸方向准确（如水平、垂直或沿特定角度拉伸）。

常见问题与解决方法

• 问题1：为什么拉伸时整个图形移动了？
  解答：可能是选择对象时使用了窗口选择（从左向右拖拽）而非交叉选择，需确保从右向左拖拽鼠标，仅选中需要拉伸的部分。

• 问题2：拉伸多段线时，为何部分线段未拉伸？
  解答：多段线需是整体（使用“PEDIT”命令合并），若多段线由多个独立线段组成，需分别选择并拉伸，或先使用“JOIN”命令合并对象。

相关问答FAQs

Q1：拉伸命令与缩放命令（SCALE）有何区别？
A1：拉伸命令用于沿单一方向拉长或缩短对象，改变对象的长度或位置，同时保持部分几何关系；而缩放命令则是等比例放大或缩小对象，整体改变尺寸，不涉及位置移动，拉伸可调整矩形的宽度而不改变高度,而缩放会使矩形的宽度和高度按相同比例变化。

Q2：如何快速拉伸多个对象？
A2：可通过以下步骤快速批量拉伸：

1. 输入“STRETCH”命令，使用交叉窗口选择所有需要拉伸的对象；
2. 指定基点（如一个角点）；
3. 输入位移值（如@50,0）或直接用鼠标拖拽至目标位置；
4. 按回车确认，注意确保选择框仅包含需要拉伸的部分,避免选中不需要移动的对象。
