CAD路径命令行如何高效操作？

在CAD软件中,路径命令行是高效绘制和编辑复杂曲线的重要工具，尤其适用于需要精确控制路径形状的场景，通过命令行输入特定指令，用户可以快速生成直线、圆弧、多段线等基本路径，或通过参数化设计创建复杂的几何图形，以下将详细解析CAD路径命令行的核心功能、操作方法及实用技巧。

基础路径绘制命令

1. 直线（LINE/L）
   用于绘制连续直线段，输入命令后需依次指定起点和终点。
   L → 指定第一点 → 指定下一点 → 按 Enter 结束
   可通过输入相对坐标（如 @10,5）或极坐标（如 @10<45）精确控制方向和距离。

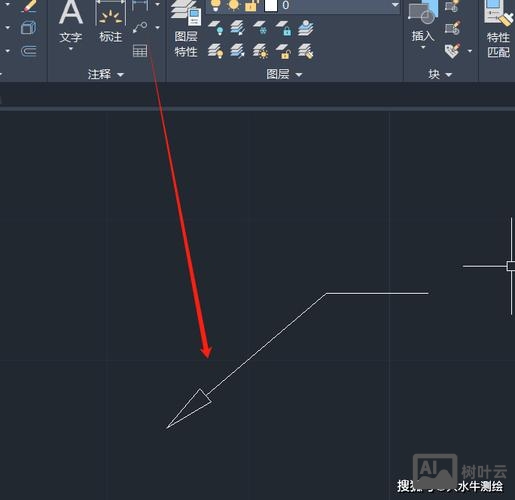

2. 多段线（PLINE/PL）
   支持直线与圆弧的组合绘制，且可统一设置线宽，关键参数包括：

   • 圆弧（A）：切换至圆弧模式，可指定半径、角度或方向。
   • 闭合（C）：自动连接起点与终点形成封闭图形。
   • 宽度（W）：设置起点和终点的线宽，适用于绘制箭头或渐变线条。

3. 圆弧（ARC/A）
   提供多种绘制方式，如通过三点、起点-圆心-端点等。
   A → 指定起点 → 指定圆心 → 指定端点
   输入 A 后，可通过命令选项（如 CE 圆心、R 半径）灵活调整。

高级路径编辑命令

1. 偏移（OFFSET/O）
   创建与原路径平行的新路径，可设置偏移距离。
   O → 输入距离 → 选择对象 → 指定偏移方向
   适用于生成等距轮廓线，如道路边线或管道壁厚。


   （图片来源网络，侵删）

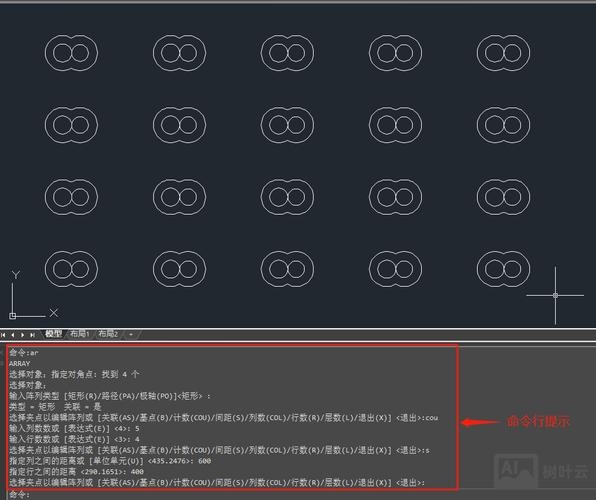

2. 阵列（ARRAY/AR）
   将路径沿环形或矩形路径复制，例如环形阵列：
   AR → 选择对象 → 选择“极轴” → 指定中心点 → 输入项目数量 → 填充角度
   可通过“路径阵列”选项沿曲线分布对象。

3. 修剪（TRIM/TR）
   精简路径交叉部分，操作步骤：
   TR → 选择剪切边 → 选择要修剪的对象
   结合 F 选项可快速修剪多个区域。

参数化与动态路径

1. 约束（GEOMCONSTRAINT/GC）
   通过几何关系（如相切、平行）固定路径形态。
   GC → 选择“相切” → 依次选择两条曲线
   修改约束对象时，路径会自动更新，适用于参数化设计。

2. 样条曲线（SPLINE/SPL）
   通过控制点生成平滑曲线，支持拟合公差调整。
   SPL → 指定控制点 → 输入R进行拟合 → 按 Enter 结束
   适用于绘制地形轮廓或流线型路径。


   （图片来源网络，侵删）

命令行输入技巧

1. 快捷键与别名
   常用命令可通过简化别名输入（如 L 代替 LINE），用户可通过 ACAD.PGP 文件自定义快捷键。

2. 动态输入（DYN）
   启用动态输入后，命令行提示会直接显示在光标附近，减少视线切换，可通过 F12 键开关。

3. 脚本与自动化
   将重复操作录制为脚本（.SCR 文件），通过 SCRIPT 命令批量执行。
   LINE 0,0 10,0 LINE 10,0 10,10
   可结合 REPEAT 命令循环执行。

常见问题与解决方案

相关问答FAQs

Q1: 如何通过命令行快速绘制闭合多段线？
A1: 使用 PLINE 命令时，在指定最后一个点后输入 C（闭合）即可自动连接起点。
PL → 指定起点 → 指定下一点 → 输入C` 若需设置线宽，可在输入C前先通过W` 选项调整。

Q2: 路径命令行中如何输入相对极坐标？
A2: 相对极坐标格式为 @距离<角度，例如从当前点绘制一条长度为20、角度为30度的线段：
L → 输入@20<30→ 按 Enter
角度以X轴正方向为0度，逆时针旋转为正值。
