CAD制图命令是计算机辅助设计的核心,掌握常用命令的使用方法能显著提升绘图效率，以下从基础操作、绘图命令、编辑命令、显示控制及高级应用五个维度，详细解析CAD制图命令的使用技巧。

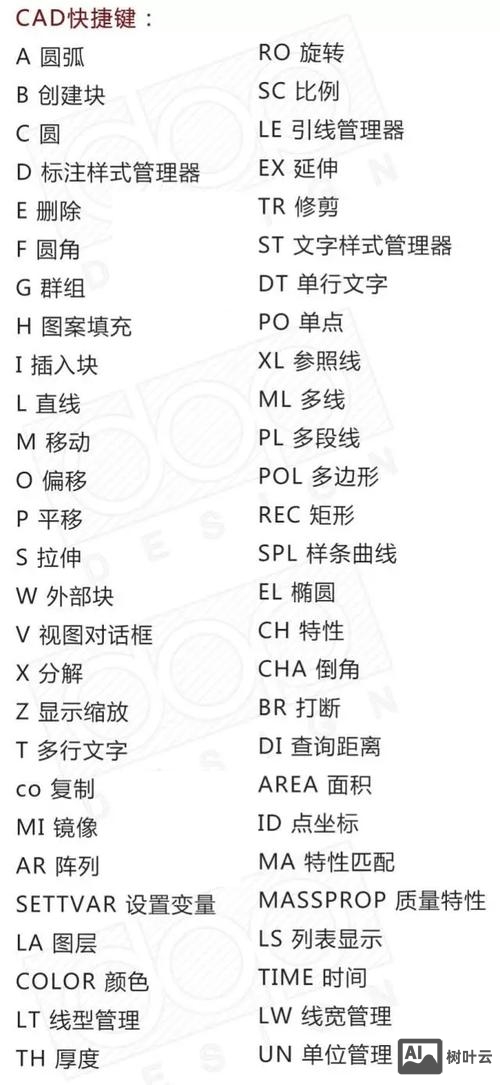

（图片来源网络，侵删）
基础操作命令
CAD的基础操作是绘图的前提,包括文件管理、命令输入及对象选择。
- 文件操作：
NEW（新建文件，可选择模板）、OPEN（打开已有文件，支持多种格式）、SAVE（保存文件，快捷键Ctrl+S）、SAVEAS（另存为，可切换版本或格式）。 - 命令输入：主要有三种方式：①鼠标点击功能区按钮；②键盘输入命令全称（如
LINE）或简化命令（如L）；③使用命令行历史记录按回车键重复执行。 - 对象选择：
SELECT（空格键激活选择模式），常用选择方式包括：①单选（点击对象）；②窗口选择（从左到右拖拽，仅选完全在框内的对象）；③窗交选择（从右到左拖拽，选与框相交的对象）；④栏选（输入F后绘制折线，穿过的对象被选中）。
常用绘图命令
绘图命令是创建图形的基础,需掌握其参数输入逻辑。
- 直线类：
LINE（L）绘制直线，需指定起点和终点，输入C可闭合图形；PLINE（PL）绘制多段线，可设置线宽，支持直线与圆弧切换；XLINE（XL）绘制构造线，用于辅助定位。 - 圆与弧：
CIRCLE（C）绘制圆，提供圆心半径（CR）、两点（2P）、三点（3P）等选项；ARC（A）绘制圆弧，默认通过三点绘制，可结合START,CENTER,END参数精确控制。 - 多边形类：
RECTANG（REC）绘制矩形，输入D可设置长宽；POLYGON（POL）绘制正多边形，需指定边数（3-1024）和内接/外切方式。 - 填充与文字：
HATCH（H）创建图案填充，需选择封闭区域并设置比例、角度；MTEXT（MT）添加多行文字，可编辑字体、高度及段落格式。
核心编辑命令

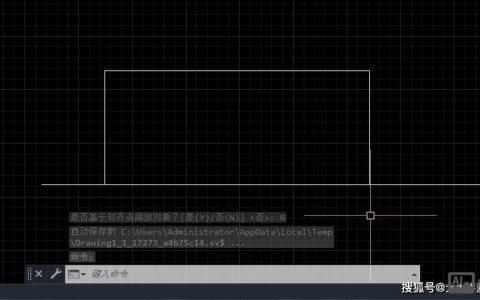

编辑命令用于修改已有图形,是提高绘图精度的关键。
- 修改类：
ERASE（E）删除对象，可先选对象再执行命令，或先执行命令再选对象；OFFSET（O）偏移复制对象，可设置距离，适用于平行线、同心圆等；TRIM（TR）修剪对象，需先选择剪切边界，再点击要修剪的部分；EXTEND（EX）延伸对象，选择边界后点击需延伸的对象。 - 变换类：
MOVE（M）移动对象，指定基点和位移点；ROTATE（RO）旋转对象，需指定基点和旋转角度；SCALE（SC）缩放对象，输入比例因子或参照长度；STRETCH（S）拉伸对象，需用交叉窗口选择部分对象，再指定位移点。 - 阵列与镜像：
ARRAY（AR）创建阵列，分为矩形阵列（设置行数、列数、间距）和极轴阵列（设置中心点、项目数、填充角度）；MIRROR（MI）镜像对象，需指定镜像线，可选择删除源对象。
显示控制命令
显示命令用于调整视图,方便观察和编辑复杂图形。

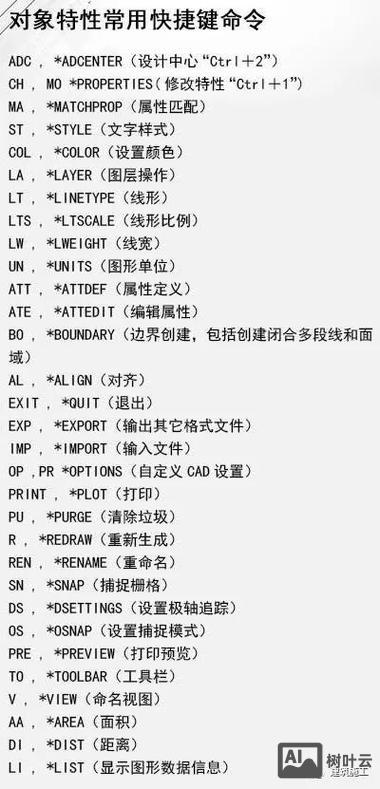

（图片来源网络，侵删）
- 视图缩放：
ZOOM（Z）是核心命令，常用选项包括：W（窗口缩放，框选区域放大）、P（上一个视图，返回上一状态）、E（范围缩放，最大化显示所有对象）、D（动态缩放，实时调整视图）。 - 平移与鸟瞰：
PAN（P或鼠标中键拖拽）平移视图，不改变图形比例；DSVIEWER（AV）打开鸟瞰视图，可全局缩放和平移。 - 视口管理：
VPORTS创建多个视口，用于同时显示不同视图（如主视图、俯视图），可在模型空间和布局空间切换。
高级应用命令
高级命令适用于复杂绘图和标准化设计。
- 图层管理：
LAYER（LA）打开图层特性管理器，可创建图层、设置颜色、线型、线宽，并控制图层显示（冻结/锁定/关闭），合理使用图层能大幅提升图形可读性。 - 块与属性：
BLOCK（B）创建内部块，将图形定义为可复用单元；WBLOCK（W）创建外部块，保存为独立文件；ATTDEF（ATT）定义块属性，如编号、名称等，插入块时可动态编辑属性值。 - 尺寸标注：
DIMLINEAR（DLI）线性标注，标注水平或垂直距离；DIMDIAMETER（DDI）直径标注；DIMANGULAR（DAN）角度标注，标注前需通过DIMSTYLE（D）设置标注样式（箭头大小、文字高度等）。 - 查询工具：
DIST（DI）查询两点间距离；AREA（AA）计算封闭区域面积；LIST（LI）显示对象的详细信息（图层、坐标、几何特性）。
命令使用技巧总结
- 快捷键定制：通过
OPTIONS（OP）>“文件”>“支持文件搜索路径”中的acad.pgp文件，可自定义简化命令（如将COPY改为CP）。 - 动态输入：按F8切换正交模式（绘制水平/垂直线），F10切换极轴追踪（按角度对齐）。
- 命令重复：在命令行按回车键或空格键可重复执行上一命令；输入
MULTIPLE可连续执行命令（如MULTIPLE CIRCLE）。 - 对象捕捉：右键状态栏“对象捕捉”>“设置”，开启端点、中点、圆心等捕捉，确保绘图精度。
相关问答FAQs
Q1：如何快速绘制多个相同间距的平行线？
A：使用OFFSET命令（输入O），设置偏移距离后选择源对象，在指定侧点击即可生成平行线，若需多条平行线，可连续点击；或使用ARRAY命令的矩形阵列，设置“列数”为2，“列间距”为偏移距离，选择源对象后阵列生成。
Q2：CAD中图形显示模糊怎么办？
A：可能是显示分辨率问题，尝试以下方法：①输入REGEN（RE）重生成图形，刷新显示；②输入VIEWRES，将“圆和圆弧的平滑度”调高（默认1000，最大20000）；③检查“选项”>“显示”>“显示精度”，提高“圆弧和圆的平滑度”值；④若使用布局空间，检查视口比例是否匹配图形尺寸。
（图片来源网络，侵删）
