在CAD软件中,标注命令是工程制图中不可或缺的工具，用于准确传达图形对象的尺寸、位置、角度等关键信息，掌握标注命令的使用方法，能够显著提升绘图效率和图纸规范性，CAD中的标注命令种类丰富，主要包括线性标注、对齐标注、半径标注、直径标注、角度标注、基线标注、连续标注、坐标标注、公差标注等，每种命令都有其特定的应用场景和使用技巧。
线性标注是最基础的标注类型,用于标注水平或垂直方向的尺寸长度，通过执行“DIMLINEAR”命令，用户可以指定第一条和第二条尺寸界线的原点，然后拖动鼠标确定尺寸线位置，系统会自动测量并显示两点间的水平或垂直距离，对齐标注则适用于标注倾斜对象的尺寸，执行“DIMALIGNED”命令后，尺寸线将与两个标注原点之间的连线平行，能够真实反映倾斜对象的实际长度，这在标注斜线或斜面时尤为重要。

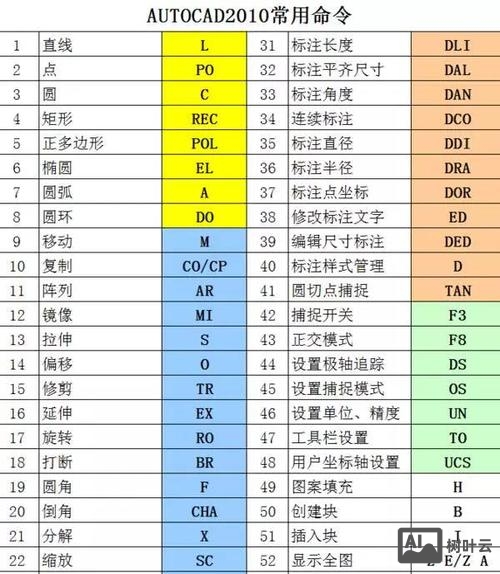

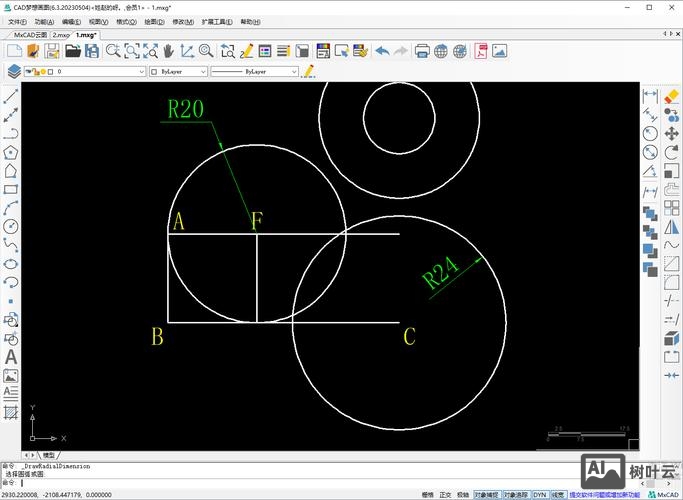

对于圆弧和圆的标注,半径标注和直径标注是常用工具，执行“DIMRADIUS”或“DIMDIAMETER”命令后，只需选择圆弧或圆，系统会自动生成半径或直径尺寸线，并通过拖动鼠标调整尺寸文本和尺寸线的位置，角度标注用于标注两条非平行直线、圆弧或三点之间的角度，执行“DIMANGULAR”命令后，依次选择角的两条边或三个点，即可生成角度尺寸文本，通常以度、分、秒的形式显示。
基线标注和连续标注适用于需要标注多个相关尺寸的场景,基线标注以第一个标注的尺寸界线为基准，所有后续标注共享该基准线，执行“DIMBASELINE”命令前需先创建一个线性、角度或坐标标注作为基础，连续标注则以前一个标注的第二条尺寸界线为起点，依次生成连续的尺寸链，常用于标注阶梯轴或墙体等分段对象的长度，执行“DIMCONTINUE”命令前同样需要先创建一个基础标注。

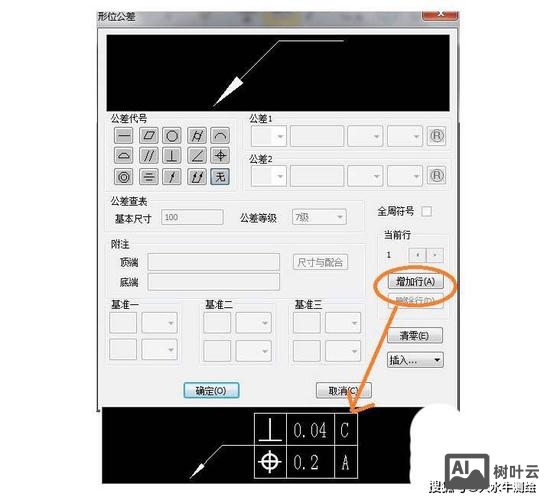

坐标标注用于标注点相对于坐标原点的位置,执行“DIMORDINATE”命令后，选择要标注的点，系统会自动生成X轴或Y轴方向的坐标值，适用于需要精确定位的机械零件或建筑布局，公差标注包括尺寸公差和形位公差，通过“DIMSTYLE”命令可以设置公差类型、偏差值和显示方式，确保零件的加工精度符合设计要求。
在使用标注命令时,合理设置标注样式至关重要，通过“DIMSTYLE”命令可以调整标注文本的高度、箭头样式、尺寸线间距、公差格式等参数，使标注符合行业或企业标准，在机械制图中，通常需要隐藏尺寸界线，而建筑制图则要求显示完整的尺寸界线和箭头，利用“编辑标注”命令（DIMEDIT）和“标注文字编辑”命令（DIMTEDIT）可以修改标注文本内容、位置和角度，解决标注重叠或显示异常的问题。
在实际绘图过程中,标注的布局和可读性直接影响图纸的理解效率，建议将尺寸标注放置在图形轮廓线外侧，避免与线条交叉；对于密集的标注区域，可以使用“标注打断”命令（DIMBREAK）去除尺寸线与对象轮廓线的交叉部分，保持图形清晰，CAD的“快速标注”功能（QDIM）支持一次性选择多个对象，快速生成线性、连续、基线等类型的标注，大幅简化复杂图形的标注流程。
为了提升标注效率,用户还可以通过创建标注样式替代（替代样式）临时修改标注参数，而无需更改全局标注样式，在标注隐藏线或细部结构时，可以临时调整箭头大小或文本偏移量，标注完成后删除替代样式即可恢复默认设置，对于批量标注，利用“属性提取”或“表格”功能将标注数据导出为清单，可实现设计与数据管理的无缝衔接。
相关问答FAQs：
Q1：如何修改标注箭头的样式？
A1：通过执行“DIMSTYLE”命令打开标注样式管理器，选择当前样式或新建样式，在“符号和箭头”选项卡中可以修改箭头类型（如实心闭合、建筑标记、倾斜等）、箭头大小和尺寸线样式，修改后点击“确定”应用，所有使用该样式的标注将自动更新。
Q2：标注时如何显示单位前缀或后缀？
A2：在“标注样式管理器”中选中目标样式，点击“修改”进入“主单位”选项卡，在“前缀”或“后缀”文本框中输入需要添加的符号或文字，Φ”表示直径，“mm”表示毫米，设置完成后，新创建的标注将自动显示前缀或后缀，但需注意前缀会覆盖直径标注的自动符号。
