CAD命令SU怎么用？快速掌握操作技巧

在CAD软件中，SU命令是“ subtract”的缩写，主要用于三维建模中的布尔运算，具体功能是从一个或多个实体中减去另一个实体，从而生成新的复合实体，这一命令在机械设计、建筑建模等领域应用广泛，能够帮助用户快速创建复杂的空心结构或去除不需要的部分，以下是SU命令的详细使用方法、注意事项及实际应用场景。

SU命令的基本使用步骤

1. 准备操作对象
   SU命令需要两个或多个三维实体作为操作对象，包括基本几何体（如长方体、球体、圆柱体等）或通过拉伸、旋转等方式生成的复杂实体，确保这些实体在空间中存在重叠或相交部分，否则减法操作后无实际效果，从一个大长方体中减去一个小长方体,需确保两者有重叠区域。

2. 启动SU命令
   在CAD命令行输入“SU”或“SUBTRACT”，按回车键确认，也可通过功能区“三维建模”选项卡下的“布尔”工具栏，点击“差集”按钮启动命令。

3. 选择被减实体
   命令行提示“选择要从中减去的实体、曲面和区域…”，此时需选择目标主体（即被减去的对象），若要从大长方体中减去小长方体，则先选中大长方体,按回车键确认。

4. 选择减去的实体
   命令行继续提示“选择要减去的实体、曲面和区域…”，此时需选择要去除的部分（如小长方体），若需选择多个实体，可按住Ctrl键逐个点击,选择完成后按回车键。


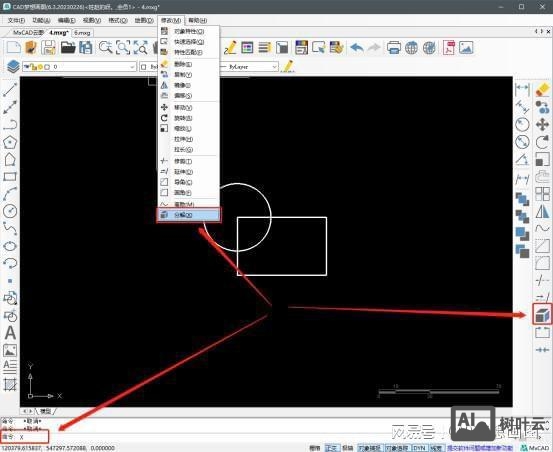

   （图片来源网络，侵删）

5. 完成操作
   系统自动计算并生成新的实体，原被减实体中与减去实体重叠的部分将被删除，若操作成功，新实体将自动替代原被减实体；若未生成新实体，需检查实体是否为三维对象、是否存在重叠区域。

SU命令的参数与选项

• 选择集控制：在选择对象时，可通过命令行的“上一个”“放弃”等选项调整选择，输入“L”可重新选择上一个对象，输入“U”可撤销上一步选择。
• 嵌套布尔运算：SU命令支持嵌套使用，即对已进行布尔运算的复合实体再次执行减法操作，先从大长方体减去圆柱体,再从结果中减去球体。
• 实体类型限制：SU命令仅适用于实体（Solid），不适用于线框、曲面或二维区域，若需对二维图形进行差集运算，需使用“REGION”命令将其转换为面域后再操作。

实际应用场景示例

示例1：创建带孔洞的机械零件

1. 绘制一个长方体作为零件主体，使用“BOX”命令设置尺寸为100×50×30。
2. 在长方体上方绘制一个圆柱体作为孔洞，使用“CYLINDER”命令设置半径10、高度35（确保穿透长方体）。
3. 输入“SU”命令，先选中长方体（被减实体），再选中圆柱体（减去实体）,按回车键生成带孔洞的长方体。

示例2：建筑中的墙体开窗

1. 使用“POLYLINE”绘制墙体轮廓，通过“EXTRUDE”命令拉伸为三维实体。
2. 在墙体位置绘制一个长方体作为窗户模型。
3. 执行SU命令，选中墙体作为被减实体，窗户模型作为减去实体,完成墙体开窗操作。

SU命令的注意事项

1. 实体有效性检查：操作前需确保对象为三维实体，可通过“PROPERTIES”命令查看对象类型，若显示为“曲面”或“网格”，需通过“CONVTOSOLID”命令转换。
2. 重叠区域要求：减去实体必须与被减实体存在空间重叠，否则操作后无变化，两个分离的长方体执行SU命令,结果仍为两个独立实体。
3. 视觉显示问题：若减法操作后实体显示异常，可能是视图方向问题，可通过“VSCURRENT”命令切换到“真实视觉样式”或“三维隐藏”模式查看。
4. 图层管理：建议在不同图层绘制被减实体和减去实体,便于操作后选择性隐藏或删除对象。

常见错误与解决方法

SU命令的高级技巧

1. 结合其他布尔运算：SU命令可与“并集（UNION）”“交集（INTERSECT）”配合使用，先通过UNION合并多个实体,再使用SU去除多余部分。
2. 动态观察结果：执行SU命令后，使用“3DORBIT”命令旋转视图，检查减法效果是否符合预期,避免内部结构错误。
3. 参数化设计：在CAD中通过约束关系绘制实体，使SU命令后的模型可随参数调整动态更新,提高设计效率。

相关问答FAQs

问题1：SU命令是否可以对曲面进行操作？
解答：不可以，SU命令仅支持三维实体（Solid），不支持曲面、网格或二维对象，若需对曲面进行差集运算，需先将曲面通过“THICKEN”命令转换为实体，或使用“SURFTRIM”命令进行修剪。

问题2：执行SU命令后，如何恢复被减实体？
解答：SU命令是永久性操作，无法直接撤销，但可通过以下方法补救：

1. 若操作前已保存文件，使用“U”命令或输入“UNDO”回退到操作前状态；
2. 若未保存，可尝试通过“SELECTSIMILAR”命令选择原实体并重新绘制；
3. 对于重要模型,建议执行SU命令前备份文件或创建副本。
