CAD命令如何快速上手？

要有效使用CAD的命令,首先需要理解其基本操作逻辑和核心功能，通过系统学习和实践逐步掌握常用命令的组合应用，以下是详细的使用方法和技巧：

命令输入的基本方式

CAD命令的输入主要有四种方式,每种方式适用于不同场景：

1. 键盘输入：直接在命令行输入命令全称或快捷键（如输入“LINE”或“L”绘制直线），这是最高效的方式，适合熟练用户，命令不区分大小写，且支持自动补全（输入“LI”后按Tab键可补全为“LINE”）。
2. 功能区点击：通过顶部选项卡（如“常用”“插入”）或面板（如“绘图”“修改”）中的图标按钮点击调用命令，界面直观，适合初学者。
3. 工具栏调用：在经典工作空间中，通过左侧或右侧的浮动工具栏点击命令，可自定义工具栏显示的命令。
4. 右键菜单：在绘图区右键，通过“最近使用的命令”或“选择集”快速调用常用命令，适合临时切换操作。

核心命令的分类与应用

CAD命令按功能可分为绘图、修改、标注、辅助四大类，每类包含高频操作命令：

绘图类命令

用于创建基本图形元素,是绘图的基础：

• 直线（L）：指定起点和终点绘制直线，支持输入相对坐标（如@100,0）或极坐标（如@50<30）。
• 圆（C）：提供圆心、半径（直径）、两点、三点等六种绘制方式，常用“相切、相切、半径”绘制连接圆。
• 矩形（REC）：通过指定对角点或输入长度、宽度绘制，支持倒角（C）和圆角（F）参数设置。
• 多段线（PL）：可绘制连续的直线和圆弧，统一设置线宽，适合绘制复杂轮廓（如箭头、带宽度的线）。
• 图案填充（H）：为封闭区域添加剖面线，需选择填充图案（如ANSI31）、比例和角度，注意“孤岛检测”选项的设置。

修改类命令

用于编辑和调整已有图形,提高绘图效率：

• 移动（M）：选择对象后指定基点和位移点，或直接输入位移值（如@50,0）。
• 旋转（RO）：指定基点和旋转角度，可输入角度值或拖动鼠标动态调整，选择“复制”选项可保留原对象。
• 修剪（TR）：需先选择剪切边界，再点击要修剪的对象，按住Shift键可延伸对象。
• 延伸（EX）：与修剪类似，选择边界后点击需延伸的对象，适用于未闭合的图形。
• 偏移（O）：通过指定距离或点创建平行对象，可生成多段线的同心缩放版本，常用于绘制墙体、道路等。

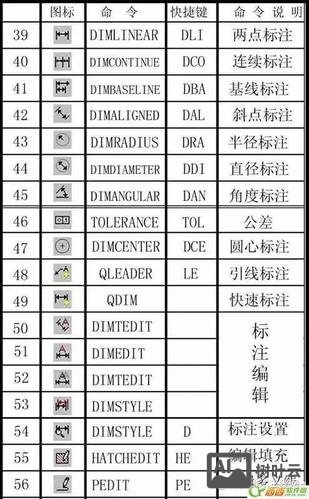

标注类命令

用于尺寸和注释标注,确保图纸的可读性：

• 线性标注（DLI）：标注水平或垂直方向的尺寸，需指定延伸线原点和尺寸线位置。
• 对齐标注（DAL）：标注倾斜对象的实际长度，自动适应角度。
• 半径/直径标注（DRA/DDI）：标注圆或圆弧的半径或直径，需选择“文字水平”选项以避免文字颠倒。
• 多重引线（MLEADER）：创建带箭头的注释引线，可统一设置引线样式和文字格式。

辅助类命令

提升绘图精度和效率,是专业绘图的必备工具：

• 对象捕捉（F3）：开启后自动捕捉端点、中点、圆心等关键点，右键设置可捕捉的类型。
• 极轴追踪（F10）：按设定角度增量显示追踪线，配合“对象追踪”（F11）实现斜线绘制。
• 图层（LA）：通过图层管理不同类型的对象（如墙体、家具、标注），可设置颜色、线型和冻结状态。
• 块定义（B）：将常用图形（如门窗、符号）创建为块，插入时统一缩放和旋转，减少重复绘图。

命令的高级应用技巧

1. 命令行参数设置：多数命令支持参数选项，如绘制矩形时输入“C”可设置倒角距离，输入“F”可设置圆角半径，命令行会实时提示可选参数。
2. 选择对象的技巧：使用“窗口选择”（从左到右拖动）框选完全在窗口内的对象，“窗交选择”（从右到左拖动）选择与窗口相交的对象，输入“ALL”可选择全部对象，“L”可选择上一个对象。
3. 动态输入（DYN）：开启状态栏的“动态输入”后，光标附近会显示命令提示和坐标输入框，减少视线切换，适合绘制过程中实时调整参数。
4. 自定义快捷键：通过“OP”命令打开“选项”对话框，在“文件”选项卡中找到“快捷键自定义”，可为常用命令设置个人习惯的快捷键（如将“修剪”设为“TR”）。

命令使用中的常见问题及解决

1. 命令无响应或误操作：按“Esc”键可中断当前命令，若命令卡死，输入“UNDO”（U）可撤销上一步操作，或通过“文件”-“修复”处理损坏的文件。
2. 对象无法选中：检查是否处于“冻结”或“锁定”图层，或输入“SELECT”命令后使用“WP”（多边形窗口）选择复杂区域。

相关问答FAQs

Q1：如何快速重复上一个命令？
A：在CAD中，直接按“Enter”键或空格键可重复执行上一个命令，例如绘制完一条直线后按Enter，会继续启动直线命令，无需重新输入“L”，在绘图区右键选择“重复[命令名]”也可实现。

Q2：如何让多个对象对齐到同一位置？
A：使用“对齐（AL）”命令，选择需要对齐的对象后，指定源对象的1-3个点和目标对象的对应点，系统会自动缩放和旋转对象使其对齐，也可通过“移动（M）”配合“对象捕捉”功能，将对象的关键点（如端点、圆心）拖动到目标位置。
