CAD炸开命令怎么用？快速掌握操作技巧！

在CAD软件中，“炸开”命令是一个基础且高频使用的工具，其正式名称为“explode”，主要用于将复合对象分解为多个独立的单一对象或更低级别的对象，通过炸开命令，用户可以方便地编辑图形中的特定部分，例如修改块、多段线或尺寸标注的细节，下面将详细介绍CAD炸开命令的使用方法、适用对象、操作步骤及注意事项,帮助用户全面掌握这一功能。

炸开命令的基本概念

炸开命令的核心作用是“分解”，即打破对象的组合结构，使其回归到最基本的元素状态，一个由多条直线组成的“多段线”被炸开后，会变成独立的直线对象；一个“块”被炸开后，会分解为其创建时的原始对象集合，需要注意的是，并非所有对象都能被炸开，部分CAD对象可能需要多次炸开才能完全分解,或者需要结合其他命令进行编辑。

适用炸开命令的对象类型

CAD中的对象种类繁多，但并非所有对象都支持炸开操作,以下是常见可炸开对象及其分解结果的说明：

炸开命令的操作步骤

不同版本的CAD软件（如AutoCAD、浩辰CAD等）操作流程基本一致,以下是通用步骤：

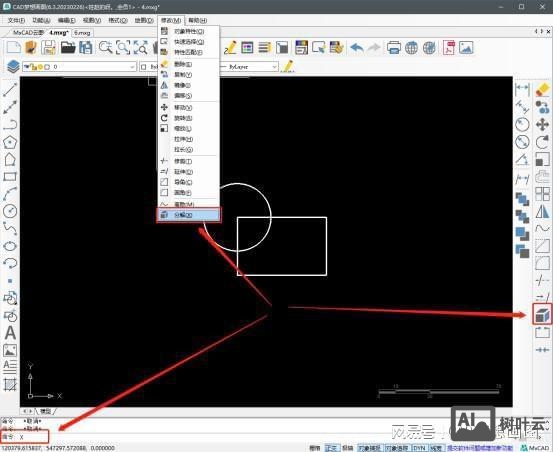

1. 启动炸开命令


   （图片来源网络，侵删）
   • 在命令行输入“explode”或“X”，按回车键确认。
   • 点击“常用”选项卡中“修改”面板的“炸开”按钮（图标为一个爆炸图形）。
   • 使用快捷键“X+空格键”（需在命令行设置快捷键）。

2. 选择要炸开的对象
   命令行提示“选择对象：”时，用户可以通过以下方式选择目标：

   • 单击选择单个对象。
   • 框选多个对象（从左到右框选为窗口选择，仅选中完全在框内的对象；从右到左框选为窗交选择，选中框内及与框边相交的对象）。
   • 输入“all”选中当前图纸中的所有对象（慎用，可能炸开不需要编辑的对象）。

3. 确认炸开操作
   选择对象后，按回车键或空格键确认，CAD自动执行炸开操作，无需额外设置参数，炸开完成后，对象外观可能无明显变化,但实际已分解为独立元素。

炸开命令的高级技巧与注意事项

1. 嵌套对象的分解
   若块或多段线中嵌套了其他块，需多次执行炸开命令，一个包含块的矩形多段线，第一次炸开将矩形分解为直线，第二次炸开才能分解嵌套的块，用户可通过命令行“分解”选项中的“级别”参数指定分解深度（如输入“3”表示最多分解3层嵌套）。

2. 炸开后的对象特性变化


   （图片来源网络，侵删）
   • 颜色和线型：炸开后，对象可能继承原始块的图层特性，而非当前图层设置。
   • 几何特性：带宽度的多段线炸开后，宽度属性消失，变为普通直线；填充图案炸开后，与边界的关联性丢失，需重新编辑。
   • 文字对象：单行文字炸开后变为无意义的字符，无法编辑,因此通常不建议炸开文字。

3. 炸开命令的局限性

   • 部分CAD对象（如外部参照、视口、组对象）无法直接炸开，需先通过“绑定”或“分解”命令转换类型。

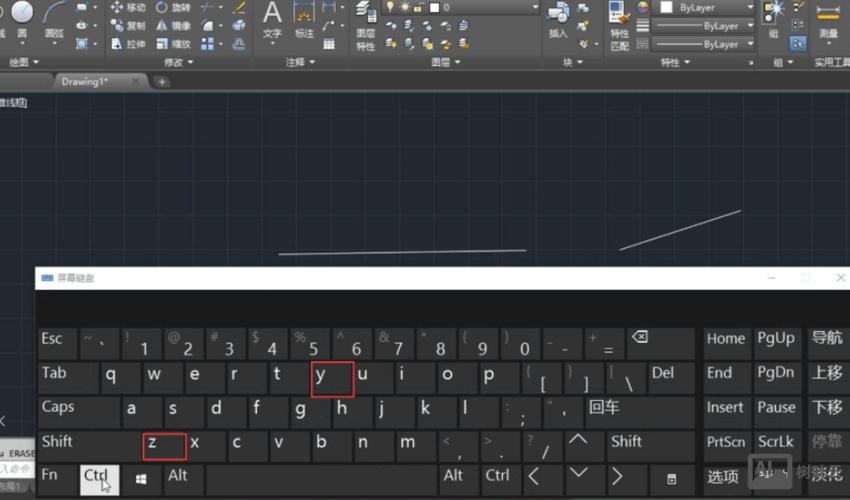

   • 炸开操作不可逆，建议在炸开前备份文件或使用“放弃”（Ctrl+Z）功能。

4. 批量炸开的效率优化
   若需炸开大量对象，可先通过“快速选择”工具（输入“qselect”）筛选特定类型的对象（如所有块），再统一执行炸开命令,避免逐个选择。

炸开命令的典型应用场景

1. 编辑块中的局部元素
   当需要修改块内的某条直线或圆时，需先将块炸开，编辑后再重新定义为块。
2. 修改复杂图形的细节
   将带圆角的多段线炸开后，可单独调整圆弧段的半径或删除某一段。
3. 提取填充图案的线条
   炸开填充图案后，可单独移动或删除其中的线条,用于图案修改或导出。

相关问答FAQs

问题1：为什么炸开块后，部分对象仍然无法编辑？
解答：这可能是因为块中嵌套了其他块或复杂对象（如多段线、尺寸标注），此时需要多次执行炸开命令，直到所有对象分解为最基本的直线、圆等元素，若块被定义为“统一”或“超级块”，需先通过“分解”命令解除其特殊属性。

问题2：炸开文字对象后出现乱码，如何恢复？
解答：单行文字（Text）炸开后会被分解为ASCII字符，无法直接恢复，若误炸，可通过“放弃”（Ctrl+Z）撤销操作；若无法撤销，需重新输入文字，对于多行文字（Mtext），炸开后会分解为多个单行文字，可通过“合并”命令（输入“join”）尝试合并，但格式可能丢失，建议避免炸开文字对象，改用“双击编辑”或“特性”面板（Ctrl+1）修改内容。
