CAD打印命令是什么？

在CAD软件中,打印命令是连接数字设计与物理输出桥梁的核心功能，通过该命令可将绘制好的图形文件输出为纸质图纸或电子文件，不同CAD软件（如AutoCAD、中望CAD、浩辰CAD等）的打印命令名称和操作路径略有差异，但核心逻辑和功能模块高度相似，以最常用的AutoCAD为例，打印命令的调用方式主要有四种：一是通过命令行输入“PLOT”或“PRINT”后按回车键；二是点击快速访问工具栏中的“打印”按钮（图标通常为打印机形状）；三是通过菜单栏“文件”选项下的“打印”命令；四是使用快捷键“Ctrl+P”，这是最高效的调用方式，无论通过哪种路径，执行后都会弹出“打印-模型”或“打印-布局”对话框，这是打印设置的核心界面。

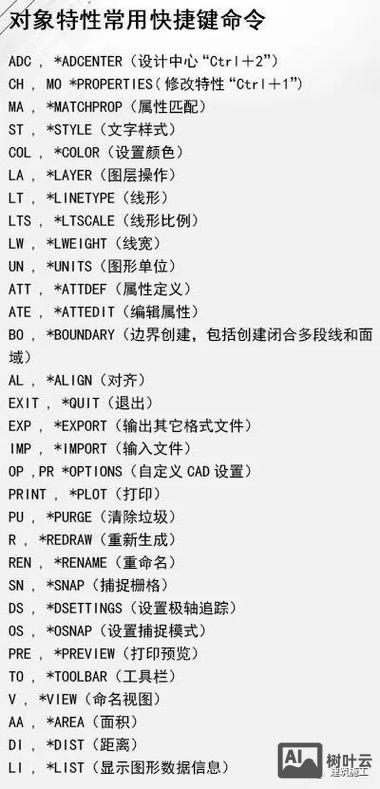

（图片来源网络，侵删）

打印对话框包含多个关键设置区域,直接影响输出图纸的最终效果，首先是“打印机/绘图仪”区域，用于选择输出设备，若本地连接了物理打印机，可直接选择设备型号；若需输出为PDF或JPG等电子文件，则需选择“DWG To PDF.pc3”等虚拟打印机，值得注意的是，不同虚拟打印机支持的格式和参数不同，DWG To PDF.pc3”可生成高质量PDF，而“PublishToWeb JPG.pc3”则适合输出为JPG图片，右侧的“位置”下拉框可显示打印机的具体信息，如端口或保存路径，确保输出目标正确。

接下来是“图纸尺寸”区域，用于设置输出纸张的大小，CAD内置了多种标准图纸尺寸，如A4（210×297mm）、A3（297×420mm）、A2（420×594mm）等，用户也可根据需求选择“自定义”尺寸，输入宽度和高度数值，选择图纸尺寸时需注意与图形比例匹配，例如1:100的平面图通常选用A1或A2图纸，避免图形过大或过小，右侧的“打印区域”是控制输出范围的关键，包含“显示”“窗口”“图形界限”“布局”四种选项。“显示”指当前屏幕显示的内容，“窗口”允许用户通过鼠标框选具体输出区域（最常用），“图形界限”输出整个绘图区域，“布局”则仅针对布局空间有效。

“打印偏移”区域用于调整图形在纸张上的位置，默认“居中打印”可使图形自动居中，勾选后“X”和“Y”偏移量通常为0，若需手动调整位置，可取消勾选并输入具体偏移值，例如将图形向右移动10mm，则“X”值设为10。“打印比例”是打印设置的核心参数，直接影响图纸的尺寸精度，勾选“布满图纸”后，CAD会自动计算比例使图形最大程度适应纸张；若需自定义比例，可在“比例”下拉框中选择标准比例（如1:50、1:100）或直接输入自定义比例值（如1:200），需要注意的是，模型空间打印时通常需设置比例，而布局空间打印时比例多为1:1，因为布局视口已提前设置了比例。

“打印样式表”区域用于控制图形线条的颜色、线宽等显示效果，打印样式表分为“颜色相关”（.ctb）和“命名”（.stb）两类，前者根据图层颜色分配打印特性，后者可独立于颜色设置样式，若需将所有颜色的线条统一打印为黑色且线宽为0.3mm，可选择“monochrome.ctb”打印样式表，并在编辑器中调整线宽参数，右侧的“着色视口选项”用于控制3D模型的打印效果，包含“着色”“线框”“消隐”等模式，以及“质量”设置（如“草稿”“预览”“演示”），质量越高，打印效果越细腻但耗时越长。

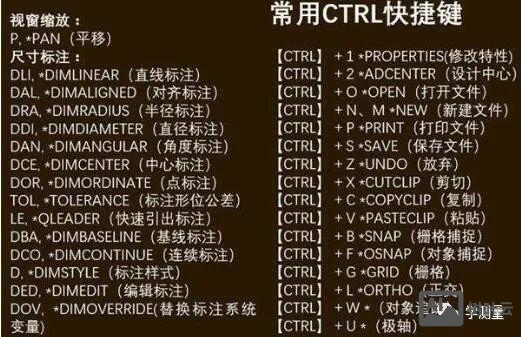

（图片来源网络，侵删）

“打印选项”区域包含多个复选框，打印对象线宽”决定是否输出图层设置的线宽，“打印样式”控制是否应用打印样式表，“最后打印图纸空间”勾选后，图纸空间对象将最后打印，“隐藏图纸空间对象”则可隐藏图纸空间中的不可见对象。“图形方向”区域用于设置纸张的打印方向，“纵向”为高度大于宽度，“横向”为宽度大于高度，“反向打印”可使图形上下颠倒，适合特定打印需求，所有参数设置完成后，点击“预览”按钮可查看打印效果，确认无误后点击“确定”即可开始打印。

对于批量打印需求,CAD还提供了“批处理打印”功能，通过“文件”菜单下的“发布”命令，可一次性选择多个布局或图纸文件，设置统一的打印参数后批量输出，大幅提高工作效率，打印前需检查图层状态，确保关闭或冻结不需要的图层；检查线宽比例，避免过粗或过细；检查打印区域，防止漏打或多打，若打印出现图形模糊、比例错误等问题，通常可从打印比例、打印样式或图纸尺寸设置中排查。
