CAD快速标注命令有哪些？

在CAD软件中,快速标注功能是提升绘图效率的关键工具，通过掌握相关命令和技巧，可大幅减少手动标注的时间，确保图纸的规范性和准确性，以下将详细解析CAD快速标注的核心命令及其应用场景、操作步骤和注意事项，帮助用户高效完成标注工作。

快速标注的核心命令及功能解析

CAD的快速标注命令主要集中在“标注”菜单或工具栏中，不同版本的命令名称可能略有差异，但核心功能一致，以下是常用命令的详细说明：

QDIM（快速标注）

功能：用于一次性创建多个标注，包括连续标注、并列标注、基线标注、坐标标注等，适用于批量标注线性、角度、半径等尺寸。
操作步骤：

• 命令行输入QDIM，按回车键；
• 选择需要标注的几何对象（如直线、圆、圆弧等），可框选多个对象；
• 根据命令行提示选择标注类型,
  • 连续（C）：生成连续的线性标注，相邻标注首尾相连；
  • 并列（S）：生成并列的尺寸标注，适用于多个相同尺寸的标注；
  • 基线（B）：以第一条尺寸界线为基准，生成平行的基线标注；
  • 坐标（O）：生成坐标标注，标注点相对于基准的距离；
  • 半径（R）：标注圆或圆弧的半径；
  • 直径（D）：标注圆或圆弧的直径。
• 指定标注位置,完成标注。
  适用场景：批量标注线性尺寸、基线尺寸或坐标尺寸，避免逐个创建标注的繁琐操作。

DAL（对齐标注）

功能：创建与对象平行的线性标注，适用于标注倾斜对象的尺寸，如斜线、斜边等。
操作步骤：

• 命令行输入DAL，按回车键；
• 选择标注对象的第一点和第二点,或直接选择斜线；
• 指定标注位置,自动生成与对象平行的尺寸线。
  适用场景：标注非水平或非垂直的线性尺寸，确保尺寸线与对象平行。

DAN（角度标注）

功能：标注两条直线、圆弧或圆的角度。
操作步骤：

• 命令行输入DAN，按回车键；
• 选择第一条直线、圆弧或圆；
• 选择第二条直线、圆弧或圆（若标注圆弧，直接选择圆弧即可）；
• 指定标注位置,显示角度值。
  适用场景：标注夹角、圆弧角度或倾斜对象的角度尺寸。

DRA（半径标注）

功能：标注圆或圆弧的半径，自动显示半径符号“R”。
操作步骤：

• 命令行输入DRA，按回车键；
• 选择圆或圆弧；
• 指定标注位置,半径值自动标注。
  适用场景：快速标注圆、圆弧的半径，适用于机械、建筑中的圆角结构。

DDI（直径标注）

功能：标注圆或圆弧的直径，自动显示直径符号“Φ”。
操作步骤：

• 命令行输入DDI，按回车键；
• 选择圆或圆弧；
• 指定标注位置,直径值自动标注。
  适用场景：标注圆形结构的直径，如管道、轴类零件等。

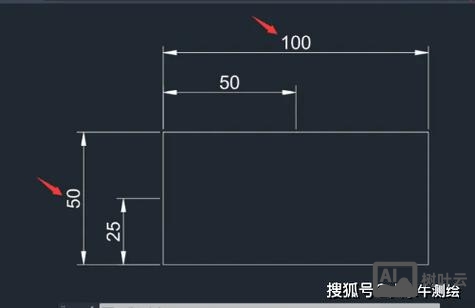

DBA（基线标注）

功能：以已有标注的第一条尺寸界线为基准，生成平行的基线标注，常用于多个尺寸共享同一基准的场景。
操作步骤：

• 先创建一个线性标注作为基准；
• 命令行输入DBA，按回车键；
• 选择基准标注；
• 依次标注其他点,按回车键结束。
  适用场景：建筑总平面图、机械零件的多尺寸基准标注。

DCO（连续标注）

功能：以上一个标注的第二条尺寸界线为起点，生成连续的线性标注，尺寸线首尾相连。
操作步骤：

• 先创建一个线性标注作为起点；
• 命令行输入DCO，按回车键；
• 选择基准标注；
• 依次标注其他点,按回车键结束。
  适用场景：阶梯轴、多层建筑等连续尺寸的标注。

DOR（坐标标注）

功能：标注点相对于基准坐标系的X轴或Y轴距离，适用于工程测量、建筑定位。
操作步骤：

• 命令行输入DOR，按回车键；
• 指定标注点；
• 指定基准线（X轴或Y轴）；
• 指定标注位置,显示X坐标或Y坐标值。
  适用场景：施工图中的点位坐标标注，如设备定位、轴线编号。

快速标注的优化技巧与注意事项

标注样式设置

在快速标注前,需通过D（标注样式）命令设置符合行业或项目标准的样式，包括：

• 尺寸线：颜色、线宽、隐藏规则；
• 尺寸界线：超出尺寸线长度、起点偏移量；
• 箭头：样式、大小（如机械用实心箭头，建筑用斜线）；
• 文字：样式、高度、对齐方式（水平与尺寸线对齐）。
  建议：根据绘图需求创建多个标注样式，如“机械标注”“建筑标注”，通过DIMSTYLE命令快速切换。

对象选择技巧

• 使用窗口选择（W）或交叉窗口选择（C）批量选择对象，提高选择效率；
• 若需选择特定对象,可按住Ctrl键逐个添加或取消选择；
• 对于复杂图形,可先关闭无关图层，仅保留需要标注的对象。

标注的编辑与修改

快速标注完成后,可能需要对个别尺寸进行调整，常用编辑命令包括：

• DIMEDIT：编辑标注文字、旋转尺寸线、倾斜尺寸界线；
• DIMTEDIT：移动标注文字位置，调整文字对齐方式；
• DIMUPDATE：更新标注样式，使已有标注应用新样式。

常见问题处理

• 标注文字显示异常：检查文字样式是否被修改，或使用REGEN命令重生成图形；
• 尺寸线重叠：通过DIMSPACE命令调整标注间距，或手动移动标注位置；
• 标注比例错误：在标注样式设置中调整“全局比例”，适应不同比例的图纸。

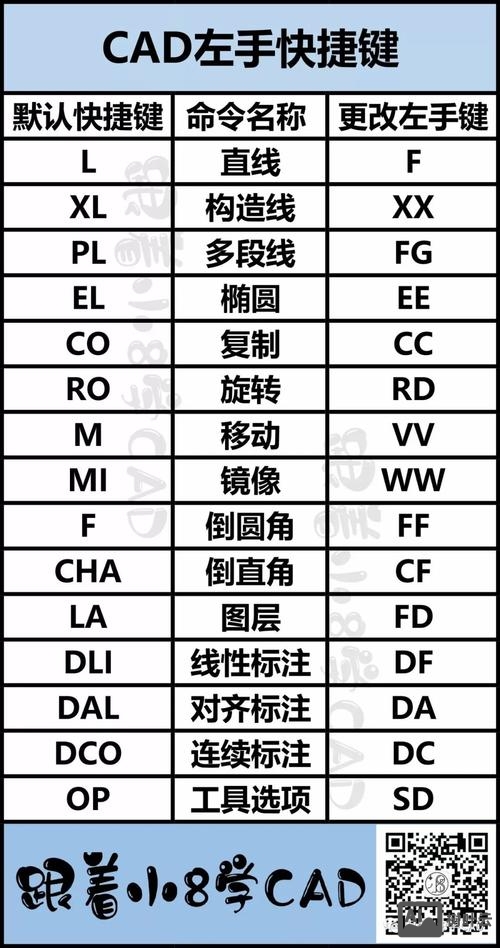

快速标注命令速查表

相关问答FAQs

Q1：为什么使用QDIM命令时标注文字显示为问号或乱码？
A1：通常是由于文字样式未正确设置或字体缺失导致的，解决方法：

1. 检查当前文字样式（通过STYLE命令），确保“字体名”选择了CAD支持的字体（如gbcbig.shx或simfang.ttf）；
2. 若需使用中文字体,建议创建新的文字样式，勾选“使用大字体”并选择gbcbig.shx；
3. 修改标注样式中的文字样式为正确的样式,通过DIMSTYLE命令更新标注。

Q2：如何快速调整多个标注的间距，使其均匀分布？
A2：CAD提供了DIMSPACE命令专门用于调整标注间距，步骤如下：

1. 命令行输入DIMSPACE，按回车键；
2. 选择需要调整间距的标注（从基准标注开始依次选择）；
3. 指定基准标注（作为间距参考的标注）；
4. 输入间距值,按回车键完成调整。
   注意：DIMSPACE命令仅适用于基线标注或连续标注，若为其他类型标注，需手动移动或使用DIMEDIT命令调整。

通过掌握以上快速标注命令及技巧,可显著提升CAD绘图效率，确保标注的准确性和规范性，在实际应用中，需结合项目需求灵活选择命令，并通过反复练习熟练操作流程，从而高效完成各类图纸的标注工作。
