在CAD软件中，填充图案是一项基础且常用的功能，主要用于区分图形的不同区域、表现材料特性或增强视觉效果，掌握填充图案命令的用法，能显著提升绘图效率和专业性，本文将详细解析CAD填充图案命令的操作方法、参数设置及实用技巧。

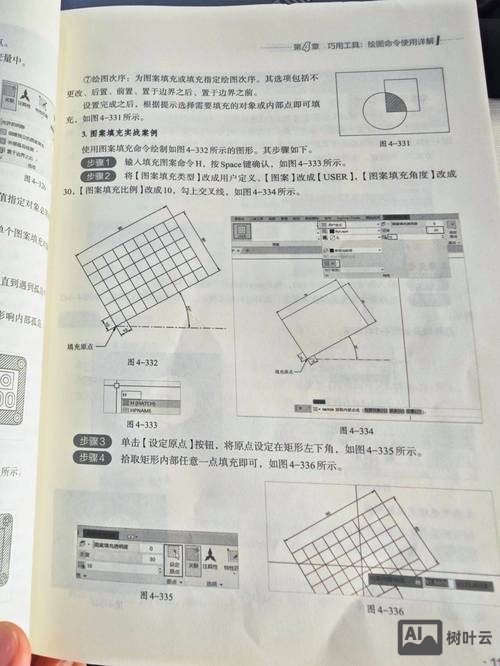

（图片来源网络，侵删）
填充图案的执行途径
CAD中调用填充图案命令主要有三种方式：
- 功能区操作：在“默认”选项卡中，找到“绘图”面板，点击“图案填充”图标（通常为倾斜的网格线图案）。
- 命令行输入：直接在命令行中输入
HATCH（快捷键H）并按回车，这是最快捷的方式之一。 - 菜单栏选择：通过“绘图”→“图案填充”路径打开对话框。
无论哪种方式，最终都会弹出“图案填充和渐变色”对话框,这是设置填充参数的核心界面。
对话框核心参数设置
类型和图案
- 类型：下拉菜单包含“预定义”、“自定义”和“用户定义”三类。

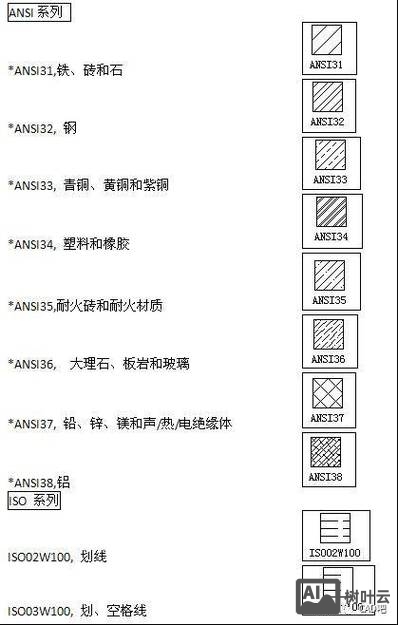

- 预定义：CAD内置的图案库，如“ANSI31”（斜线）、“AR-CONC”（混凝土）等，适用于大多数常规场景。
- 自定义：用户或第三方开发的.pat文件，需提前加载到CAD中。
- 用户定义：由用户自行定义简单图案，如平行线或网格，可通过“角度”和“间距”调整。
- 图案：选择类型后，可在“图案”下拉列表中挑选具体样式，或点击右侧“…”按钮预览所有图案并查看名称。
角度和比例
- 角度：控制填充线条的旋转角度，ANSI31”默认角度为45°，若需改为垂直线，可输入90°。
- 比例：调整图案的疏密程度，比例值越小，图案越密集；值越大，图案越稀疏，若填充后显示空白或过密，需优先检查比例是否合适（填充混凝土纹理时，比例常设置为10-50）。
边界选择
填充边界的定义是关键步骤，CAD提供多种选择方式：
- 拾取点：在封闭区域内单击，系统自动检测边界，此方法要求区域完全闭合，若有间隙需使用“允许的间隙”功能（默认为0，可适当放宽至5以内）。
- 选择对象：手动选取封闭的线条、多段线等作为边界，适用于非连续边界或复杂轮廓。
- 删除边界：填充后若需忽略内部某个封闭区域（如孔洞），可先选择填充对象，右键点击“图案填充编辑”，在“边界”栏中点击“删除边界”并选取要忽略的线条。
填充选项
- 关联：勾选后，当修改边界形状时，填充图案会自动更新；取消则填充图案与边界脱离。
- 创建独立的图案填充：当多个区域使用相同图案时，勾选此项可使每个填充对象独立编辑。
- 孤岛检测：控制是否填充封闭区域内部的“孤岛”（如孔洞），默认为“普通”样式，即交替填充孤岛；可选择“外部”仅填充最外层，或“忽略”填充所有区域。
高级技巧与注意事项
- 渐变填充：在“图案填充和渐变色”对话框中切换到“渐变色”选项卡，可创建颜色渐变效果，常用于表现光影或材质过渡。
- 图案填充编辑：双击已填充的图案，可快速打开对话框修改参数；也可使用
HATCHEDIT命令进行编辑。 - 填充可见性控制：若填充图案显示异常，可检查“选项”→“显示”→“填充显示”是否开启；或使用
FILL命令，输入OFF关闭填充显示（适用于复杂图形提速）。 - 自定义图案加载：将.pat文件放入CAD支持文件夹（如
C:\Program Files\Autodesk\AutoCAD 2023\Support），通过“图案填充”对话框的“自定义”选项加载。
填充图案应用场景示例
| 应用场景 | 推荐图案 | 参数设置建议 |
|---|---|---|
| 建筑墙体 | ANSI31 | 角度45°，比例20 |
| 混凝土截面 | AR-CONC | 比例10 |
| 金属剖面 | ANSI37 | 角度0°，比例15 |
| 草地或绿化 | GRASS | 自定义类型，角度0°，比例5 |
相关问答FAQs
Q1：填充时提示“未找到有效的边界”，如何解决？
A：通常由边界未闭合、线条重叠或间隙过大导致，可尝试以下方法：① 使用BOUNDARY命令重新生成边界多段线；② 放大检查边界是否有微小间隙，用FILLET命令补全；③ 在“图案填充和渐变色”对话框中，勾选“允许的间隙”并设置合理值（如1-5）。
（图片来源网络，侵删）
Q2：如何批量修改多个填充图案的比例和角度？
A：① 使用QSELECT命令，设置对象类型为“图案填充”，特性为“图层”或“图案名称”，选中所有目标填充；② 双击其中任意一个填充，修改比例或角度后，点击“确定”时会弹出“图案填充编辑”对话框，勾选“应用到所有边界”,即可批量更新。
（图片来源网络，侵删）
