CAD距离查询命令怎么用？

在CAD软件中，距离查询是最基础也是最常用的操作之一，无论是设计过程中的尺寸核对、施工放样还是工程量计算，都离不开对精确距离的获取，CAD提供了多种距离查询命令，每种命令都有其适用场景和操作特点，熟练掌握这些命令能够显著提高绘图效率和准确性，以下将详细介绍CAD中常用的距离查询命令及其使用方法、注意事项和扩展应用。

最核心的距离查询命令是DIST（快捷键为DI），该命令用于测量两点之间的直线距离，以及两点在XY平面上的与X轴的夹角、与XY平面的夹角（三维空间中），执行DIST命令后，命令行会提示“指定第一点”，此时可以通过鼠标拾取点或输入坐标值确定第一个点；接着提示“指定第二点”，同样方式确定第二个点，确定两点后，命令行会显示测量结果，包括距离、角度等信息，测量一个矩形对角线的长度，只需依次拾取对角的两个顶点即可，DIST命令的优势在于操作简单、结果直观,适用于大多数二维和三维场景中的直线距离测量。

除了DIST命令，DI（DIST的快捷键）在实际操作中更为常用，因为快捷键能够减少输入步骤，提升操作流畅度，在使用DIST命令时，需要注意坐标系的准确性，尤其是在三维建模中，若当前坐标系与测量平面不匹配，可能会导致角度或距离结果的偏差，如果需要测量的是连续折线或多段线的总长度，直接使用DIST命令只能测量首尾点的直线距离,此时需要结合其他命令或功能。

对于测量连续线段（如多段线、样条曲线或多段线）的总长度，CAD提供了LIST命令和PROPERTIES（特性）面板，LIST命令可以快速查询对象的详细信息，包括长度，执行LIST命令后，选择需要查询的对象，命令行会弹出文本窗口，显示该对象的类型、图层、坐标、长度等参数，而PROPERTIES面板则提供了更直观的交互式查询方式，选中对象后按Ctrl+1打开特性面板，在“几何图形”类别中可以直接查看“长度”属性，这两种方法不仅适用于多段线，也适用于圆、圆弧等其他对象，能够获取对象的完整几何信息,而不仅仅是两点间的距离。

在三维设计中，测量空间两点之间的三维直线距离时，DIST命令同样适用，但需要注意命令行显示的“XY平面中的倾角”和“与XY平面的夹角”这两个参数，前者表示两点连线在XY平面上的投影与X轴正方向的夹角，后者表示连线与XY平面的夹角（即空间角度），这两个角度对于理解三维空间中的相对位置关系非常重要，如果需要测量三维对象表面上的最短距离（如曲面上的两点），可能需要结合MEASUREGEOM命令（快捷键为MEA），该命令提供了更丰富的测量选项，包括距离、半径、角度、面积、体积等，在“距离”模式下,可以测量三维对象表面上的投影距离或真实距离。

MEASUREGEOM命令是CAD中一个综合性的测量工具，其功能比DIST更为强大，执行MEA命令后，命令行会提示“输入测量类型 [距离(D)/半径(R)/角度(A)/面积(A)/体积(V)] <距离>”，选择“距离”选项后，操作方式与DIST类似，但增加了更多功能，可以测量沿对象表面的距离（如选择“投影”选项），或者测量多个连续点之间的分段距离总和，MEASUREGEOM命令还支持动态测量，即在拖动鼠标时实时显示当前距离,便于快速预览尺寸。

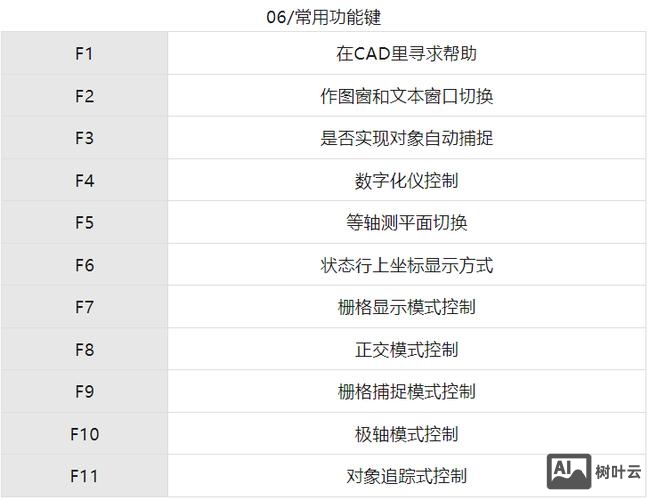

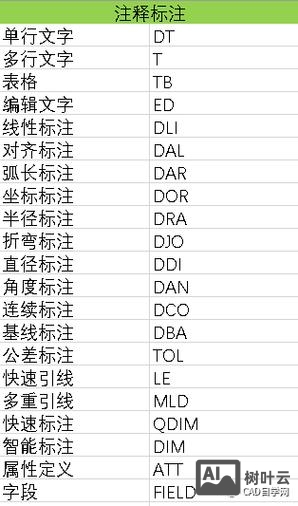

以下表格总结了常用距离查询命令的适用场景和特点：

在实际应用中，选择合适的距离查询命令需要根据具体需求决定，仅需快速获取两点间直线距离时，使用DIST（DI）命令最为高效；需要查询复杂对象的长度时，PROPERTIES面板或LIST命令更为方便；而在三维设计中需要测量表面距离或分段距离时，MEASUREGEOM命令则是不二之选，无论使用哪种命令，都应确保绘图单位的正确设置（通过“格式-单位”菜单调整）,因为测量结果会直接受到单位设置的影响。

CAD的“对象捕捉”功能在距离查询中扮演着重要角色，开启“端点”、“中点”、“交点”等对象捕捉模式，可以精确拾取对象的特征点，避免因手动点击误差导致的测量偏差，在状态栏中右键点击“对象捕捉”按钮，可以快速设置捕捉模式,或在命令行输入OSNAP进行详细配置。

相关问答FAQs：

问题1：为什么使用DIST命令测量时，结果显示的距离值与实际标注尺寸不符？
解答：这种情况通常由以下几个原因造成：1）绘图单位设置错误，例如实际单位为“米”，但CAD中设置的是“毫米”，导致测量结果放大1000倍，需通过“格式-单位”检查并修改单位；2）对象捕捉未开启或捕捉模式设置不当，导致拾取点位置不准确，需确保开启了正确的对象捕捉（如端点、交点）；3）图形本身存在缩放或拉伸变形,需检查对象是否被非比例缩放或使用了错误的参照。

问题2：如何测量多段线（Polyline）中某一段的长度，而不是整个多段线的总长度？
解答：若需测量多段线中某一段的长度，可使用以下方法：1）使用“分解”（EXPLODE）命令将多段线拆分为独立的直线段，然后使用DIST命令测量单段长度；2）使用“修剪”（TRIM）或“打断”（BREAK）命令将目标段分离出来，再查询其长度；3）使用LIST命令选中多段线后，在文本窗口中查看“顶点”信息，逐段显示各段长度，但此方法较繁琐，对于复杂多段线，建议先分解再测量,更为直接高效。
