CAD剪切设置命令在哪找？

在CAD软件中,剪切设置命令主要通过“TRIM”（修剪）和“EXTEND”（延伸）工具实现，结合对象选择方式和参数调整，可高效完成图形编辑，以下是详细操作指南及参数解析：

核心命令启动与基础操作

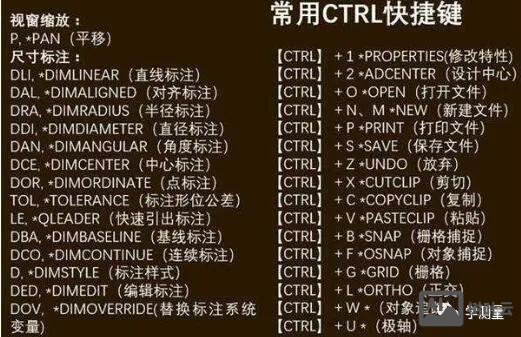

1. 命令启动

   • 输入命令TRIM（快捷键TR）或EXTEND（快捷键EX），回车确认。
   • 通过功能区“修改”面板或经典工具栏直接点击图标。

2. 选择剪切边/边界对象
   命令行提示“选择对象或 <全部选择>”时，需先指定作为剪切基准的边界线，可使用以下选择方式：

   • 点选：单击单个对象。
   • 框选：从左到右拖动矩形窗口（仅完全包含的对象被选中）。
   • 交叉框选：从右到左拖动矩形窗口（与窗口相交或包含的对象均被选中）。
   • 输入F（栏选）：绘制临时线条，与线条相交的对象自动被选中。
   • 输入ALL选中全部对象，或直接回车默认全部对象为边界。

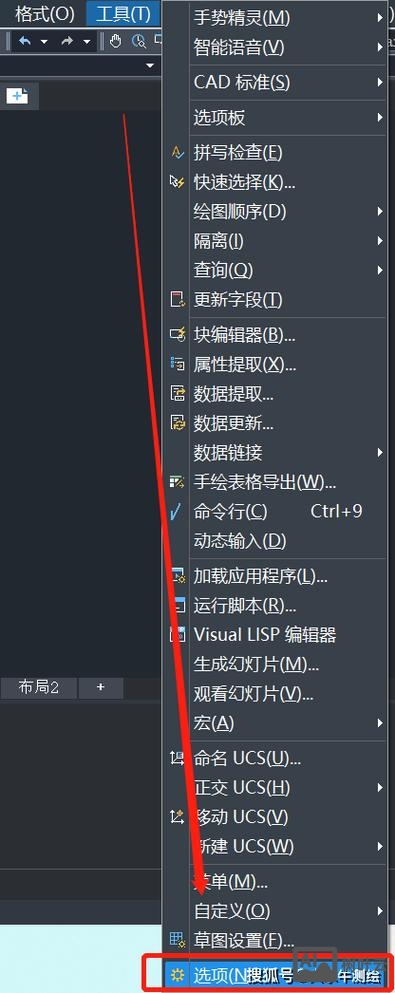

参数设置与高级选项

命令行激活后,可通过输入特定字母调整剪切行为：

示例操作：
若需修剪两条不相交的直线，输入TRIM→选择第一条直线为边界→输入E→选择“延伸”→点击第二条直线需删除的部分，系统会自动延伸边界完成剪切。

多对象批量处理技巧

1. 栏选（Fence）应用
   复杂图形中输入F后，绘制连续折线，所有与折线相交的对象将被批量修剪，适合处理网状结构（如机械零件的密集轮廓线）。

2. 栏选栏选（Crossing）
   输入C切换到交叉模式，可同时选择多个边界和待修剪对象，适用于需一次性处理多个区域的场景（如建筑平面图中开门洞）。

3. 隐含边界（Edge=Extend）
   当边界与修剪对象未实际相交时，启用“延伸”模式后，CAD会自动将边界虚拟延伸至相交点，再执行剪切，例如修剪圆弧端点至延伸的构造线。

常见问题解决

• 修剪失败：检查边界是否未被选中（重新框选边界），或对象是否在同一图层（锁定或冻结图层中的对象无法作为边界）。
• 误删对象：立即输入U撤销，或使用EXTEND命令将错误删除的部分恢复。
• 3D图形异常：切换投影模式为“UCS”或“视图”，确保剪切方向与模型空间一致。

相关问答FAQs

Q1：如何快速修剪图形中所有超出边界的线段？
A：输入TRIM命令→直接回车（选择全部对象）→输入F启用栏选→绘制一条贯穿所有需修剪区域的折线→回车确认，系统将自动剪切所有与栏选线相交的多余部分。

Q2：修剪后边界线消失怎么办？
A：这是因“删除模式”（R）被意外启用，解决方法：输入TRIM→输入R→选择“放弃删除”（或直接输入U）→重新选择边界对象进行修剪，若已退出命令，使用OOPS命令可恢复最后一次被删除的对象。
