CAD SC命令如何正确使用？

CAD中的SC命令,即SCALE命令，是比例缩放工具的核心功能，用于对选定对象进行等比例或不等比例的缩放操作，该命令通过指定基点和比例因子，实现对图形尺寸的精确调整，广泛应用于建筑、机械、电子等设计领域的尺寸修改、图纸比例适配等场景，以下从命令启动、参数设置、操作步骤及高级技巧等方面详细解析SC命令的使用方法。

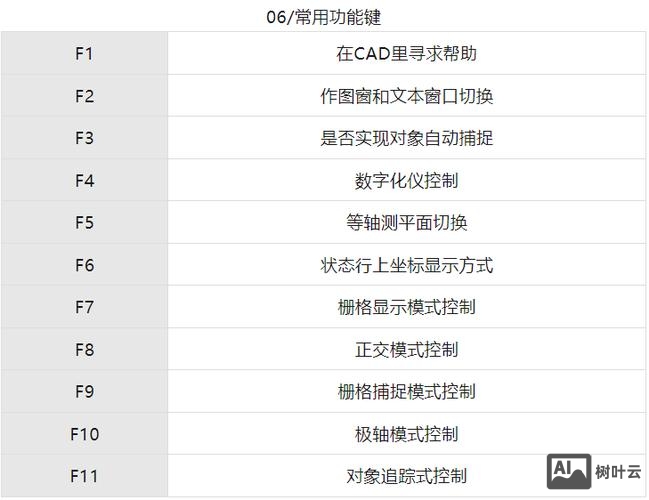

命令启动方式

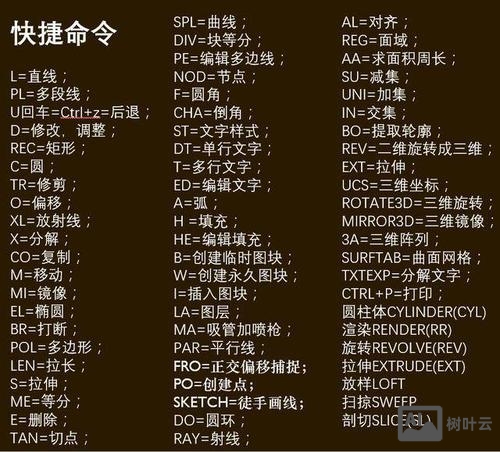

SC命令可通过多种方式启动,以适应不同操作习惯：

1. 命令行输入：在CAD命令行中直接输入SCALE或快捷键SC，按回车键确认。
2. 功能区面板：在“常用”选项卡的“修改”面板中点击“缩放”按钮（图标为两个大小不同的正方形）。
3. 工具栏：在经典工具栏的“修改”工具栏中找到“缩放”图标。
4. 快捷菜单：选中对象后右键，选择“缩放”选项。

命令参数详解

启动SC命令后,命令行会提示以下关键步骤及参数：

1. 选择对象：使用窗口选择（W/C）、交叉选择（C）或点选方式，需缩放的对象，可输入ALL选择全部对象，或输入P恢复上次选择集。
2. 指定基点：基点是缩放操作的参照点，对象将以该点为中心进行缩放，基点选择需结合设计需求，
   • 缩放机械零件时,通常选择零件的定位孔或中心线交点；
   • 缩放建筑平面图时,可选择墙角点或轴线交点。
3. 指定比例因子：比例因子是缩放的核心参数，决定对象缩放后的尺寸：
   • 直接输入数值：输入2表示放大2倍，输入5表示缩小为原来的50%。
   • 参照（R）选项：当需要根据实际尺寸缩放时，使用R选项，将一条长度100的线段缩放为150，操作步骤为：指定基点后输入R，输入参照长度100，再输入新长度150。
   • 夹点缩放：选中对象后，点击夹点激活，按空格键切换至缩放模式，拖动鼠标动态调整比例。

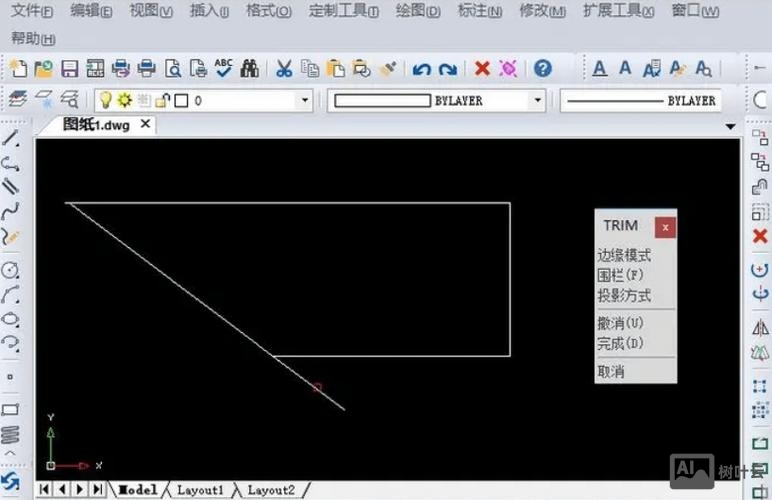

操作步骤示例

以下以将矩形长度从100缩放至150（宽度不变）为例，说明不等比例缩放的操作：

1. 输入SC命令，选择矩形对象，按回车键。
2. 指定基点：选择矩形左下角顶点。
3. 输入R启用参照模式。
4. 命令行提示“指定参照长度”，输入原长度100，按回车键。
5. 命令行提示“指定新长度”，输入目标长度150，按回车键完成操作。

高级技巧与注意事项

1. 三维对象的缩放：对三维实体使用SC命令时，默认沿所有轴向等比例缩放，若需不等比例缩放，需使用3DSCALE命令或通过“修改”菜单下的“三维操作”子菜单实现。
2. 块与外部参照的缩放：
   • 块（BLOCK）：直接缩放块会导致块内所有对象等比例变化，若需单独修改块内对象，需先使用BLOCKEDIT命令进入块编辑器。
   • 外部参照（XREF）：缩放外部参照时，建议在绑定外部参照后操作，或使用“外部参照”面板中的“比例”功能，避免源文件与参照文件比例不一致。
3. 快捷键组合：缩放过程中按住Ctrl键可切换为复制模式，即缩放对象的同时保留原对象。
4. 动态缩放：结合VIEWRES命令调整圆和圆弧的平滑度，避免缩放后图形显示失真。

常见错误及解决方案

实际应用场景

1. 图纸比例调整：将1:100的平面图缩放为1:50，只需选择所有对象，指定基点后输入比例因子2。
2. 零部件尺寸修改：机械设计中，若某零件尺寸需放大1.5倍，使用R选项以关键尺寸为参照进行缩放，确保装配精度。
3. 布局空间缩放：在布局空间中，通过缩放视口比例，实现模型空间与图纸空间的尺寸匹配。

相关问答FAQs

Q1：为什么使用SC命令缩放后，对象的标注尺寸没有同步变化？
A：标注尺寸未同步变化的原因可能是标注对象未被选中，或标注样式设置中“比例因子”未调整，解决方案：① 缩放时确保选中所有标注对象；② 打开“标注样式管理器”，修改当前样式的“主单位”选项卡中的“测量比例因子”，使其与缩放比例一致。

Q2：如何快速将多个对象缩放至指定尺寸？
A：可使用“快速选择”（QSELECT）功能批量选择对象，或通过GROUP命令创建选择集，对于频繁操作，可将缩放过程录制为宏或脚本文件，输入参数后一键执行，编写脚本SCALE ALL 0,0 2表示将全部对象以原点为基点放大2倍。
