在CAD软件中，布局、图层和命令是高效绘图的核心要素，三者相辅成共同决定了图纸的组织效率、管理便捷性和输出规范性，布局是图纸空间与模型空间的桥梁，用于控制视图的布局、比例和打印设置；图层则是管理图形对象的工具，通过分层控制实现颜色、线型、线宽等属性的统一管理；而命令则是用户与软件交互的指令,熟练掌握相关命令能大幅提升绘图速度和准确性。
布局：图纸输出的舞台

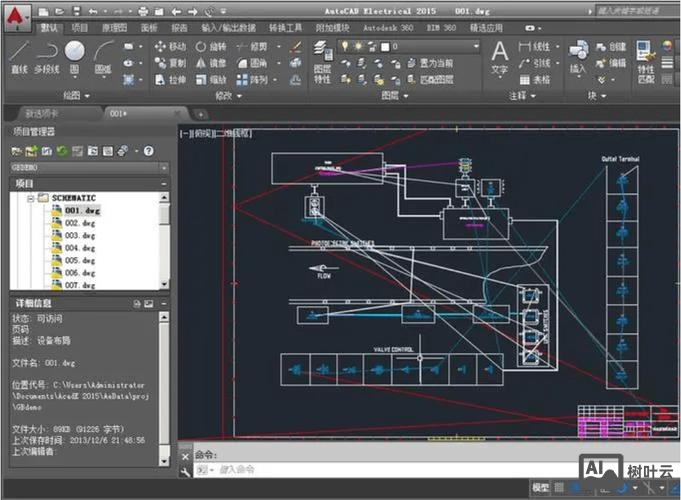

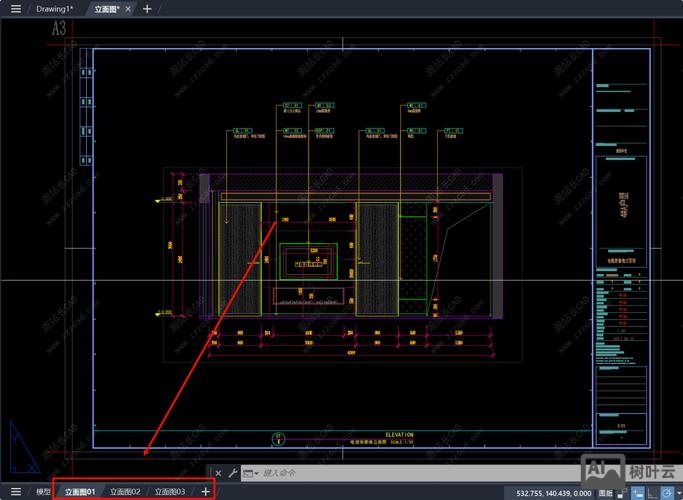

布局是CAD中用于创建打印图纸的环境，每个布局代表一张独立的打印页面，可在其中布置模型空间的视图、标题栏、图框等元素，默认情况下，CAD提供“模型”和“布局1”“布局2”两个选项卡，模型空间用于绘制实际图形，布局空间则用于排版和打印。
布局常用操作命令：
LAYOUT：创建新布局或重命名、删除现有布局，输入命令后可选择“新建”并指定布局名称，或通过“复制”快速生成相似布局。PAGESETUP：页面设置管理器，用于配置打印设备、纸张尺寸、打印区域、比例和方向等，在“打印机/绘图仪”中选择设备，在“图纸尺寸”中设置A3，在“打印比例”中勾选“布满图纸”以自动调整比例。VIEWPORT：创建视口，用于在布局中显示模型空间的视图，通过“MV”（命令别名）可创建矩形视口，双击视口进入模型空间调整视图，双击视口外部返回布局空间，通过“视口”工具栏可调整每个视口的独立比例，如1:100、1:50等。MSPACE/PSPACE：模型空间与布局空间的切换命令，在布局中输入“MS”进入模型空间编辑视口内容，输入“PS”返回布局空间调整视口或添加注释。
图层：图形管理的“分层器”

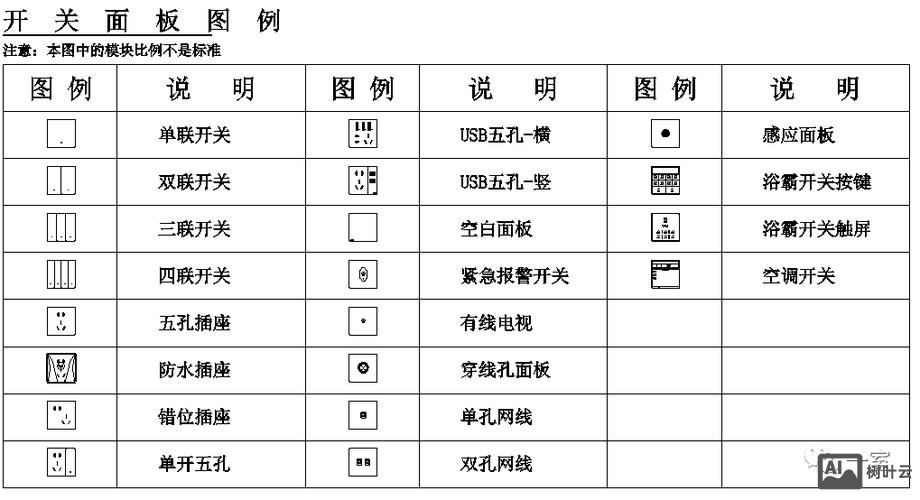

图层类似于透明薄膜，可将不同类型的图形对象分类管理，如墙体、门窗、标注等分别置于不同图层，便于统一控制显示、隐藏和修改，合理使用图层能避免图形混乱，提高修改效率。
图层常用操作命令：
LAYER（命令别名：LA）：图层特性管理器，是图层的核心控制面板，在此可创建新图层（如“墙体”“门窗”）、设置图层颜色（如墙体用红色，门窗用蓝色）、线型（如轴线用点划线ACAD_ISO10W100）、线宽（如粗实线0.3mm），以及控制图层的开/关（冻结/解冻、锁定/解锁）。LAYON/LAYOFF：快速打开或关闭所有图层，适用于临时隐藏部分图形。LAYISO：隔离图层，仅显示选定图层上的对象，其他图层自动隐藏，便于专注编辑特定元素。LAYULK：解锁选定图层，避免误操作导致图层被锁定后无法修改。
命令：高效绘制的“快捷键”
CAD命令是执行操作的指令，可通过命令行输入、工具栏按钮或功能区面板调用，熟练掌握常用命令能减少鼠标操作，提升绘图流畅度。
与布局和图层相关的核心命令：
VPLAYER：布局图层控制，用于在不同视口中独立控制图层的显示状态，在布局中创建多个视口后，可通过“VPLAYER”设置某个视口中不显示“标注”图层，而其他视口正常显示。- -LAYER：命令行图层管理，可直接输入“-LAYER”通过命令行创建图层、设置属性，适用于批量操作，如“-LAYER N 轴线 C 7 ACAD_ISO10W100”（创建新图层“轴线”，颜色为白色，线型为点划线）。
LAYOUTWIZARD：布局向导，引导用户逐步创建布局，包括选择打印机、图纸尺寸、标题栏等，适合初学者快速设置打印环境。LAYERPMODE：图层过渡模式控制，用于在布局空间中切换图层的显示方式，如“视口冻结”仅在当前视口中隐藏图层，不影响其他视口。
布局与图层的协同应用
在实际绘图中，布局与图层需配合使用，在模型空间绘制建筑平面图时，将墙体、门窗、标注等分图层管理；切换到布局空间后，通过创建多个视口以不同比例显示整体平面和局部放大图，再利用“VPLAYER”控制各视图中图层的显示，最终通过“PAGESETUP”设置打印参数，输出符合规范的图纸。
相关问答FAQs
Q1：如何在布局中让不同视口显示不同比例的图形？
A：在布局空间中创建多个视口（如MV命令），双击进入每个视口的模型空间，通过“ZOOM”命令选择“比例（S）”，输入比例值（如1:100），然后返回布局空间，右键单击视口边框，选择“视口比例”从列表中选择或自定义比例，每个视口可独立设置比例，互不影响。
Q2：如何快速将某一图层上的所有对象移动到另一个图层？
A：选中目标图层上的对象（可使用“LAYISO”隔离图层后全选），输入“LAYERPMODE”命令，选择“将对象复制到新图层”，然后选择目标图层，或直接使用“匹配特性”（MA命令）选中目标图层上的对象，再选择需修改的对象,即可快速更改图层。
