CAD所有命令有哪些？

CAD（计算机辅助设计）作为工程设计和绘图领域的重要工具，其功能强大且命令繁多，涵盖了绘图、编辑、标注、图层管理、三维建模等多个方面，掌握这些命令是高效使用CAD的基础，以下将详细介绍CAD中常用的命令及其功能,帮助用户系统了解和灵活运用。

绘图类命令

绘图类命令是CAD中最基础的部分，用于创建基本图形元素。

• 直线（L）：通过指定起点和终点绘制直线，可连续绘制多条首尾相连的直线段。
• 圆（C）：通过圆心、半径或直径绘制圆，支持“三点”“两点”“相切、相切、半径”等选项。
• 圆弧（A）：绘制圆弧，可通过起点、端点、圆心、角度、长度等多种方式定义。
• 矩形（REC）：绘制矩形，需指定对角点或通过长度、宽度参数精确绘制。
• 多段线（PL）：绘制由直线和圆弧组成的连续线条，可统一设置线宽，适合绘制复杂轮廓。
• 多边形（POL）：绘制正多边形，可指定边数、内接于圆或外切于圆的方式。
• 椭圆（EL）：绘制椭圆或椭圆弧，需指定中心点、轴长或旋转角度。
• 点（PO）：在指定位置创建单点或多点，可设置点样式（如十字、圆点等）。
• 样条曲线（SPL）：通过拟合点或控制点绘制平滑曲线，常用于绘制不规则形状，如地形轮廓。
• 块（B）：将多个图形对象定义为一个块，便于重复使用，可通过“插入（I）”命令调用。

编辑类命令

编辑类命令用于修改已绘制的图形，是提高绘图效率的关键。

• 移动（M）：将对象从原位置移动到新位置，需指定基点和位移点。
• 复制（CO/CP）：复制对象到新位置，支持单个复制或多重复制，可设置位移距离。
• 旋转（RO）：绕指定基点旋转对象，可输入旋转角度或通过拖拽确定角度。
• 缩放（SC）：按比例放大或缩小对象，需指定基点、比例因子或参考长度。
• 修剪（TR）：以其他对象为边界剪切多余部分，支持栏选和窗选方式。
• 延伸（EX）：将对象延伸至指定的边界对象，操作方式与修剪类似。
• 倒角（CHA）：在两条直线或多段线之间创建倒角，可设置倒角距离或角度。

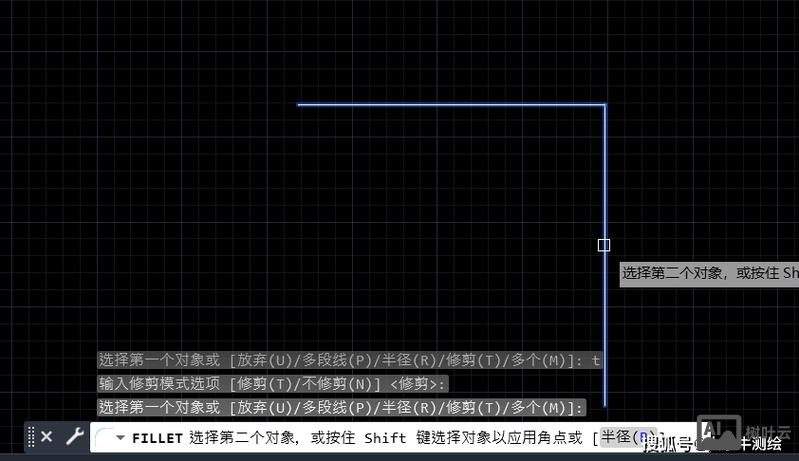

• 圆角（F）：在对象之间创建圆角过渡，需指定圆角半径，支持零半径倒角。
• 镜像（MI）：以指定线为对称轴创建对象的镜像副本，可控制是否删除源对象。
• 阵列（AR）：创建按规律排列的多个副本，包括矩形阵列（行数、列数、间距）和环形阵列（数量、填充角度）。
• 拉伸（S）：拉伸对象的一部分，需使用交叉窗口选择对象，仅选中部分会被移动或变形。
• 分解（X）：将块、多段线、标注等复合对象分解为单一对象，便于单独编辑。

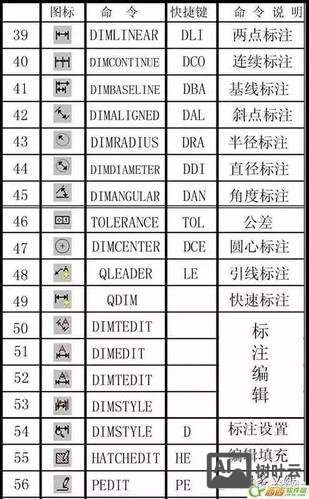

标注与注释类命令

标注类命令用于添加尺寸、文字等注释信息，确保图纸的规范性。

• 线性标注（DLI）：标注水平或垂直方向的线性尺寸，需指定延伸线的起点和终点。
• 对齐标注（DAL）：标注倾斜对象的尺寸，尺寸线与对象平行。
• 半径标注（DRA）：标注圆或圆弧的半径，显示前缀“R”。
• 直径标注（DDI）：标注圆或圆弧的直径，显示前缀“Φ”。
• 角度标注（DAN）：标注两条直线、圆弧或三点之间的角度。
• 公差标注（TOL）：添加形位公差，需选择公差符号、输入公差值和基准。
• 多行文字（MT/T）：创建多行文本，支持字体、字号、颜色等格式设置，可插入符号和特殊字符。
• 单行文字（DT）：创建单行文本，每行独立编辑，适合简短注释。
• 引线（LE）：创建带箭头的引线，可连接文字或块到对象，用于标注细节说明。

图层与属性管理命令

图层管理命令用于组织图形对象，通过控制图层状态提高绘图效率。

• 图层（LA）：打开图层特性管理器，可创建、删除、重命名图层，设置图层颜色、线型、线宽等属性。
• 图层状态管理器：保存、恢复图层状态，便于在不同绘图阶段快速切换图层配置。
• 颜色（COL）：设置对象颜色，可选择“ByLayer”（随层）、“ByBlock”（随块）或自定义颜色。
• 线型（LT）：加载、设置线型（如实线、虚线、点划线），可调整线型比例。
• 线宽（LW）：设置对象线宽，打印时按实际线宽显示，便于区分图形主次。

三维建模与观察命令

三维建模命令用于创建三维模型，观察命令用于调整视角和显示效果。

• 拉伸（EXT）：将二维对象沿Z轴拉伸为三维实体，需指定拉伸高度和倾斜角度。
• 旋转（REV）：将二维对象绕旋转轴旋转为三维实体，适合创建回转体（如圆柱、圆锥）。
• 布尔运算：包括并集（UNI）、差集（SU）、交集（IN），通过组合、剪切三维实体创建复杂模型。
• 视图（V）：保存、恢复命名视图，可快速切换到预设视角（如俯视图、西南等轴测图）。
• 三维旋转（3RO）：在三维空间中旋转对象，需指定旋转轴和角度。
• 视觉样式（VS）：设置模型显示效果，如线框、消隐、真实感、概念等样式。

辅助工具与实用命令

辅助工具命令用于精确绘图和文件管理，提升绘图准确性。

• 对象捕捉（OSNAP）：设置捕捉点（如端点、中点、圆心），开启后可自动精确定位。
• 极轴追踪（POLAR）：按指定角度增量显示追踪线，辅助绘制倾斜线。
• 栅格（GRID）：显示或隐藏栅格，模拟坐标纸，便于对齐对象。
• 查询（LIST/ID）：查询对象属性（如坐标、长度、面积）或点坐标。
• 特性（CH/PROPS）：打开特性选项板，查看和修改对象的所有属性（如图层、颜色、几何参数）。
• 打印（PLOT）：设置打印参数（如纸张尺寸、比例、线宽），输出图纸到打印机或PDF。

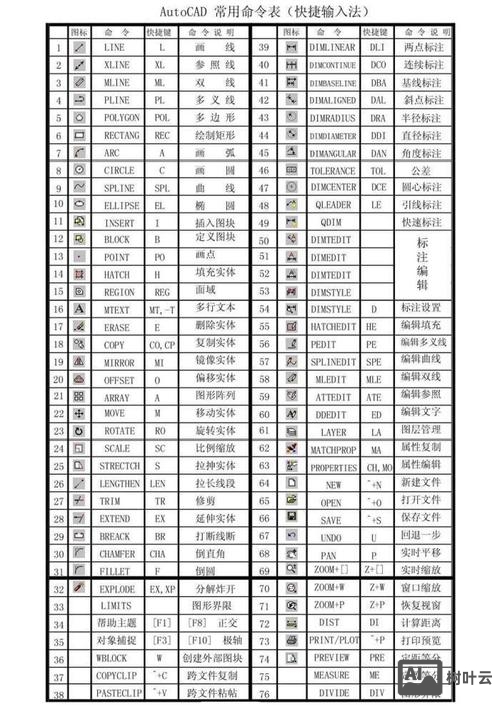

常用命令快捷键汇总

为提高操作效率，CAD命令通常支持快捷键，以下是部分常用快捷键：

通过以上命令的系统学习和练习，用户可以逐步掌握CAD的核心功能，从基础绘图到复杂设计都能高效完成，需要注意的是，不同版本的CAD（如AutoCAD、中望CAD等）在命令名称和快捷键上可能略有差异，建议结合具体软件版本进行操作。

相关问答FAQs

Q1：如何快速选择CAD中的多个对象？
A：在CAD中，可通过以下方式快速选择多个对象：

1. 窗选（Window Selection）：从左向右拖拽鼠标，完全位于矩形框内的对象被选中。
2. 交叉窗选（Crossing Selection）：从右向左拖拽鼠标，与矩形框相交或完全位于框内的对象均被选中。
3. 快速选择（QSELECT）：输入命令“QSELECT”，通过设置对象类型、图层、颜色等条件批量选择。
4. 编组（G）：将多个对象创建为编组，选择编组中任一对象即可选中整个编组。

Q2：CAD中如何修改已标注的尺寸数值？
A：修改标注尺寸数值的步骤如下：

1. 双击标注：直接双击需要修改的尺寸标注，弹出“文字格式”编辑器，手动输入新数值后确认。
2. 使用“特性”选项板：选中标注后输入命令“CH”或“PROPS”，在特性列表中找到“文字替代”选项，输入新数值（注意：此方法会替代实际测量值，需谨慎使用）。
3. 关联标注更新：若标注与图形对象关联，修改图形后（如拉伸对象），标注数值会自动更新；若需手动更新，输入命令“DIMREASSOCIATE”重新关联几何图形。
