VLAN命令行如何配置与管理？

VLAN（虚拟局域网）是一种将物理局域网逻辑上划分为多个独立广播域的技术，通过命令行配置VLAN可以实现网络隔离、提升安全性及优化流量管理，以下将详细介绍基于Cisco IOS设备的VLAN命令行配置步骤、常用命令及注意事项，涵盖VLAN创建、端口分配、中继配置等内容,并结合表格对比关键命令的功能与语法。

VLAN基础配置

在命令行界面（CLI）中，首先需要进入全局配置模式，通过vlan [vlan_id]命令创建VLAN并进入VLAN配置模式，创建VLAN 10并命名为“Sales”的命令序列为：

Switch> enable
Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name Sales

若需删除VLAN，可在全局配置模式下使用no vlan [vlan_id]命令，但需注意该VLAN必须未关联任何端口，否则需先清除端口配置。

端口VLAN分配

交换机端口分为接入端口（Access Port）和中继端口（Trunk Port），接入端口仅属于单一VLAN，通常用于连接终端设备；中继端口可承载多个VLAN流量，常用于连接交换机或路由器。

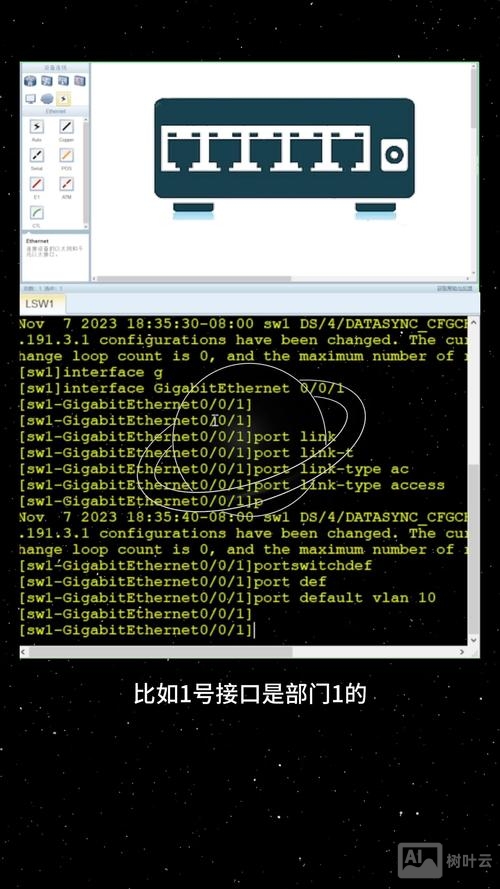

配置接入端口

将端口F0/1划入VLAN 10的步骤如下：

Switch(config)# interface fastethernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10

若需将端口恢复为默认状态（VLAN 1），可使用no switchport access vlan命令。

配置中继端口

配置端口F0/24为802.1Q中继，并允许VLAN 10、20通过的命令为：

Switch(config)# interface gigabitethernet 0/24
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20

若需允许所有VLAN通过，可使用switchport trunk allowed vlan all；若需移除特定VLAN，则使用switchport trunk allowed vlan remove [vlan_list]。

VLAN验证与故障排查

配置完成后，需通过命令验证VLAN状态，常用命令及输出示例如下：

• show vlan brief：显示所有VLAN及其关联端口
  | VLAN ID | Name | Status | Ports |
  |———|————–|——–|———————|
  | 1 | default | active | Fa0/2, Fa0/3 |
  | 10 | Sales | active | Fa0/1 |
  | 20 | Marketing | active | Fa0/24 (Trunk) |
• show interfaces trunk：查看中继端口允许的VLAN列表及封装协议（默认为802.1Q）
• show interfaces [interface_id] switchport：检查端口的VLAN模式及PVID（默认VLAN 1）

若中继端口无法传输特定VLAN流量，需检查：

1. 两端端口的switchport mode是否均为trunk；
2. switchport trunk allowed vlan列表是否包含目标VLAN；
3. 是否存在switchport trunk native vlan配置不匹配问题（建议将native VLAN设为 unused 或专用管理VLAN）。

高级配置：VLAN间路由

若需实现不同VLAN间的通信，可通过单臂路由（Router-on-a-Stick）或三层交换机配置，以单臂路由为例：

1. 在路由器子接口配置IP地址，

   Router(config)# interface fastethernet 0/0.10
   Router(config-subif)# encapsulation dot1q 10
   Router(config-subif)# ip address 192.168.10.1 255.255.255.0

2. 交换机中继端口需允许对应VLAN通过。

注意事项

1. VLAN 1的特殊性：所有端口默认属于VLAN 1，建议禁用VLAN 1的接入端口以避免安全风险。
2. 中继链路协商：使用switchport trunk negotiation desirable（主动协商）或auto（被动协商），但需确保对端设备支持DTP协议。
3. 私有VLAN：对于需要进一步隔离的场景（如同一VLAN内的端口隔离），可配置PVLAN，需先通过vlan private-vlan命令定义主VLAN与辅助VLAN。

相关问答FAQs

Q1: 如何批量将多个端口划入同一VLAN？
A1: 可使用range关键字批量选择端口，例如将F0/1至F0/10划入VLAN 10：

Switch(config)# interface range fastethernet 0/1 - 10
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10

注意：若端口已存在其他VLAN配置，需先使用no switchport access vlan清除。

Q2: 中继端口的native VLAN不匹配会导致什么问题？
A2: Native VLAN是用于传输未标记流量的VLAN，若两端设备的native VLAN不同，可能导致：

• 未标记流量被错误划分至不同VLAN，引发通信故障；
• 存在安全风险（如VLAN跳转攻击）。
  解决方法：统一配置native VLAN，例如switchport trunk native vlan 99，并建议将native VLAN设为未使用或专用管理VLAN。
