2009版CAD命令有哪些？

2009版CAD作为AutoCAD系列中的一个经典版本,其命令体系涵盖了绘图、编辑、标注、视图控制等核心功能，掌握这些命令是高效使用软件的基础，以下从常用命令分类入手，详细解析2009版CAD的核心命令及其应用场景。

在绘图类命令中,LINE（直线）是最基础的命令，通过指定起点和终点绘制连续线段，输入“L”即可快速启动，配合“闭合（C）”选项可封闭图形，CIRCLE（圆）命令用于绘制圆形，默认通过圆心和半径确定，输入“C”后可选择“三点（3P）”“两点（2P）”或“相切、相切、半径（T）”等灵活方式，RECTANG（矩形）命令可绘制带圆角或倒角的矩形，输入“REC”后可设置宽度、厚度等参数，ARC（圆弧）命令通过起点、圆心、端点等参数绘制弧线，输入“A”后需注意方向性，POLYGON（多边形）命令用于绘制正多边形，输入“POL”后可指定边数（3-1024）和内接/外切方式，DONUT（圆环）命令可绘制填充圆环，需指定内径和外径，内径为0时为实心圆。

编辑类命令中,MOVE（移动）用于调整对象位置，输入“M”后选择对象并指定基点和位移点，COPY（复制）命令可快速生成多个副本，输入“CO”或“CP”后设置位移距离或使用“多重（M）”选项进行多次复制，ROTATE（旋转）命令通过基点和旋转角度调整对象方向，输入“RO”后可选择“参照（R）”方式以角度对齐，SCALE（缩放）命令按比例调整对象大小，输入“SC”后指定基点及比例因子，可统一或单独缩放X/Y轴，TRIM（修剪）命令用于剪切多余线段，输入“TR”后选择剪切边界，再点击要修剪的对象，配合“栏选（F）”或“窗交（C）”可高效处理复杂图形，EXTEND（延伸）命令将对象延伸至指定边界，输入“EX”后选择边界对象，再点击需延伸的对象，OFFSET（偏移）命令生成等距图形，输入“O”后指定偏移距离，可对直线、圆弧、多段线等对象进行复制偏移，FILLET（圆角）和CHAMFER（倒角）命令分别用于圆角过渡和倒角处理，输入“F”或“CHA”后设置半径或距离，可对多段线、整体图形进行批量处理。

标注与文字类命令中,DIMLINEAR（线性标注）用于标注水平或垂直尺寸，输入“DLI”后指定延伸线原点和尺寸线位置，DIMALIGNED（对齐标注）标注倾斜对象的实际长度，输入“DAL”后选择两点即可，DIMRADIUS（半径标注）和DIMDIAMETER（直径标注）分别标注圆或圆弧的半径和直径，输入“DRA”或“DDI”后选择对象并放置尺寸文字，MTEXT（多行文字）命令用于输入复杂文本，输入“T”后弹出文字编辑器，可设置字体、高度、对齐方式等，支持插入符号和段落格式，TEXT（单行文字）命令适合输入简短文字，输入“TEXT”后指定文字位置、高度和旋转角度，每行独立编辑。

视图控制类命令中,ZOOM（缩放）命令调整视图显示比例，输入“Z”后可选择“实时（R）”“窗口（W）”“全部（A）”等选项，范围（E）”可最大化显示所有对象，PAN（平移）命令用于移动视图，输入“P”后通过拖拽鼠标观察不同区域，VIEW（命名视图）命令保存和恢复视图状态，输入“V”后可创建命名视图，方便在复杂图纸中快速切换，3DORBIT（三维动态观察）命令在三维建模中调整视角，输入“3DO”后通过鼠标拖拽实现多角度查看。

图层管理是CAD高效绘图的关键,LAYER（图层）命令通过“图层特性管理器”创建、删除图层，设置颜色、线型、线宽等属性，输入“LA”后可快速切换图层状态，LINETYPE（线型）命令加载和管理线型，如虚线、点划线，输入“LT”后从线型库选择或自定义线型，LWEIGHT（线宽）命令设置对象线宽，输入“LW”后可为图层或单独对象指定线宽，打印时需启用“线宽显示”。

辅助绘图命令中,OSNAP（对象捕捉）通过预设捕捉点（如端点、中点、圆心）确保精确绘图，输入“OS”或按F3键开启/关闭，GRID（栅格）命令显示或隐藏网格，按F7键切换，配合SNAP（捕捉）命令可控制栅格捕捉间距，DIST（测量）命令查询两点间距离，输入“DI”后选择两点，可同时显示X/Y增量及角度，LIST（列表）命令显示对象的详细参数，输入“LI”后选择对象，弹出文本窗口显示图层、颜色、坐标等信息。

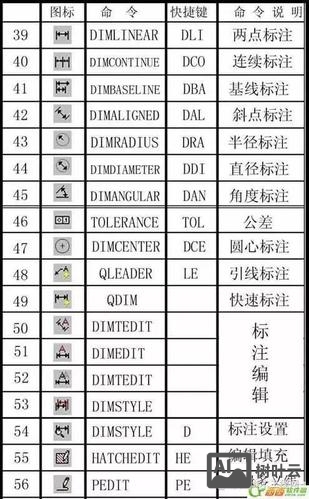

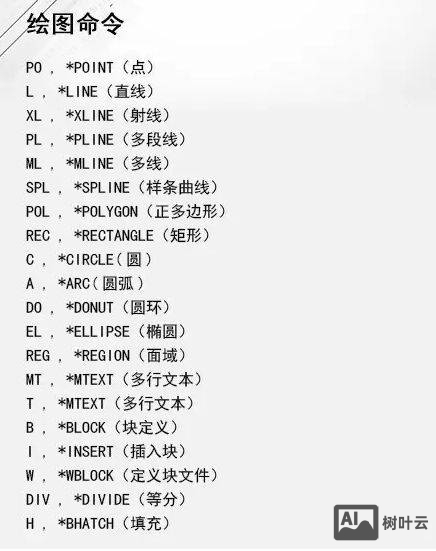

以下为部分常用命令的快捷键对照表：

在实际应用中,命令的组合使用能大幅提升效率，使用“偏移（O）”命令生成平行线后，通过“修剪（TR）”命令完善图形；利用“图层（LA）”命令将不同类型的对象（如轴线、墙体、标注）分图层管理，便于修改和打印，对于重复操作，可通过“命令别名”自定义快捷键，如将“HATCH（填充）”命令设置为“H”，减少输入时间。

相关问答FAQs：

1. 问：2009版CAD中如何快速重复上一个命令？
   答： 在命令行窗口中，直接按“Enter”键或空格键即可重复执行上一个使用的命令，绘制完一条直线后按“Enter”，将自动启动LINE命令继续绘制下一条直线，在绘图区域右键单击，选择“重复[上一个命令]”也可实现相同功能。

2. 问：如何解决2009版CAD中对象捕捉失效的问题？
   答： 首先检查状态栏的“对象捕捉”按钮是否处于开启状态（通常为高亮显示），若未开启可按F3键或点击按钮切换，若仍无效，可在命令行输入“OSNAP”，打开“草图设置”对话框，检查“对象捕捉”选项卡中所需的捕捉点（如端点、中点）是否勾选，确保未在命令中临时关闭捕捉（如输入“NONE”），或检查捕捉设置是否被其他命令（如“运行捕捉覆盖”）干扰。
