在CAD操作中,直接输入命令是提高绘图效率的核心技能之一，相比依赖工具栏或菜单栏点击，命令输入能够精准、快速地调用功能，尤其对于熟悉快捷键的高级用户而言，这种操作方式能大幅减少鼠标移动路径，缩短操作时间，CAD命令输入通常分为完整命令名和快捷命令两种形式，前者如“CIRCLE”（圆）、“LINE”（直线），后者则是命令名的简化版本，如“C”代表圆、“L”代表直线，用户可通过命令行窗口或动态输入功能直接输入。
命令输入的基本操作
命令行输入
CAD界面底部的命令行是最直接的命令输入区域，用户只需在光标闪烁处输入命令名（不区分大小写），按回车键即可执行，输入“LINE”后按回车，命令行会提示“指定第一点”，此时用户可在绘图区点击确定起点，继续按提示操作即可完成直线绘制。动态输入功能

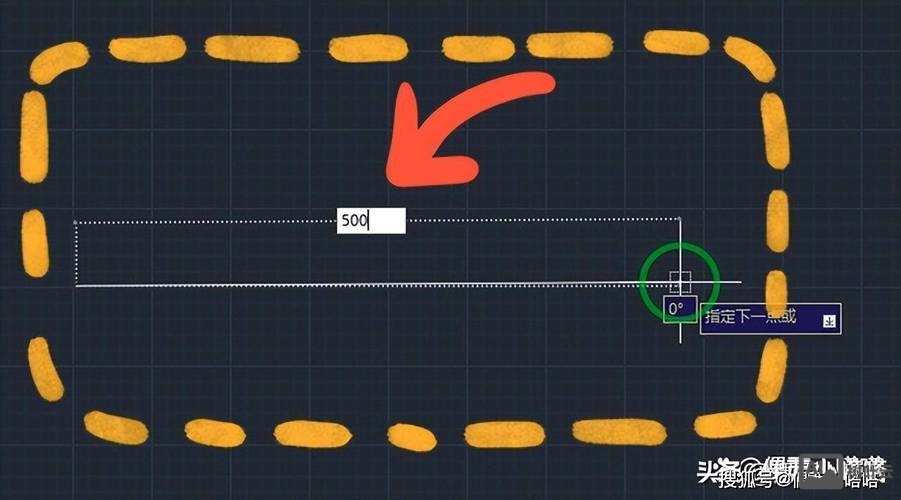

开启动态输入（按F12键切换）后，光标附近会显示命令提示和参数输入框，用户无需转移视线至命令行即可输入命令和参数，适合初学者或需要实时预览的操作场景。命令重复与取消
完成一个命令后，直接按空格键或回车键可重复执行该命令；若需中途退出命令，输入“U”（Undo）或按Esc键即可。
常用绘图命令及示例
以下是CAD基础绘图命令的详细说明及操作步骤,可通过表格对比快速查阅：
| 命令名（快捷键） | 功能描述 | 操作步骤示例 |
|---|---|---|
| LINE（L） | 绘制直线 | 输入“L”→回车→指定起点→指定终点→回车结束 |
| CIRCLE（C） | 绘制圆 | 输入“C”→回车→指定圆心→输入半径或直径→回车 |
| – RECTANG（REC） | 绘制矩形 | 输入“REC”→回车→指定第一角点→输入尺寸（如@100,50）→回车 |
| – ARC（A） | 绘制圆弧 | 输入“A”→回车→选择起点、圆心、端点三点定位 |
| – POLYGON（POL） | 绘制正多边形 | 输入“POL”→回车→输入边数→指定中心点→选择内接/外切于圆→输入半径 |

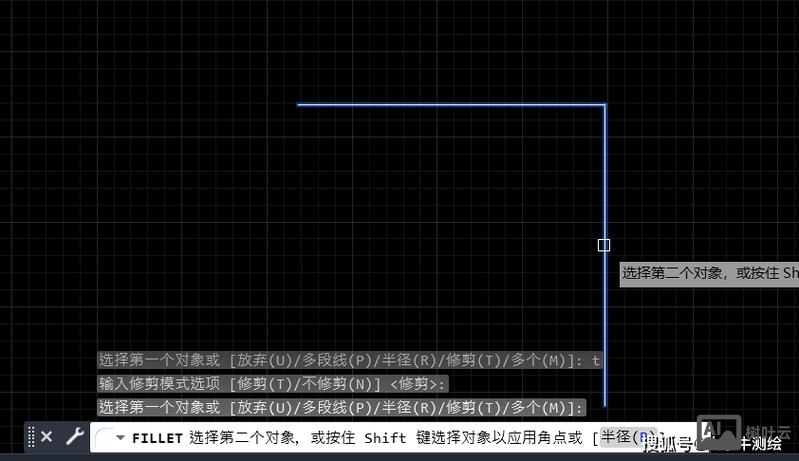

以绘制一个带圆角的矩形为例,需结合“RECTANG”和“FILLET”命令：输入“REC”→回车→输入“F”（圆角选项）→设置圆角半径（如10）→指定矩形对角点→完成绘制。
常用修改命令及技巧
修改命令用于调整已有图形,掌握这些命令能显著提升编辑效率：
| 命令名（快捷键） | 功能描述 | 关键参数与技巧 |
|---|---|---|
| – MOVE（M） | 移动对象 | 输入“M”→选择对象→指定基点→指定位移点（可输入坐标@x,y） |
| – COPY（CO/CP） | 复制对象 | 输入“CO”→选择对象→指定基点→输入位移距离或多次复制 |
| – TRIM（TR） | 修剪对象 | 输入“TR”→选择剪切边界→回车→点击需修剪的部分 |
| – EXTEND（EX） | 延伸对象 | 输入“EX”→选择边界→回车→点击需延伸的对象 |
| – ROTATE（RO） | 旋转对象 | 输入“RO”→选择对象→指定基点→输入旋转角度（如30）或参照 |
使用“TRIM”命令修剪多余线段时，若需快速选择所有对象作为边界，可在选择提示下输入“All”后回车。
高级命令与参数化输入
除基础命令外,CAD还提供高级功能命令，支持参数化绘图和批量操作：
BLOCK（B）
创建图块，将重复使用的图形定义为块，便于插入和编辑，输入“B”→输入块名称→选择对象→指定基点→完成创建，后续通过“INSERT（I）”命令调用块，可统一修改属性。ARRAY（AR）
阵列命令，用于生成规律排列的图形副本，支持矩形阵列（输入“R”）、路径阵列（输入“P”）和极轴阵列（输入“PO”），极轴阵列需指定中心点、项目数量和填充角度。DIMSTYLE（D）
标注样式管理，统一设置尺寸标注的字体、箭头样式等，输入“D”→选择“新建”→设置参数→应用到标注对象。参数化输入
多数命令支持精确数值输入，如绘制圆时输入“C”→指定圆心后，输入直径值“D20”可直接生成直径为20的圆，无需通过鼠标拖拽调整。
命令输入的效率提升策略
自定义快捷键
通过“OPTIONS”命令打开选项窗口，在“文件”选项卡中修改“ACCELERATORS”文件，可为常用命令设置个人化快捷键（如将“OFFSET”快捷键设为“O”）。脚本文件与自动记录
使用“SCRIPT”命令执行脚本文件（.scr），批量输入命令序列；或开启“ACTUSERINPUT”命令自动记录操作步骤，生成可重复执行的脚本。命令行与工具栏结合
部分命令需配合选项使用，如“CHAMFER”（倒角）命令输入后，需先输入“D”设置距离，再选择对象，熟练掌握命令提示中的选项缩写（如“距离”=Distance，“角度”=Angle）可减少输入量。
常见问题与解决方案
命令无响应或输入无效
- 原因：命令拼写错误、未选中对象或系统变量设置异常。
- 解决：检查命令名拼写（如“CIRCLE”不可简写为“CI”）；确保操作步骤符合命令提示；输入“REGEN”重生成图形或“PURGE”清理无用图层。
动态输入与命令行冲突
- 原因：动态输入功能开启时，部分参数需在光标旁输入，易与命令行混淆。
- 解决：按F12关闭动态输入，统一通过命令行操作；或通过“DSETTINGS”命令调整动态输入的显示选项。
相关问答FAQs
Q1：如何快速查找不熟悉的命令？
A1：可通过以下方式快速定位命令：
- 命令行输入“？”后回车，显示所有命令列表；
- 使用“HELP”命令打开帮助文档，按功能分类查找；
- 按Alt+快捷键（如Alt+M打开修改菜单），通过菜单提示记忆命令名。
Q2：为什么输入命令后绘图区无反应？
A2：可能原因及解决方法：
- 空间限制：当前图层被锁定或冻结，需检查图层状态（输入“LAYER”或点击图层管理器解锁）；
- 对象捕捉干扰：关闭对象捕捉（按F3）或重新捕捉关键点；
- 系统变量错误：输入“MAXACTVP”检查视口数量，或输入“RECOVER”修复图形文件。
通过系统掌握命令输入技巧,结合实际绘图场景灵活运用，可显著提升CAD操作的精准度和效率，从基础绘图到复杂设计均能游刃有余。
