CAD教程命令详解，常用命令有哪些？

CAD作为工程设计领域不可或缺的工具,其核心功能通过各类命令实现，掌握常用命令的用法与参数设置，能大幅提升绘图效率与精度，以下从基础绘图、编辑修改、辅助工具及高级功能四个维度，详解CAD核心命令的使用方法及实用技巧。

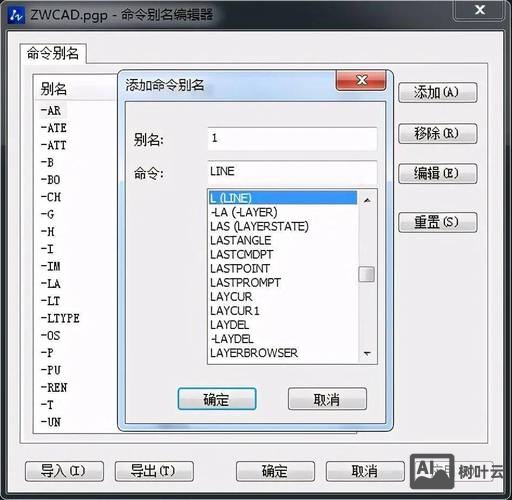

基础绘图命令详解

基础绘图命令是构建图形的基石,需熟练掌握其参数输入与选项设置。

1. 直线（LINE/L）
   用于绘制连续直线段，输入命令后通过指定起点和终点确定线段，支持“闭合（C）”选项自动连接首尾点，“放弃（U）”可撤销上一步操作，例如绘制矩形时，可依次输入四个角点坐标，最后输入“C”闭合图形。
2. 圆（CIRCLE/C）
   提供三种绘制方式：圆心+半径（默认）、圆心+直径（输入“D”选项）、两点/三点定义圆，通过“相切、相切、半径（TTR）”命令可绘制与两个对象相切的圆，需注意半径值需满足几何相切条件。
3. 多段线（PLINE/PL）
   可绘制由直线和圆弧组成的连续线段，且整体作为单一对象，支持设置线宽（“宽度（W）”选项），起点与终点宽度可不同，用于绘制箭头或渐变线条，圆弧模式通过“A”选项切换，需指定圆弧角度、半径或方向。
4. 矩形（RECTANG/REC）
   通过指定对角点绘制矩形，参数包括“圆角（F）”“倒角（C）”“厚度（T）”“宽度（W）”等，例如设置圆角半径为5后，绘制出的矩形将带圆角效果，常用于建筑平面图中的门窗绘制。

编辑修改命令详解

编辑命令是对已有图形进行调整的关键,需理解各命令的适用场景与操作逻辑。

1. 修剪（TRIM/TR）
   用于剪切对象超出边界的部分，操作步骤为：选择剪切边界对象（可多选），按Enter确认后选择要修剪的对象，支持“栏选（F）”和“窗交（C）”选项批量选择修剪对象，注意无法修剪与边界不相交的线段。
2. 延伸（EXTEND/EX）
   将对象延伸至指定的边界对象，操作逻辑与修剪类似，需先选择边界，再选择要延伸的对象，按住Shift键可临时切换为修剪功能，提高操作效率。
3. 偏移（OFFSET/O）
   创建与选定对象平行的新对象，可设置偏移距离，对于直线、圆等基本图形，偏移后保持形状不变；多段线偏移时将保持原有宽度特性，通过“通过（T）”选项可直接指定偏移通过的点，适用于非平行距离的偏移需求。
4. 阵列（ARRAY/AR）
   包括矩形阵列、路径阵列和极阵列三种模式，矩形阵列需设置行数、列数及间距；路径阵列需选择路径曲线并设置项目数量；极阵列围绕中心点均匀分布对象，可填充角度（默认360°），新版CAD中可通过“阵列创建”选项卡实时调整参数，直观预览效果。

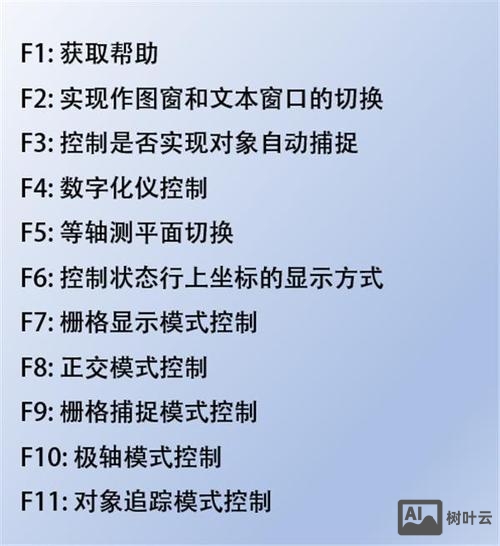

辅助工具命令详解

辅助工具是精确绘图的重要保障,合理运用可减少手动计算误差。

1. 对象捕捉（OSNAP）
   开启后可自动捕捉端点、中点、圆心等关键点，通过“草图设置”可自定义捕捉模式，建议常用“端点”“中点”“交点”“切点”等模式，避免频繁手动输入坐标。
2. 极轴追踪（POLAR）
   按设定角度增量显示追踪线，配合“极轴角设置”可自定义角度（如30°、45°），绘制斜线时，沿追踪线直接输入长度值即可确定点位置，无需计算坐标。
3. 图层（LAYER/LA）
   通过图层管理不同类型的图形对象，实现分类显示与控制，每个图层可设置颜色、线型、线宽等属性，墙体”图层设为粗实线，“文字”图层设为细实线，关闭或冻结图层可隐藏暂时不需要的对象，简化绘图界面。

高级功能命令详解

掌握高级功能可应对复杂设计场景,提升图纸质量。

1. 块定义（BLOCK/B）
   将常用图形（如门窗、螺栓）创建为块，方便重复调用，块可包含属性（如编号、规格），通过“属性定义（ATTDEF）”添加，插入块时（INSERT/I），可统一调整比例与旋转角度，修改块定义后所有关联图形自动更新。
2. 尺寸标注（DIM/DIMALIGNED等）
   包括线性标注、对齐标注、半径标注等类型，标注前需设置标注样式（DIMSTYLE），调整箭头大小、文字高度、尺寸线偏移等参数，关联标注（默认开启）会随图形修改自动更新，确保尺寸准确性。
3. 特性匹配（MATCHPROP/MA）
   将源对象的属性（如图层、颜色、线型）应用到目标对象，操作时先选择源对象，再点击目标对象，实现属性快速统一，适用于批量修改图形样式。

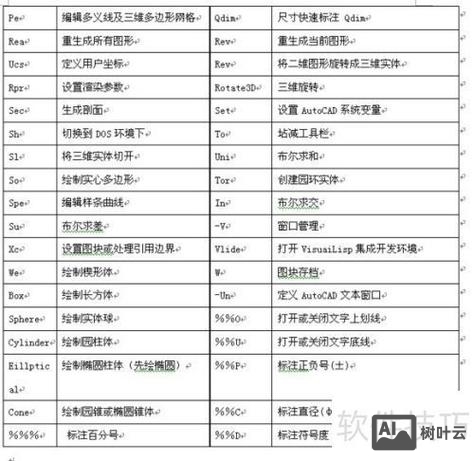

常用命令参数对比表

相关问答FAQs

Q1：如何快速绘制多个相同间距的平行线？
A：使用“偏移（O）”命令最快捷，先绘制一条基准线，输入偏移命令后设置距离，连续点击基准线两侧即可生成平行线，若需多条等距线，可输入“M”选项（多个），一次性设置偏移距离和数量，避免重复操作。

Q2：CAD中图形显示模糊如何解决？
A：通常由显示分辨率或图形复杂度导致，可尝试以下方法：1）输入“REGEN”命令重生成图形；2）调整“选项（OPTIONS）”中“显示”选项卡的“显示精度”参数，提高圆弧和圆的平滑度；3）使用“视图（VIEW）”中的“重画（REDRAW）”或“全部重生成（REGENALL）”刷新显示；4）若因大文件导致，可开启“快速视口（QVPLAYER）”功能优化显示性能。
