在CAD绘图过程中,引线标注是常用的功能之一，用于添加注释、说明或指向特定对象，为了提高绘图效率，掌握CAD引线的快捷命令至关重要，CAD引线的快捷命令主要与“LEADER”或“QLEADER”命令相关，不同版本的CAD中命令可能略有差异，但核心操作逻辑一致，以下将详细介绍CAD引线的快捷命令使用方法、操作步骤及注意事项。

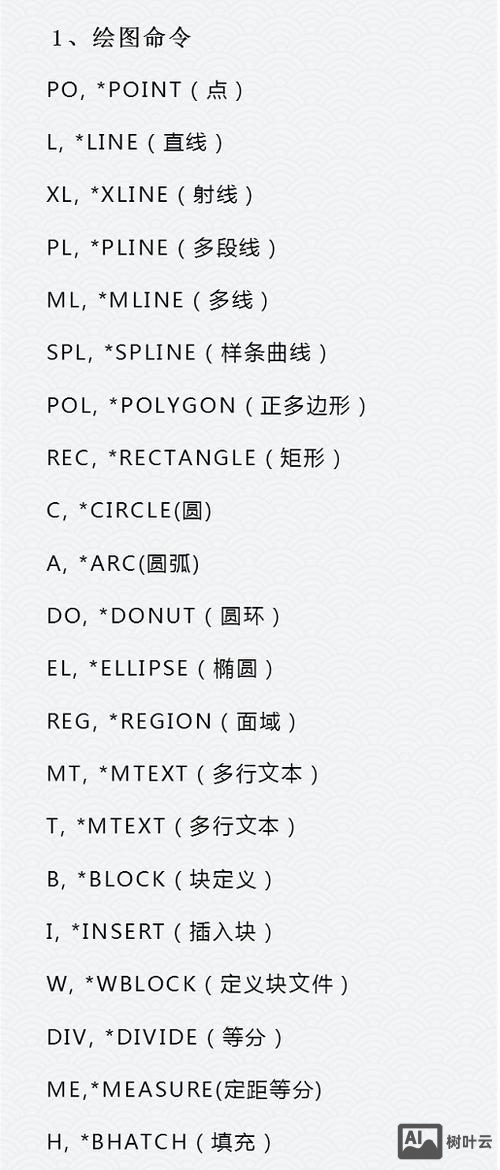

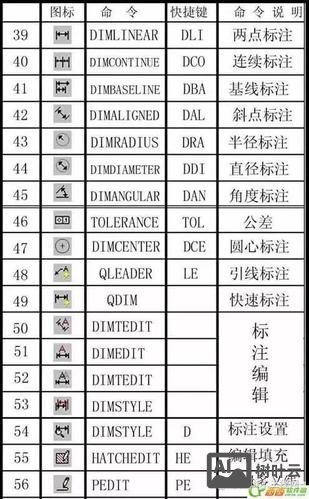

在CAD中,传统的引线命令是“LEADER”，用于创建带有箭头或短划线的引线，并连接多行文字或块，而“QLEADER”则是“快速引线”命令，是“LEADER”的简化版本，操作更便捷，因此在实际应用中更为常用，以AutoCAD为例，默认情况下，“QLEADER”命令的快捷键为“LE”，但需注意，部分用户可能因自定义设置导致快捷键不同，可通过输入“QLEADER”命令后按回车键确认，执行命令后，命令行会提示“指定引线起点”，此时需在绘图区点击确定引线的起点位置；接着提示“指定下一点”，可拖动鼠标绘制引线的折线段，根据需要添加多个转折点；完成引线路径绘制后，命令行会提示“指定文字宽度”或“输入注释文字的第一行”，此时可直接输入文字内容，或按回车键后弹出“文字格式”编辑器，对文字样式、大小、对齐方式进行设置后输入注释文字。
若需对引线样式进行自定义,可通过“多重引线样式管理器”进行设置，输入“MLEADERSTYLE”命令（快捷键无默认，需自定义或通过功能区访问），可新建或修改引线样式，包括引线类型（直线、样条曲线、无箭头）、箭头符号、文字高度、对齐方式等，在机械制图中，通常需设置带实心闭合箭头的引线，文字高度为3.5mm，并保持“左对齐”以符合标注规范，对于复杂引线需求，如添加基准符号或形位公差，可在引线末端插入“块”对象，或通过“QLEADER”命令直接关联“公差”功能（需在命令行输入“T”选项）。
在使用引线命令时,需注意以下几点：一是引线与对象的连接点应准确，避免因偏移导致误解；二是文字内容应简洁清晰，避免冗长；三是引线转折点不宜过多，一般不超过3个，以保证图纸整洁；四是对于同一类注释，尽量保持引线样式统一，符合制图标准，CAD 2020及以上版本中，“多重引线”（MLEADER）功能已逐渐替代传统引线，其快捷键可自定义，例如设置为“ML”，操作上支持更灵活的引线线型和内容管理，但核心快捷命令逻辑与“QLEADER”相似。

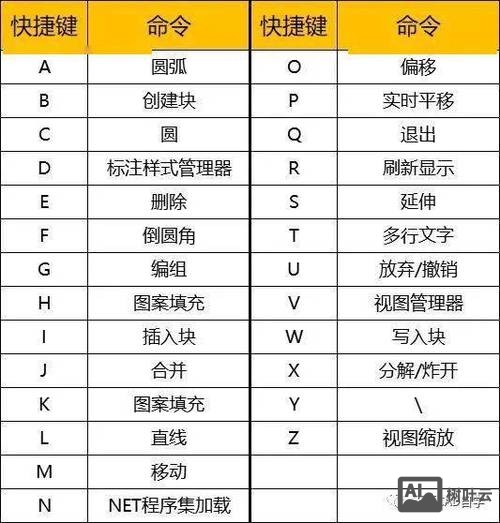

为更直观展示引线命令操作流程,以下通过表格对比“QLEADER”与“MLEADER”的基本操作步骤：
| 操作步骤 | QLEADER命令操作 | MLEADER命令操作（以自定义快捷键“ML”为例） |
|---|---|---|
| 执行命令 | 输入“QLEADER”后回车 | 输入自定义快捷键“ML”后回车 |
| 指定引线起点 | 点击绘图区确定起点 | 点击绘图区确定起点，可选择引线箭头方向 |
| 指定下一点 | 拖动鼠标绘制折线段，可多次点击添加转折点 | 拖动鼠标绘制引线，支持直线、样条曲线等多种类型 |
| 输入注释内容 | 直接输入文字或通过编辑器设置 | 在弹出的“文字格式”编辑器中输入，支持多行文字 |
| 完成标注 | 按回车键或ESC键退出 | 按回车键或点击编辑器外区域完成 |
在实际应用中,若引线标注出现文字偏移、箭头显示异常等问题，可通过“特性”（PROPERTIES）命令（快捷键“Ctrl+1”）选中引线对象，在特性面板中调整线型比例、文字位置等参数，对于批量修改引线样式，建议使用“格式刷”工具（MATCHPROP），快捷键“MA”，可快速将引线样式应用到其他对象，提高绘图效率。
相关问答FAQs：
问：CAD中如何快速修改已有引线的箭头样式？
答：选中需要修改的引线对象，输入“PROPERTIES”命令（或按Ctrl+1）打开特性面板，在“箭头”下拉列表中选择所需箭头符号（如“实心闭合”“建筑标记”等），或通过“多重引线样式管理器”（MLEADERSTYLE）修改默认样式后，重新应用引线标注即可。问：为什么CAD引线标注的文字显示为问号或乱码？
答：通常是由于文字样式设置不当导致的，检查当前文字样式是否支持中文字符（如“Standard”样式可能不支持中文），可通过“STYLE”命令新建或修改文字样式，选择“gbcbig.shx”字体（中文环境下推荐）或“SimSun”等TrueType字体，确保文字样式与标注内容匹配后重新输入文字即可解决问题。
