CAD选项命令在哪？如何快速调用？

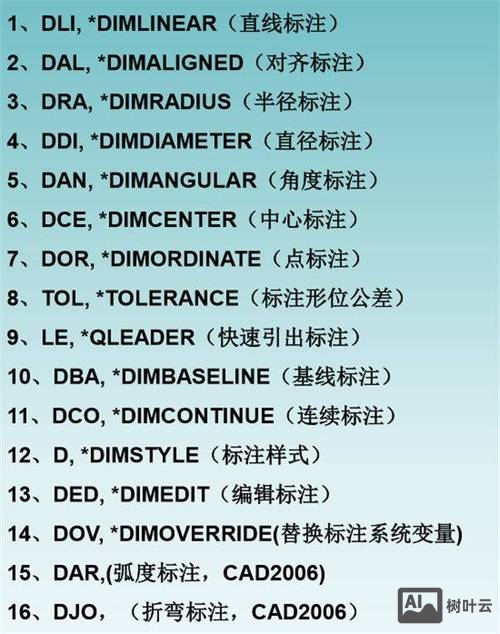

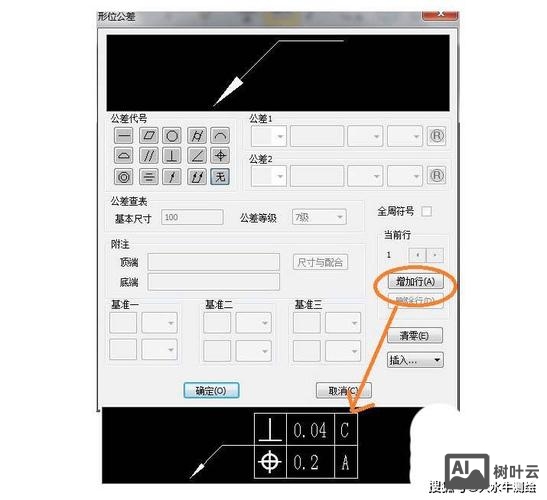

在CAD软件中,选项的命令是用户自定义工作环境、调整系统参数、优化绘图效率的核心工具，通过输入OPTIONS命令或通过应用程序菜单（如AutoCAD中的“AUTOCAD OPTIONS”）打开“选项”对话框，用户可以对界面、显示、打印、系统、用户系统配置、绘图、三维建模、选择集、配置等多个类别进行设置，以下从功能模块、具体参数及实际应用场景展开详细说明，帮助用户全面理解CAD选项命令的配置逻辑与应用方法。

界面与显示设置：优化视觉与交互体验

“显示”选项卡是CAD中最常用的设置模块，直接影响绘图时的视觉反馈和操作流畅度。

窗口元素与布局

• 图形窗口中显示滚动条：默认开启，通过滚动条可快速平移视图，适合大图纸局部细节编辑；若关闭，需依赖鼠标中键或PAN命令，适合全屏绘图。
• 屏幕菜单显示：传统CAD功能（如AutoCAD R14版本常用），现代版本默认关闭，占屏幕空间且效率较低。
• 命令行窗口设置：可调整命令行文字字体（如“宋体”“Consolas”）、行数（默认3行，建议5-8行以显示历史记录）、透明度（半透明模式可查看命令行后的图形）。

显示精度与性能

• 圆弧和圆的平滑度：默认值1000，数值越大曲线越平滑，但会降低复杂图形的显示速度；大型装配图建议设置为500-1000，简单图形可提升至2000以上。
• 渲染对象的平滑度：仅影响三维模型显示（如消隐、着色模式），与打印无关，默认值0.5，高精度模型可设为1.0。
• 带光栅图像的平移和缩放：开启后，位图图像（如JPG、PNG）在缩放时不会失真，但会增加内存占用；大型图纸中可临时关闭以提升性能。

颜色与布局

• 颜色主题：可设置模型空间、图纸空间、命令行等背景色（如暗色主题适合长时间绘图，减少眼疲劳）。
• 布局元素显示：控制图纸空间中视口边界、打印区域线的显示状态，勾选“显示布局和模型选项卡”可快速切换布局。

文件与打开保存设置：规范绘图流程

“打开和保存”选项卡用于管理文件版本、自动保存及备份策略，避免数据丢失。

文件保存格式与版本

• 另存为：默认格式为“AutoCAD 2020图形（.dwg）”，需兼容旧版软件时（如使用AutoCAD 2010），可选择“AutoCAD 2010/LT 2010图形”。
• 保存低版本备份：勾选后自动创建同名的.bak备份文件，误删或损坏.dwg文件时，可将.bak后缀改为.dwg恢复。

自动保存与安全措施

• 自动保存间隔：默认10分钟，建议设置为5-15分钟（间隔过短频繁中断操作，过长则增加数据丢失风险）。
• 保存图形副本：可指定自动保存的路径（如非系统盘，避免重装系统时丢失），文件名格式为“文件名_数字.dwg”。
• 安全选项：通过“数字签名”或“密码”加密图纸，防止未授权修改（密码需妥善保管，遗忘后无法破解）。

外部参照与OLE对象

• 外部参照加载方式：默认“按需加载”，仅加载当前视图所需的外部参照，提升大型图纸打开速度；若外部参照显示异常，可改为“完全加载”。
• OLE对象链接与嵌入：控制是否将OLE对象（如Word表格、Excel图表）与图形绑定，勾选“链接”可减小文件体积，但需保证源文件路径不变。

绘图与捕捉设置：提升绘图精度与效率

“绘图”选项卡集中了栅格、捕捉、对象捕捉等核心绘图辅助工具，是实现精确绘图的基础。

栅格与捕捉

• 栅格显示：按F7键开启，相当于绘图的坐标纸，可设置栅格间距（如X/Y轴均为10mm），辅助对齐和布局。
• 捕捉模式：按F9键开启，将光标锁定到栅格点或特定间隔，配合“栅格X/Y间距”设置，可快速绘制等距图形（如墙体、网格）。

对象捕捉与追踪

• 对象捕捉模式：勾选“端点”“中点”“圆心”“交点”等常用捕捉项，按F3键开启；避免全选所有捕捉项，防止光标“吸附”到非目标点。
• 自动捕捉标记大小：默认10像素，可根据屏幕分辨率调整（如高分辨率屏幕可增大至15像素），确保清晰可见。
• 对象捕捉追踪：按F11键开启，基于对象捕捉点进行对齐追踪（如追踪矩形对角线交点），适合绘制斜线或对称图形。

动态输入与三维设置

• 动态输入：默认开启，光标附近显示坐标、长度等提示，适合新手快速输入参数；关闭后需通过命令行输入，适合高级用户避免干扰。
• 三维十字光标：开启后显示三维坐标系图标，辅助空间定位，适合三维建模；二维绘图时可关闭以简化界面。

选择集与系统设置：优化交互与性能

“选择集”选项卡控制对象选择时的视觉反馈和操作逻辑，“系统”选项卡则影响软件全局性能与兼容性。

选择集视觉效果

• 选择集预览：默认“视觉效果”，当光标悬停对象时高亮显示；若频繁出现“误选”，可改为“命令活动时”或关闭。
• 选择集模式：勾选“先选择后执行”可先选对象再执行命令（如删除、移动），符合Windows操作习惯；“Shift键添加到选择集”允许按住Shift键取消或添加对象。

系统优化与兼容性

• 三维性能：通过“硬件加速”选项卡启用GPU加速，提升三维模型旋转、消隐速度；若显卡驱动不兼容，可关闭硬件加速改用软件渲染。
• 常规选项：如“启动”中显示“启动对话框”（可选“显示‘启动’对话框”或“不显示启动对话框”），默认“显示‘启动’对话框”可快速选择新建或打开文件。
• 布局重生成选项：设置为“缓存模型选项卡和所有布局”，切换布局时无需重新生成，提升多布局图纸操作效率。

配置管理：保存与应用个性化设置

“配置”选项卡允许用户保存多套参数方案，满足不同绘图场景需求（如机械制图、建筑绘图、三维建模）。

• 保存配置：设置完成后，点击“添加到列表”输入配置名称（如“机械绘图配置”），保存当前所有选项设置。
• 输出/输入配置：可将配置导出为.arg文件，在另一台电脑上导入，避免重复设置；或重置为默认配置。

相关问答FAQs

Q1：为什么CAD中圆和圆弧显示为折线，如何解决？
A：通常是因为“显示”选项卡中的“圆弧和圆的平滑度”数值过低（默认1000），解决方法：打开“选项”对话框，切换到“显示”选项卡，将“圆弧和圆的平滑度”调整为2000或更高，点击“应用”后刷新视图（输入REGEN命令），若仍显示异常，检查显卡驱动是否更新或是否开启了“硬件加速”。

Q2：CAD中无法捕捉对象的端点或中点，如何设置？
A：首先确认“对象捕捉”已开启（按F3键或状态栏按钮亮起），若仍无法捕捉，需检查“选项”→“绘图”选项卡中的“对象捕捉模式”：确保“端点”“中点”等所需捕捉项已勾选；同时检查“自动捕捉标记大小”是否过小（建议10像素以上），或光标是否靠近对象（捕捉范围默认5像素，可在“选项”→“绘图”→“自动捕捉标记大小”旁的“选项”中调整）。
