CAD绘图比例命令如何正确设置与使用？

在CAD绘图过程中，比例命令是确保图形尺寸准确、符合输出要求的核心工具，无论是绘制建筑平面图、机械零件图还是园林规划图，合理设置比例都能让图纸既符合规范又便于阅读，本文将详细解析CAD中比例命令的使用方法、常见场景及注意事项,帮助用户高效掌握比例控制技巧。

比例命令的核心功能与适用场景

CAD中的比例命令主要用于调整图形的显示比例、标注比例及打印比例，其核心功能包括：通过SCALE命令缩放对象、通过视口比例控制布局显示、通过标注样式调整尺寸比例等，适用场景涵盖：1. 绘图时按实际尺寸建模，按比例缩小输出；2. 布局空间中创建多个视口，显示不同比例的图形细节；3. 调整现有图形比例以适配图纸规格。

常用比例命令详解

SCALE命令（对象缩放）

SCALE命令用于直接缩选中的对象，操作步骤为：执行SCALE命令→选择对象→指定基点→输入比例因子（如0.5表示缩小一半），需注意，SCALE会改变对象实际尺寸，而仅调整视图显示应使用ZOOM命令，将1:100的图形调整为1:200，可将比例因子设为0.5。

视口比例控制（布局空间）

在布局空间中，通过创建视口并设置比例，可实现同一张图纸显示不同比例的图形，操作流程为：切换到布局空间→使用MV命令创建矩形视口→双击视口进入模型空间→激活视口工具栏→选择预设比例（如1:50、1:100）或自定义比例，视口比例仅影响显示,不改变模型实际尺寸。

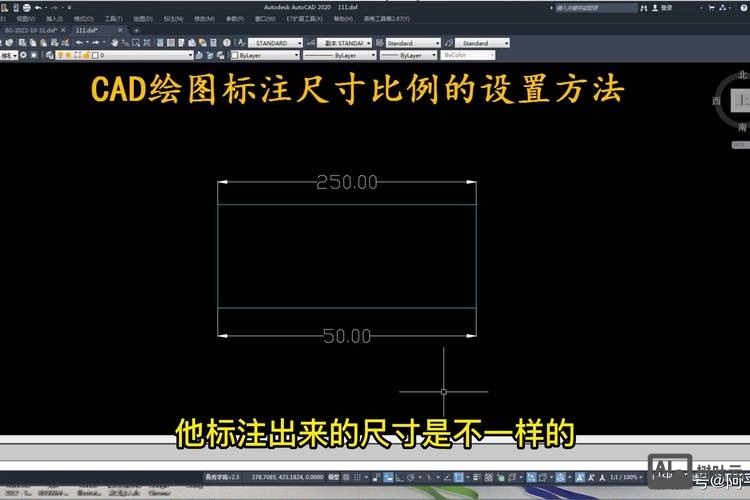

标注比例设置

标注比例需与图形比例匹配，否则会导致尺寸数值错误，设置方法包括：

• 全局比例：在标注样式管理器中修改“调整”选项卡的“全局比例”，使标注文字、箭头等元素按比例缩放，图形比例为1:200时，全局比例可设为2。
• 标注比例因子：在“主单位”选项卡中设置“测量比例因子”，当模型空间按实际尺寸绘图但需标注缩小后的尺寸时使用（如实际尺寸1米，标注为0.01米，则比例因子设为0.01）。

线型比例（LTSCALE）

线型比例控制虚线、点划线等非连续线型的疏密程度，命令为LTSCALE，输入数值后需按REGEN刷新显示，图形比例放大1倍时，线型比例也应相应放大,否则线型可能显示为实线。

比例设置的实际应用流程

以绘制1:500的建筑总平面图为例，标准流程如下：

1. 模型空间绘图：按1:1实际尺寸绘制（如建筑长50米，在CAD中输入50000单位）。
2. 布局空间设置：进入布局，创建视口，设置视口比例为1:500。
3. 标注与文字调整：新建标注样式，全局比例设为500，文字高度按输出图纸要求（如输出图纸文字高3mm，则设置文字高度为1500单位）。
4. 打印输出：在打印对话框中，选择“布满图纸”，勾选“布满图纸”后自动匹配打印比例。

不同绘图阶段的比例控制要点

高级技巧与注意事项

1. 动态比例调整：使用CAD的“浮动视口”功能，可锁定视口比例后平移或缩放视图而不改变比例设置。
2. 图纸集管理：在图纸集中创建不同比例的视图，可统一管理多张图纸的比例标准。
3. 外部参照比例：插入外部参照时，需在“外部参照”选项板中设置“比例因子”，确保参照图形与主图比例一致。
4. 单位统一：绘图前务必设置正确的单位（如毫米、米），单位不一致会导致比例计算错误。

相关问答FAQs

Q1: 为什么我的CAD图形标注尺寸与实际测量值不符？
A: 通常由标注比例设置错误导致，请检查标注样式中的“全局比例”是否与图形比例匹配，例如1:100的图形应设置全局比例为100，同时确认“测量比例因子”是否为1（除非需要特殊标注缩放），若仍不正确,可使用DIMUPDATE命令更新标注。

Q2: 如何在布局空间中让不同视口显示不同比例的图形？
A: 在布局空间中创建多个视口（MV命令），双击每个视口进入模型空间，分别激活“视口”工具栏，选择对应的比例（如视口1设1:100，视口2设1:200），设置完成后双击视口外部退出模型空间，使用“视口锁定”按钮固定比例,这样每个视口可独立显示不同比例的图形细节。
