CAD填充命令怎么用？

在CAD软件中，填充功能是绘图过程中常用的工具，主要用于在封闭区域内添加特定的图案或颜色，以区分不同的材料、区域或增强图形的可读性，掌握填充命令的使用方法对于提高绘图效率和准确性至关重要，本文将详细介绍CAD填充命令的相关知识，包括命令调用方式、参数设置、常见问题及解决方法等内容。

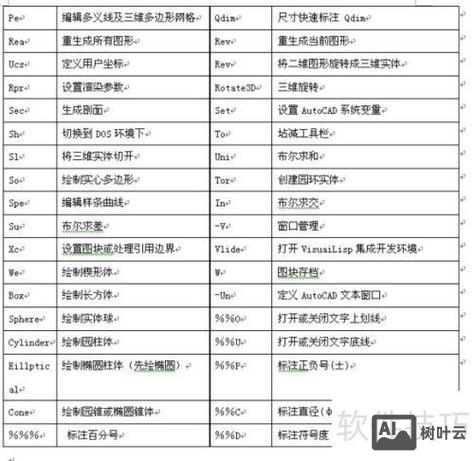

在CAD中，填充命令主要通过以下几种方式调用：一是通过命令行直接输入“HATCH”或“H”（命令的简化形式），按回车键确认；二是通过功能区中的“绘图”面板，找到“图案填充”按钮；三是通过菜单栏中的“绘图”选项，选择“图案填充”子菜单，无论采用哪种方式，调用命令后，系统都会弹出“图案填充和渐变色”对话框,这是进行填充操作的核心界面。

“图案填充和渐变色”对话框包含多个选项卡和参数设置区域，图案填充”选项卡是最常用的部分，在该选项卡中，“类型和图案”区域用于选择填充的类型和具体图案，CAD提供了多种预设图案，包括“预定义”、“用户定义”和“自定义”三种类型。“预定义”是系统自带的标准图案，如“ANSI31”（斜线）、“ANSI37”（网格）等，适用于机械、建筑等领域的常见材料表示；“用户定义”允许用户自定义简单的平行线或网格图案，通过设置角度和间距来调整；“自定义”则是由用户或第三方开发的图案文件,需要提前加载到CAD中才能使用。

在选择图案后，“角度和比例”参数的设置直接影响填充的显示效果。“角度”用于控制填充图案的旋转角度，ANSI31”图案默认角度为0度，若设置为90度，则斜线方向会变为垂直；“比例”则决定图案的疏密程度，比例值越大，图案越稀疏，反之越密集，在实际操作中，如果填充图案显示过密或过疏，通常需要调整比例值。“双向”选项仅在使用“用户定义”类型时可用，勾选后会在原有图案基础上添加垂直方向的线条,形成网格效果。

“边界”区域是填充操作的关键，用于确定填充的范围，CAD提供了多种选择边界的方式，最常用的是“拾取点”和“选择对象”。“拾取点”是通过在封闭区域内单击，系统自动检测边界并生成填充，适用于边界较为规整的区域；而“选择对象”则需要用户手动选择构成边界的图形对象，如直线、多段线、圆等，适用于边界不封闭或需要精确控制的情况，需要注意的是，无论采用哪种方式，边界必须是一个或多个封闭的对象,否则填充将无法生成或出现错误。

在填充过程中，“选项”区域的设置也很重要。“关联”选项勾选后，当修改填充边界时，填充图案会自动更新以适应新的边界，这对于动态调整图形非常有用；“创建独立的图案填充”则使每个填充区域成为一个独立的对象，便于单独编辑；“绘图次序”可以控制填充与其他图形对象的显示层次，例如选择“置于边界之后”可以使边界线显示在填充图案之上,避免边界线被图案遮挡。

对于复杂的填充需求，CAD还提供了“渐变色”选项卡，支持创建颜色渐变填充，渐变色可分为“单色”和“双色”两种模式，用户可以选择颜色并调整渐变方向、角度等参数，渐变色常用于表现光影效果、区域标识等场景，但在工程制图中使用相对较少,更多应用于效果图或示意图的绘制。

在实际操作中，填充命令可能会遇到一些常见问题，填充无法显示，通常是由于边界不封闭或存在微小间隙导致，此时可以通过放大视图检查边界，或使用“边界”命令（BOUNDARY）重新生成封闭多段线作为边界；填充图案比例异常，可能是绘图比例与填充比例不匹配，需要根据图形的实际尺寸调整比例值；填充区域显示为空白，可能是图案颜色与背景色相同，或在“特性”面板中被设置为“无”或“随层”。

CAD还提供了填充编辑功能，用于修改已生成的填充图案，用户可以通过双击填充对象、输入“HATCHEDIT”命令或使用“特性”面板来调整图案类型、比例、角度等参数，对于复杂的填充区域，还可以使用“分解”命令（EXPLODE）将填充图案分解为单独的线条，但分解后图案将失去关联性，无法随边界自动更新,因此需谨慎使用。

为了提高填充效率，建议用户掌握一些实用技巧，使用“ISO图案”系列可以更直观地表示金属材料；通过“特性匹配”功能（MATCHPROP）可以将一个填充的特性应用到另一个填充上；在填充大量区域时，可以先预览填充效果，确认无误后再应用，以减少重复操作，对于重复使用的自定义图案，可以将其保存为.pat文件,方便在其他图纸中调用。

在建筑制图中，填充常用于表示墙体、混凝土、钢筋混凝土等材料，不同的图案和比例对应不同的材料和构造要求；在机械制图中，填充则用于区分零件的不同表面或材料，如剖面线、网纹等，根据行业规范和绘图标准选择合适的填充图案和参数,是保证图纸规范性的重要环节。

CAD填充命令是绘图中的基础工具，其功能强大且应用广泛，通过熟练掌握命令调用、参数设置、边界选择及编辑技巧，可以有效解决绘图中的填充问题，提升图形质量和绘图效率，在实际应用中，用户需要结合具体需求和绘图规范，灵活运用填充功能,以达到最佳的绘图效果。

相关问答FAQs

问题1：为什么CAD填充时提示“未找到有效的边界”？
解答：该问题通常由以下原因导致：（1）边界对象不封闭，存在间隙或重叠；（2）边界对象未形成闭合区域，如开放的多段线；（3）填充区域包含块（BLOCK）等复杂对象，需先分解块或重新定义边界，解决方法：使用“边界”命令（BOUNDARY）生成封闭多段线，或通过放大视图检查并修复边界间隙，确保填充区域内无任何开放路径。

问题2：如何修改已填充图案的比例和角度？
解答：修改填充图案的参数有以下几种方式：（1）双击填充对象，弹出“图案填充编辑”对话框，直接调整“比例”和“角度”值；（2）输入“HATCHEDIT”命令，选择填充对象后进行编辑；（3）选中填充对象，在“特性”面板（Ctrl+1）中修改“比例”和“角度”参数，若勾选了“关联”选项，修改边界后填充会自动更新；若需单独调整某个区域的填充，可取消“创建独立的图案填充”选项后再进行编辑。
