CAD原位粘贴命令怎么用？

在CAD软件中，原位粘贴命令是一项非常实用的功能，它允许用户将复制的对象精确地粘贴到原始位置，避免因手动调整位置而导致的误差，从而提高绘图效率和准确性，这一命令在处理需要重复使用相同图形或在不同图层间移动对象时尤为常用，尤其在复杂图纸的编辑中,能够有效减少重复定位的时间成本。

原位粘贴命令的使用场景与优势

原位粘贴的核心优势在于“精准定位”，在绘制建筑平面图时，若某个门窗块需要在多个房间内重复使用，通过常规复制粘贴需要手动捕捉对齐点，而使用原位粘贴则能确保每个粘贴对象与源对象完全重合，再通过移动命令调整至目标位置，避免了对齐偏差，当需要在不同图层间复制对象时，原位粘贴可以保留源对象的坐标,避免因图层切换导致的坐标偏移问题。

原位粘贴的具体操作步骤

不同版本的CAD软件中，原位粘贴的触发方式略有差异，但核心逻辑一致，以AutoCAD为例,操作步骤如下：

1. 选择源对象：使用鼠标框选或单选需要复制的对象,确保选中所有需要复制的元素。
2. 复制对象：通过快捷键Ctrl+C、命令行输入COPY或点击“修改”工具栏中的复制按钮,将对象复制到剪贴板。
3. 触发原位粘贴：在目标位置，使用快捷键Ctrl+Shift+V（部分版本为Ctrl+V后按P键选择“原点粘贴”），或通过命令行输入PASTEO（需自定义命令），即可将对象粘贴至与源对象完全相同的位置，对象可能与其他图形重叠，需结合移动（MOVE）、旋转（ROTATE）等命令进行调整。

不同CAD版本的原位粘贴方式对比

原位粘贴的注意事项

1. 坐标系一致性：若源对象和目标图纸的坐标系不同（如从模型空间粘贴到布局空间），原位粘贴可能导致位置偏差,需手动调整。

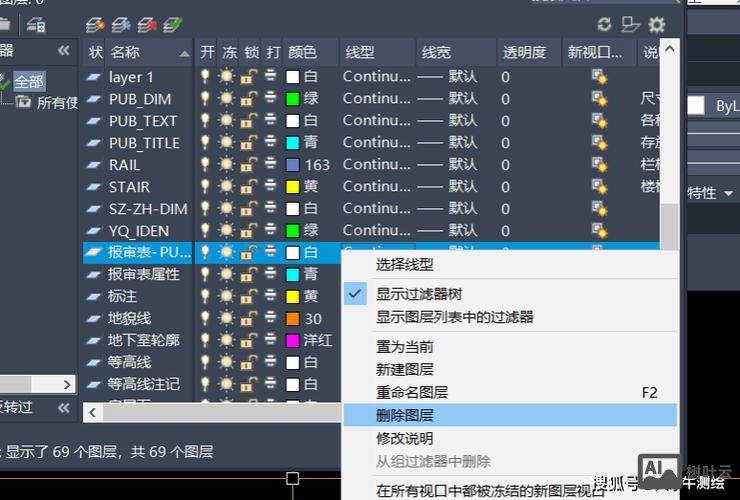

2. 图层与属性：原位粘贴会保留源对象的图层、颜色、线型等属性，若需统一目标图层，建议使用“匹配特性”（MATCHPROP）命令。
3. 块与外部参照：若粘贴的对象为块或外部参照，需确保源文件路径正确,否则可能出现无法显示或路径错误的问题。

相关问答FAQs

Q1：为什么使用原位粘贴后对象位置仍然偏移？
A：可能原因包括：① 未正确触发原位粘贴命令（如误用普通Ctrl+V）；② 源对象和目标图纸的 UCS（用户坐标系）不一致，需先统一坐标系后再粘贴；③ 图纸使用了缩放比例，导致实际坐标与显示坐标不符，建议检查命令执行步骤，并尝试在命令行输入PASTEORIGIN强制原位粘贴。

Q2：原位粘贴能否批量操作多个对象？
A：可以，先通过框选或SELECT命令选中多个对象，执行Ctrl+C复制，再使用Ctrl+Shift+V粘贴，所有对象会以原始相对位置关系同时粘贴到新位置，若需分散排列，可结合“阵列”（ARRAY）或“分布”（DISTRIBUTED）命令进一步调整。
