CAD复制块命令如何高效使用？

在CAD绘图过程中，复制块是一项高频操作，掌握高效的块复制命令能显著提升绘图效率，CAD中复制块主要通过多种命令实现，每种方法适用于不同场景,需根据实际需求灵活选择。

基础复制命令：COPY与COPYBASE

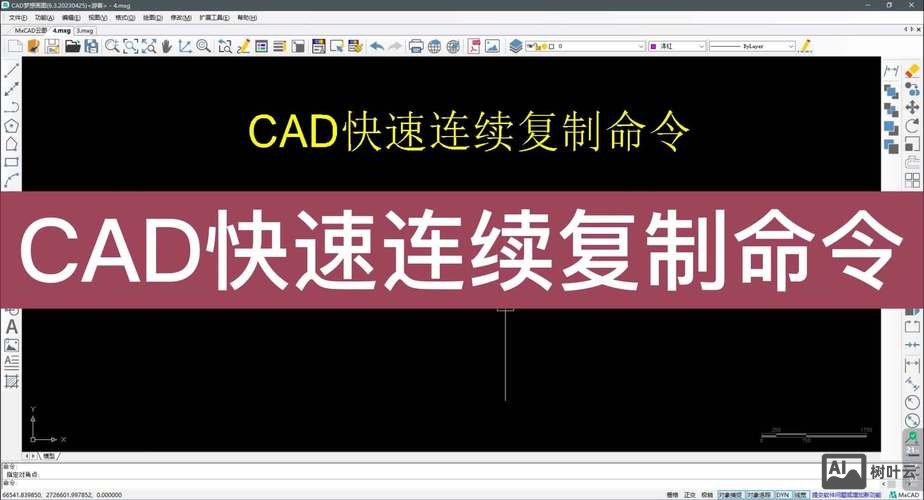

1. COPY命令
   最常用的复制工具，通过输入COPY或快捷键CO/CP激活，执行步骤为：选择块对象→指定基点（默认为块的插入点）→输入目标点坐标或直接捕捉位置，该命令支持“重复”选项，输入M可进入多重复制模式，连续放置多个块副本，无需重复选择对象，在绘制建筑平面图时，若需批量复制门窗块,使用COPY命令的重复模式可快速完成布局。

2. COPYBASE命令
   若需精确复制块到指定坐标系，可使用COPYBASE命令，该命令要求先指定基点，再选择块对象，后续通过“带基点粘贴”（Ctrl+Shift+V）将块精确放置到目标位置，此方法适用于跨文件复制或需严格对齐的场景,如将已定义的家具块从一张图纸复制到另一张图纸的特定坐标位置。

高级复制技巧：ARRAY与ALIGN

1. ARRAY命令（阵列复制）
   对于规则分布的块复制，ARRAY命令（快捷键AR）效率显著，通过选择块对象后，可选择“矩形阵列”或“极轴阵列”：

   • 矩形阵列：需设置行数、列数及间距，例如在停车场布局中，用矩形阵列快速复制车位块。
   • 极轴阵列：需指定阵列中心、项目数量及填充角度，适合绘制圆形分布的构件，如会议桌周围的椅子块。
     CAD 2020及以上版本还支持“路径阵列”，可沿曲线（如弧线、多段线）复制块,适用于园林设计中的树木分布。

2. ALIGN命令（对齐复制）
   当块需按特定角度或位置对齐时，使用ALIGN命令（快捷键AL），选择块对象后，依次指定源点（如块的角点）和目标点（如图纸中的对应位置），命令会自动缩放并旋转块以匹配目标方向，将斜坡上的台阶块对齐到坡面,无需手动调整角度。


   （图片来源网络，侵删）

其他实用方法：设计中心与块属性编辑

1. 设计中心（ADCENTER）
   通过输入ADCENTER或快捷键Ctrl+2打开设计中心，可从其他文件或模板中拖拽块到当前图纸，此方法不仅能复制块，还能查看块的定义参数，适合复用标准库中的块资源，如机械制图中的螺栓、螺母等标准件。

2. 块属性编辑（ATTEDIT）
   若复制的块含属性（如文字、编号），可通过ATTEDIT命令批量修改属性值，避免逐个编辑，复制多个带编号的设备块后，使用ATTEDIT统一修改编号后缀,提高修改效率。

操作对比与选择建议

在实际操作中，建议结合快捷键提升效率，例如先用QSELECT快速选择所有块对象，再执行COPY命令；或通过LAYISO隔离图层后集中复制特定层级的块，若块修改后需更新所有副本，可使用REDEFINE命令重新定义块,所有关联副本将自动更新。

相关问答FAQs

Q1：为什么复制后的块无法单独编辑？
A：这是因为块是“整体对象”，需先使用EXPLODE命令分解（快捷键X），分解后即可编辑单个元素，但分解后块将失去整体编辑优势，建议仅在必要时使用，或通过块编辑器（BEDIT）修改定义源。

Q2：如何快速复制并调整块的比例和旋转角度？
A：可在COPY命令执行过程中，激活“旋转”或“缩放”选项：输入RO后输入角度值旋转复制，或输入SC后输入比例因子缩放复制，复制家具块时，通过SC选项快速生成不同尺寸的副本,避免重复操作。
