CAD的ID命令有何用途？如何快速查询点坐标？

CAD中的ID命令是一个基础但极为实用的工具，主要用于查询指定点的坐标信息，帮助用户快速获取图形中任意位置的精确坐标值，该命令在绘图过程中具有广泛的应用场景，无论是进行图纸校对、坐标核对，还是在复杂图形中定位特定点，都能发挥重要作用，以下将从命令功能、操作步骤、应用场景及注意事项等方面进行详细阐述。

ID命令的核心功能是“点坐标查询”，当用户在CAD绘图区中指定一个点时，该命令会立即显示该点在当前坐标系下的X、Y、Z坐标值，需要注意的是，CAD默认采用世界坐标系（WCS），用户也可以通过UCS命令自定义坐标系，此时ID命令查询的坐标将是相对于当前用户坐标系（UCS）的值，这一特性使得ID命令在需要局部坐标计算的场合尤为有用,例如在倾斜或旋转的图形中定位参考点。

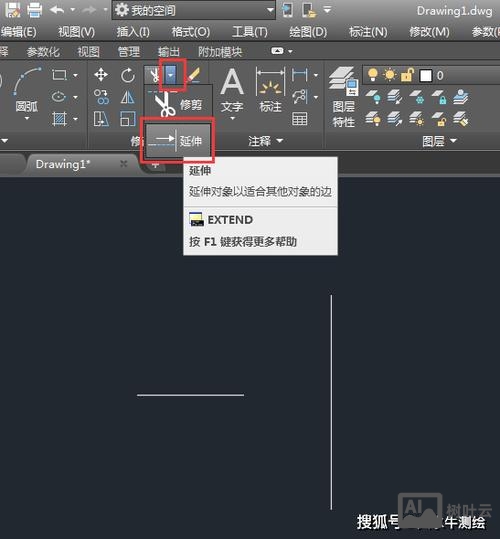

从操作层面来看，ID命令的使用非常简单，用户只需在命令行输入“ID”并按回车键，或在“实用工具”工具栏中找到“点坐标”按钮（不同CAD版本界面可能略有差异），命令行会提示用户“指定点：”，用户可以通过以下几种方式指定查询点：一是直接在绘图区点击鼠标左键选择一个已存在的对象特征点，如端点、中点、圆心等；二是输入绝对坐标值（如10,20,30）直接查询理论点坐标；三是结合对象捕捉功能，精确选择几何图形上的关键位置，指定点后，命令行会立即显示类似“X = 100.0000 Y = 50.0000 Z = 0.0000”的结果，其中Z坐标值在二维图形中通常为0,三维图形中则会显示实际高度值。

在实际应用中，ID命令的价值体现在多个方面，在机械制图中，当需要核对两个零件的装配位置是否准确时，可以通过查询关键点的坐标值进行对比；在建筑设计中，若需确认某墙体端点的位置是否符合设计要求，使用ID命令可快速获取数据；在测绘或工程图中，当图形经过多次缩放或平移后，可通过ID命令验证特定点的坐标是否发生偏移，ID命令常与其他命令配合使用，例如在“移动”或“复制”对象时，先通过ID命令获取基点坐标，再输入目标点坐标,可实现精确定位。

为了更直观地展示ID命令的操作流程,以下通过表格列举几种常见查询场景的操作步骤及结果：

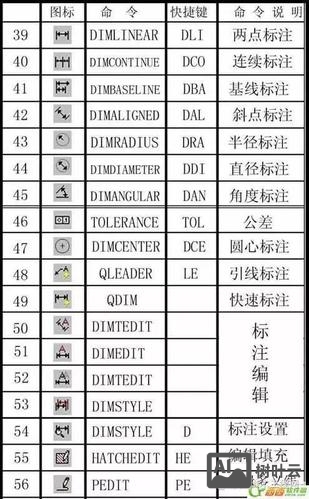

需要注意的是，ID命令查询的结果仅反映当前视图下的坐标值，若图形经过了非等比例缩放（如X、Y方向缩放比例不一致），查询结果可能存在视觉误差，但实际坐标值仍为模型的真实数据，ID命令仅支持对单个点进行查询，若需批量获取多个点坐标，可结合“列表”命令（LIST）或属性提取功能实现。

在使用ID命令时，还需注意以下几点：一是确保对象捕捉功能已开启且设置正确，否则可能无法精确选择目标点；二是若当前图层被锁定或冻结，将无法选择该图层上的对象进行查询；三是在三维建模中，Z坐标值的有效性取决于图形的当前视图和UCS设置，建议在“西南等轴测”等三维视图中操作,以避免坐标混淆。

CAD的ID命令虽然功能单一，但作为坐标查询的基础工具，其高效性和准确性在各类绘图工作中不可或缺，无论是新手快速了解图形位置，还是工程师进行精确校对，掌握ID命令的使用方法都能显著提升绘图效率，通过结合对象捕捉、坐标输入等功能，用户可以灵活应对各种复杂的坐标查询需求,为CAD绘图工作提供可靠的数据支持。

相关问答FAQs：

问题1：ID命令查询的坐标值与实际图形位置不符，可能的原因是什么？
解答：出现这种情况通常由以下原因导致：1）当前视图进行了非等比例缩放（如X、Y方向缩放比例不一致），导致视觉上的坐标与实际模型坐标存在偏差；2）UCS坐标系被修改，而查询时未意识到当前坐标系已偏离世界坐标系（WCS），导致查询结果为相对于UCS的坐标值；3）图形文件存在外部参照或块定义，且参照对象的位置发生偏移；4）对象捕捉设置错误，例如误选了“最近点”而非“端点”，导致查询位置不准确，解决方法包括：检查视图缩放比例、重置UCS坐标系至世界坐标系、验证外部参照位置、调整对象捕捉模式等。

问题2：如何使用ID命令快速获取多个点的坐标并导出为数据文件？
解答：CAD的ID命令本身仅支持单点查询，但可通过以下步骤实现批量坐标导出：1）使用“快速选择”（QSELECT）命令筛选出需要查询的点对象（如所有圆心、端点等）；2）运行“LIST”命令（或按Ctrl+1打开特性面板，选择多个对象），在文本窗口或特性面板中查看所有选中对象的坐标信息；3）将文本窗口中的坐标数据复制并粘贴到Excel等表格软件中进行整理；4）若需更高效的导出方式，可使用CAD的“属性提取”功能（ETRANSMIT命令相关插件），或通过LISP/脚本程序批量提取坐标并生成TXT或CSV文件，对于复杂需求，建议学习简单的CAD二次开发,如编写LISP程序实现一键批量导出坐标。
